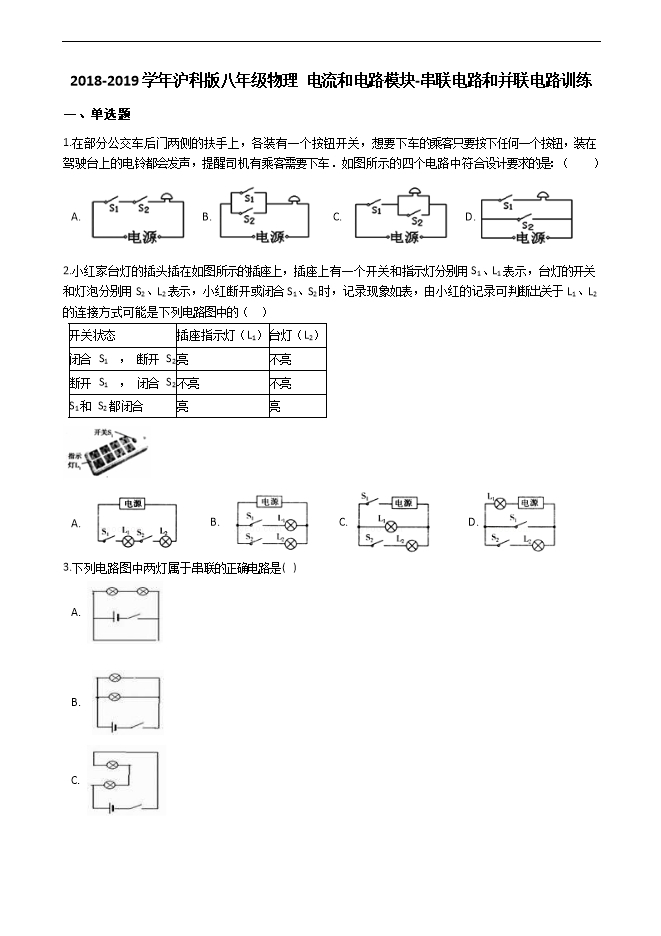

2018-2019学年沪科版九年级物理训练:电流和电路模块--串联电路和并联电路(附解析)
【内容简介】
一、单选题
1.在部分公交车后门两侧的扶手上,各装有一个按钮开关,想要下车的乘客只要按下任何一个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车.如图所示的四个电路中符合设计要求的是:( )
A. B. C. D.
2.小红家台灯的插头插在如图所示的插座上,插座上有一个开关和指示灯分别用S1、L1表示,台灯的开关和灯泡分别用S2、L2表示,小红断开或闭合S1、S2时,记录现象如表,由小红的记录可判断出关于L1、L2的连接方式可能是下列电路图中的( )
开关状态
插座指示灯(L1)
台灯(L2)
闭合 S1,断开 S2
亮
不亮
断开 S1,闭合 S2
不亮
不亮
S1和 S2都闭合
亮
亮
A. B. C. D.
3.下列电路图中两灯属于串联的正确电路是( )
A.
B.
C.
D.

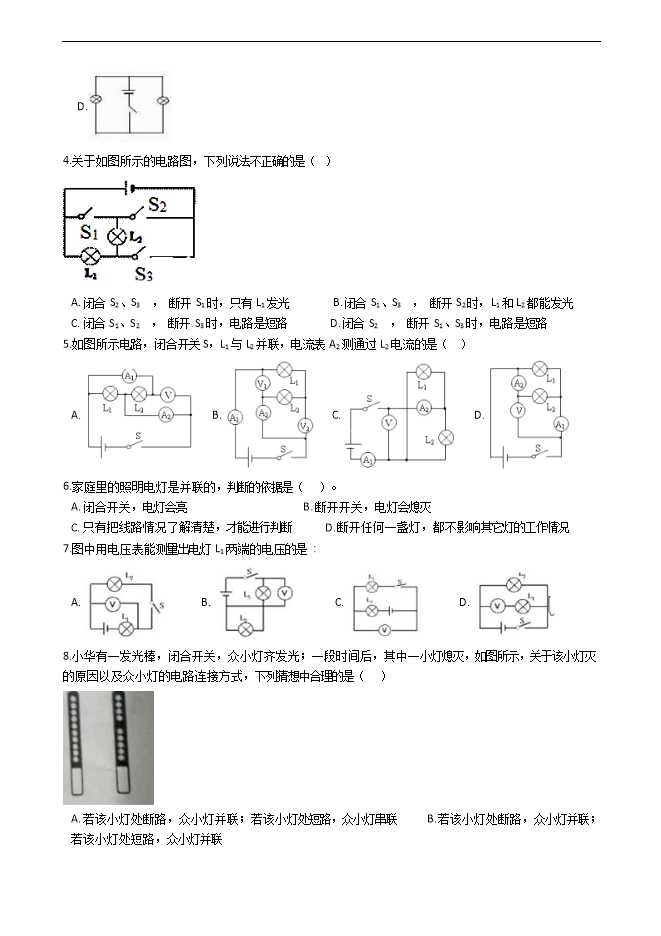

4.关于如图所示的电路图,下列说法不正确的是( )
A. 闭合S2、S3,断开S1时,只有L1发光 B. 闭合S1、S3,断开S2时,L1和L2都能发光
C. 闭合S1、S2,断开S3时,电路是短路 D. 闭合S2,断开S1、S3时,电路是短路
5.如图所示电路,闭合开关S,L1与L2并联,电流表A2测通过L2电流的是( )
A. B. C. D.
6.家庭里的照明电灯是并联的,判断的依据是( )。
A. 闭合开关,电灯会亮 B. 断开开关,电灯会熄灭
C. 只有把线路情况了解清楚,才能进行判断 D. 断开任何一盏灯,都不影响其它灯的工作情况
7.图中用电压表能测量出电灯L1两端的电压的是 :
A. B. C. D.

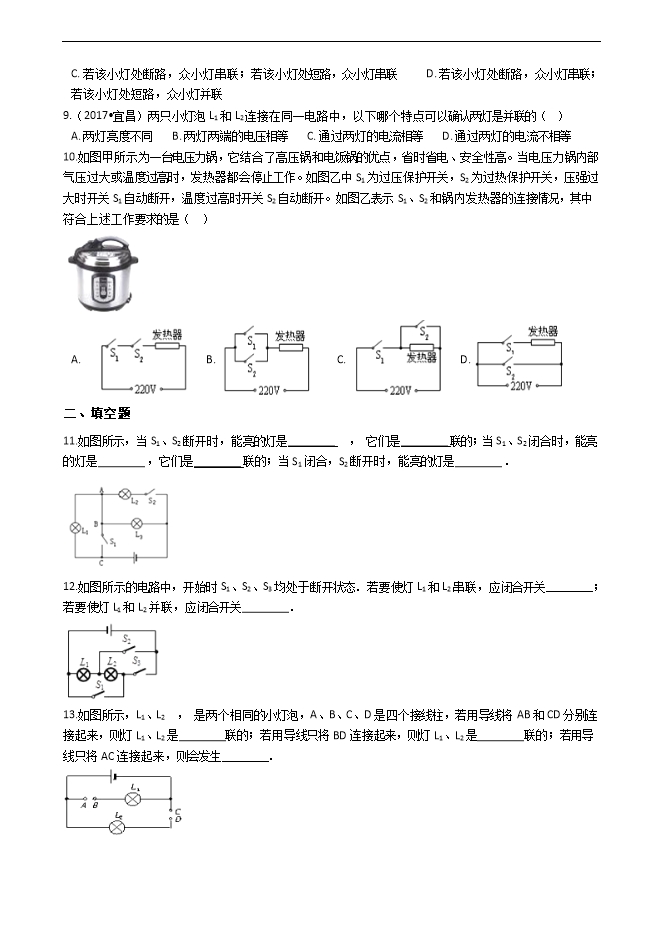

8.小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示,关于该小灯灭的原因以及众小灯的电路连接方式,下列猜想中合理的是( )
A. 若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联 B. 若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联
C. 若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联 D. 若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联
