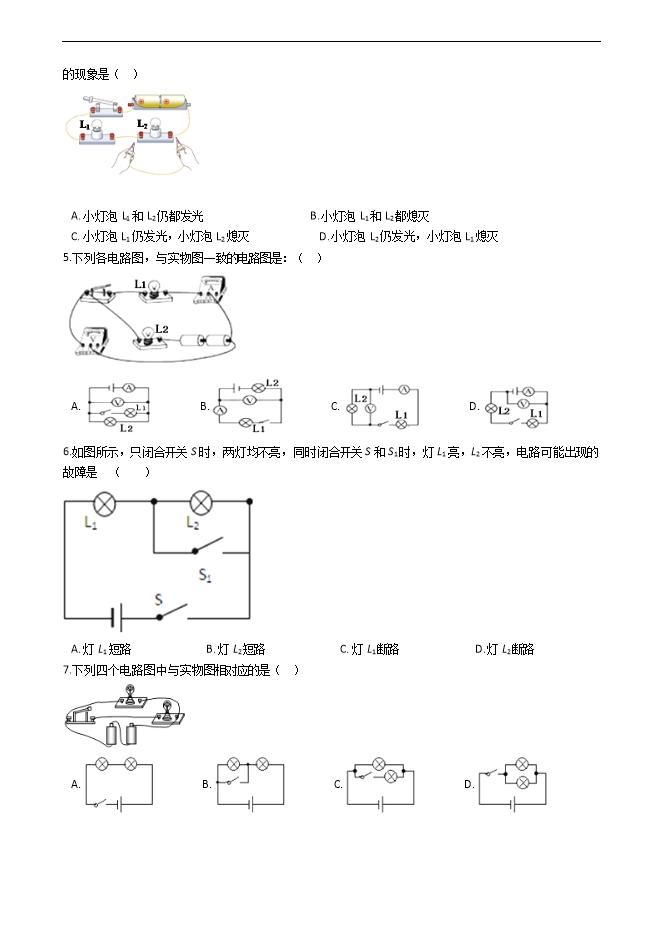

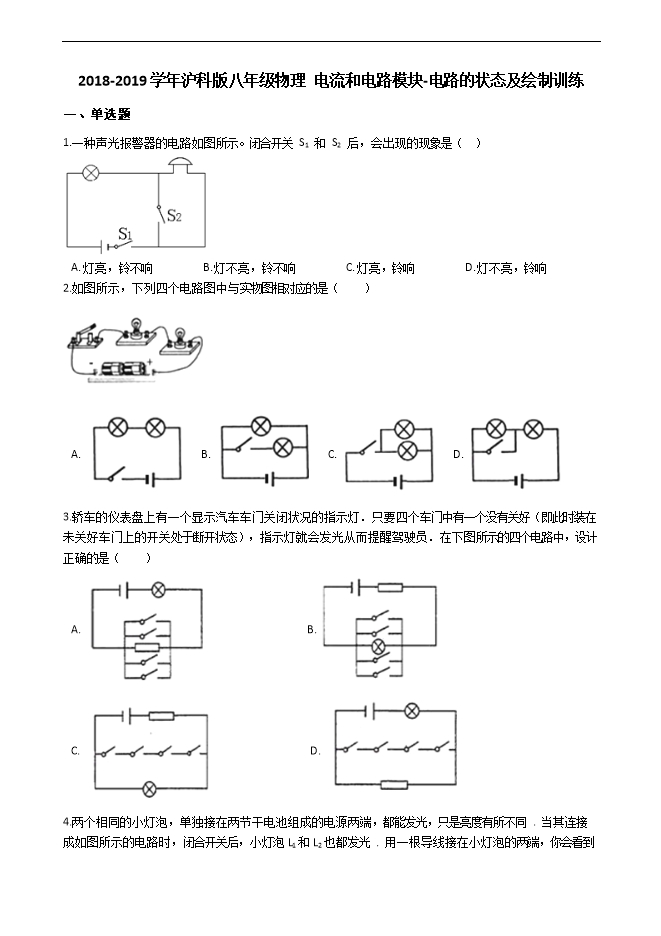

【内容简介】 一、单选题 1.一种声光报警器的电路如图所示。闭合开关 S1和 S2后，会出现的现象是（   ） A. 灯亮，铃不响                   B. 灯不亮，铃不响                   C. 灯亮，铃响                   D. 灯不亮，铃响 2.如图所示，下列四个电路图中与实物图相对应的是（　　） A.         B.         C.         D.  3.轿车的仪表盘上有一个显示汽车车门关闭状况的指示灯．只要四个车门中有一个没有关好（即此时装在未关好车门上的开关处于断开状态），指示灯就会发光从而提醒驾驶员．在下图所示的四个电路中，设计正确的是（　　） A.                                        B.  C.                                   D.  4.两个相同的小灯泡，单独接在两节干电池组成的电源两端，都能发光，只是亮度有所不同 . 当其连接成如图所示的电路时，闭合开关后，小灯泡L1和L2也都发光 . 用一根导线接在小灯泡的两端，你会看到的现象是（   ） A. 小灯泡L1和L2仍都发光                                        B. 小灯泡L1和L2都熄灭 C. 小灯泡L1仍发光，小灯泡L2熄灭                          D. 小灯泡L2仍发光，小灯泡L1熄灭 5.下列各电路图，与实物图一致的电路图是：（   ） A.                 B.                 C.                 D.  6.如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是　（ 　） A. 灯L1短路                            B. 灯L2短路                            C. 灯L1断路                            D. 灯L2断路 7.下列四个电路图中与实物图相对应的是（   ）
