2018-2019学年人教版九年级物理全册讲义:第十八章 电功率比例式的应用(彩色书稿word版)

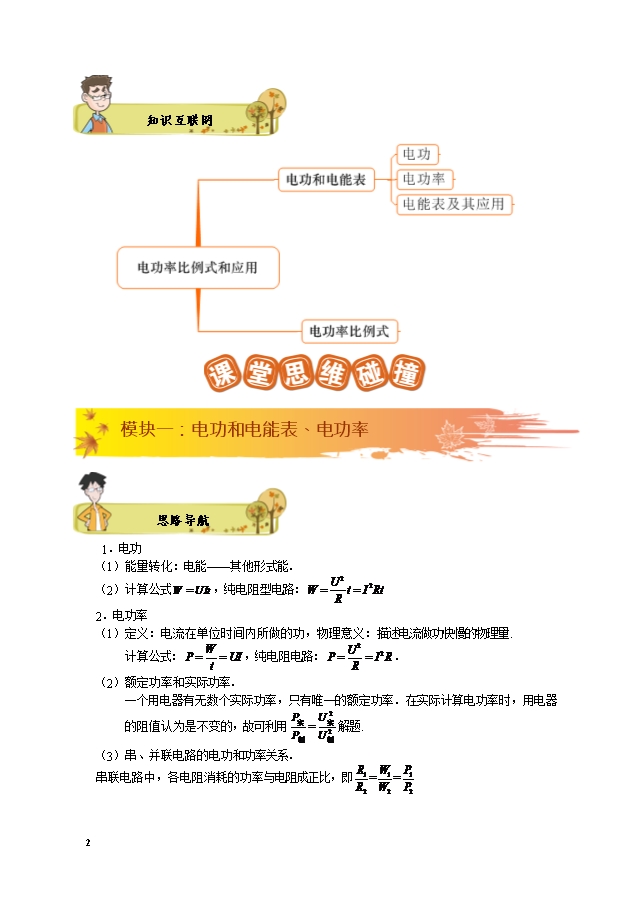

【内容简介】 1.电功
(1)能量转化:电能——其他形式能.
(2)计算公式,纯电阻型电路:
2.电功率
(1)定义:电流在单位时间内所做的功,物理意义:描述电流做功快慢的物理量.
计算公式:,纯电阻电路:.
(2)额定功率和实际功率.
一个用电器有无数个实际功率,只有唯一的额定功率.在实际计算电功率时,用电器的阻值认为是不变的,故可利用解题.
(3)串、并联电路的电功和功率关系.
串联电路中,各电阻消耗的功率与电阻成正比,即
并联电路中,各电阻消耗的功率与电阻成反比,即

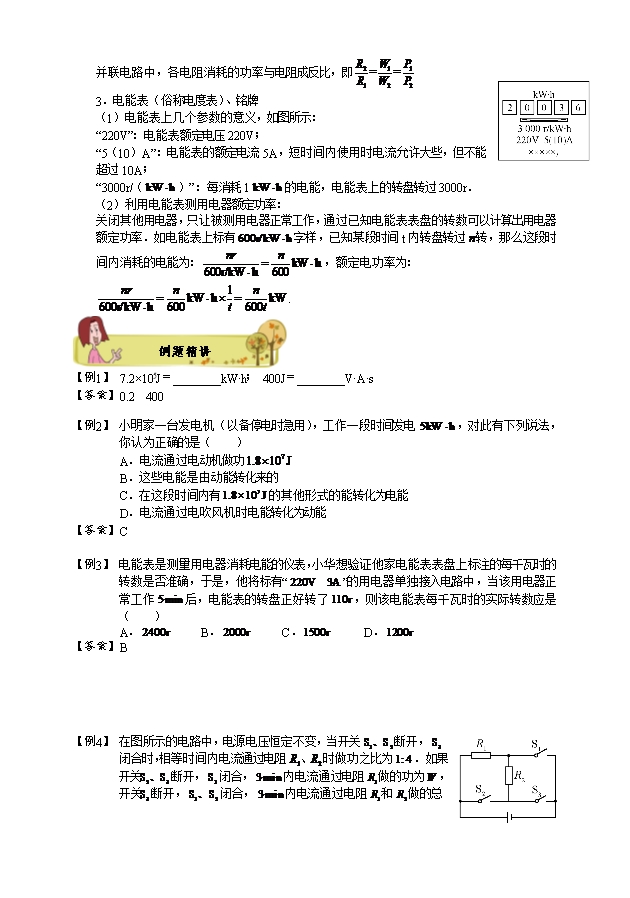

3.电能表(俗称电度表)、铭牌
(1)电能表上几个参数的意义,如图所示:
“220V”:电能表额定电压220V;
“5(10)A”:电能表的额定电流5A,短时间内使用时电流允许大些,但不能
超过10A;
“3000r/()”:每消耗1的电能,电能表上的转盘转过3000r.
(2)利用电能表测用电器额定功率:
关闭其他用电器,只让被测用电器正常工作,通过已知电能表表盘的转数可以计算出用电器额定功率.如电能表上标有字样,已知某段时间t内转盘转过转,那么这段时间内消耗的电能为:,额定电功率为:
.
【例1】 7.2×105J=________kW·h; 400J=________V·A·s
【答案】 0.2 400
【例2】 小明家一台发电机(以备停电时急用),工作一段时间发电,对此有下列说法,你认为正确的是( )
A.电流通过电动机做功
B.这些电能是由动能转化来的
C.在这段时间内有的其他形式的能转化为电能
D.电流通过电吹风机时电能转化为动能
【答案】 C
【例3】 电能表是测量用电器消耗电能的仪表,小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确,于是,他将标有“ ”的用电器单独接入电路中,当该用电器正常工作后,电能表的转盘正好转了,则该电能表每千瓦时的实际转数应是( )
A. B. C. D.
【答案】 B
【例4】 在图所示的电路中,电源电压恒定不变,当开关断开,闭合时,相等时间内电流通过电阻时做功之比为.如果开关断开,闭合,内电流通过电阻做的功为,开关断开,闭合,内电流通过电阻和做的总功为,则电功与之比为( )
A. B. C. D.
【答案】 D
模块二:电功率比例式
常用比例式:
相等: ;; ; ;
相等:;; ; ;
相等:;;; .
【例5】 (多选)如图所示,四只相同的灯泡分成甲、乙两组,分别接上电压相同的电源,如果甲、乙两组灯泡消耗的电能相等,则( )
A.通过L1与L3的电流比是1∶2
B.L1与L3两端的电压比是 2∶1
C.甲组与乙组通电时间比是4∶1
D.甲组与乙组的电功率比是4∶1
【答案】 AC
【例6】 将标有“3V 1.5W”字样的小灯泡L1与额定电压为6V的小灯泡L2并联接在电源上, L1正常发光, L2较暗,此时干路中的总电流为1.1A.
(1) L1正常发光时通过的电流为___________A;L2的电阻值为________Ω
(2) 若将L1、L2串联到另一可调的电源上,L2的最大功率为_________W
【答案】 0.5A, 5; 1.25W
【例7】 将灯L1接在12V的电路中,功率为12W.若保持电路两端电压不变,在电路中再连入灯L2,使电路的总功率为4W.若不考虑温度对灯丝电阻的影响,图所示的电路中,连接方法正确的是( )
【答案】 D
【例8】 将两个分别标有“6.3V 0.3A”和“2.5 V 0.3A”字样的小灯泡L1、L2并联接入电路中,L2正常发光.若不计灯丝电阻随温度的变化,下列说法中正确的是( )
A.L1、L2消耗的电功率之比为1:1 B.通过L1、L2的电流之比为1: 1
C.L1、L2两端电压之比为63:25 D.L1、L2的电阻之比为63: 25
D
如图所示,电源电压不变.当开关S闭合时,电阻R1两端的电压与电灯L两端的电压之比是1:4,此时电灯L正常发光,R1的功率为P1.当开关S断开时,电灯L的实际功率是额定功率的0.25倍,R2的功率为P2.则P1:P2=________.
