2018-2019学年人教版九年级物理全册讲义:第十七章 欧姆定律的应用2(彩色书稿word版)

ID:112616 2019年02月22日 下载 资料纠错 有奖上传 收藏

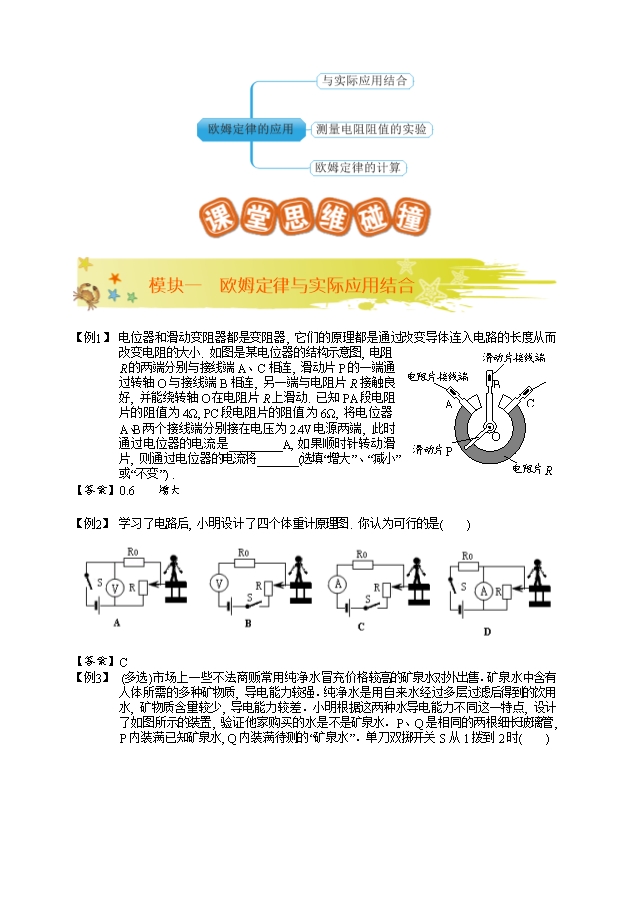

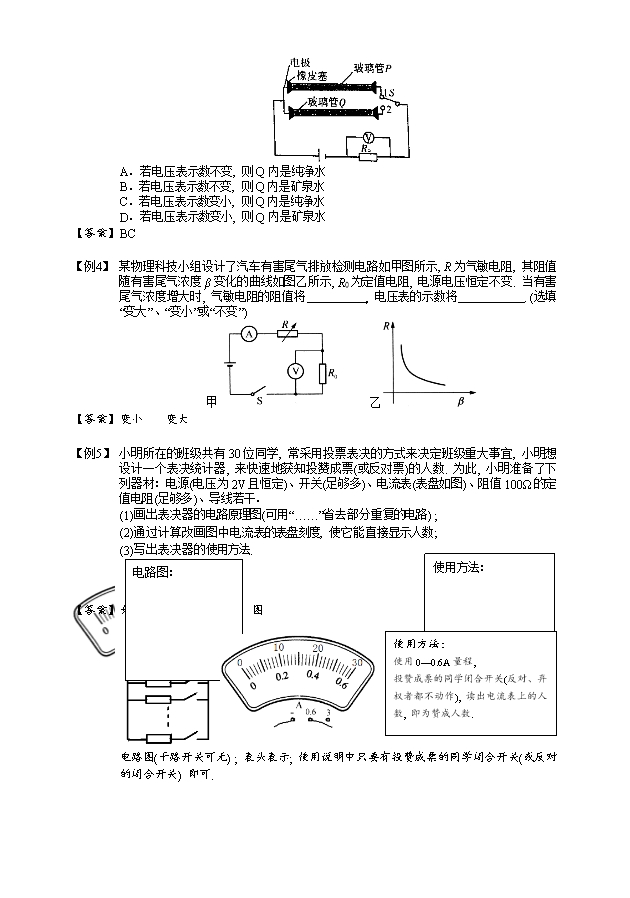

【内容简介】 电位器和滑动变阻器都是变阻器, 它们的原理都是通过改变导体连入电路的长度从而改变电阻的大小. 如图是某电位器的结构示意图, 电阻R的两端分别与接线端A、C相连, 滑动片P的一端通过转轴O与接线端B相连, 另一端与电阻片R接触良好, 并能绕转轴O在电阻片R上滑动. 已知PA段电阻片的阻值为4Ω, PC段电阻片的阻值为6Ω, 将电位器A、B两个接线端分别接在电压为2.4V电源两端, 此时通过电位器的电流是_________A, 如果顺时针转动滑片, 则通过电位器的电流将_______(选填“增大”、“减小”或“不变”) . 【答案】 0.6    增大   学习了电路后, 小明设计了四个体重计原理图. 你认为可行的是(    ) 【答案】 C  (多选)市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售.矿泉水中含有人体所需的多种矿物质, 导电能力较强.纯净水是用自来水经过多层过滤后得到的饮用水, 矿物质含量较少, 导电能力较差.小明根据这两种水导电能力不同这一特点, 设计了如图所示的装置, 验证他家购买的水是不是矿泉水.P、Q是相同的两根细长玻璃管, P内装满已知矿泉水, Q内装满待测的“矿泉水”.单刀双掷开关S从1拨到2时(    ) A.若电压表示数不变, 则Q内是纯净水 B.若电压表示数不变, 则Q内是矿泉水 C.若电压表示数变小, 则Q内是纯净水 D.若电压表示数变小, 则Q内是矿泉水 【答案】 BC   某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示, R为气敏电阻, 其阻值随有害尾气浓度β变化的曲线如图乙所示, R0为定值电阻, 电源电压恒定不变. 当有害尾气浓度增大时, 气敏电阻的阻值将          , 电压表的示数将           . (选填“变大”、“变小”或“不变”)   甲     乙 【答案】 变小     变大   小明所在的班级共有30位同学, 常采用投票表决的方式来决定班级重大事宜, 小明想设计一个表决统计器, 来快速地获知投赞成票(或反对票)的人数. 为此, 小明准备了下列器材:电源(电压为2V且恒定)、开关(足够多)、电流表(表盘如图)、阻值100Ω的定值电阻(足够多)、导线若干. (1)画出表决器的电路原理图(可用“……”省去部分重复的电路) ; (2)通过计算改画图中电流表的表盘刻度, 使它能直接显示人数; (3)写出表决器的使用方法. 【答案】 如图         电路图(干路开关可无) ; 表头表示; 使用说明中只要有投赞成票的同学闭合开关(或反对的闭合开关) 即可.       小亮用如图甲所示电路测额定电压为2.5伏的小灯泡灯丝的电阻,请回答下面问题: (1) 电路连接好后, 闭合开关, 此时电压表的示数如图乙所示, 若使灯泡正常发光, 应将滑动变阻器的滑片P向       端移动(选填“A”或“B”) . (2) 图乙中, 电压表的示数是     V,若此时电流表的示数是0.4A, 这种情况下灯丝的电阻是          Ω.                   甲                     【答案】 (1) B     (2) 2.4 ;     6             在“测未知电阻Rx的阻值”实验中, 请完成下列相关问题: 甲                                        乙 (1)用笔画线代替导线将图甲中的实物连接完整. (2)把第二次测量时, 图乙所示的电压表和电流表的示数填入表中相应的位置.   实验次数 电压/V 电流/A 1 1.2 0.24 2 ① ② 3 2.4 0.48           (3)处理表中记录的各次实验数据, 得出未知电阻Rx的阻值为     Ω. (4)另有同学设计了下列两种测量方案, 方案中定值电阻的阻值为R0.                 方案一                          方案二           ①方案一的电路中, 闭合开关S, 如果电压表V1和V2的读数分别为U1和U2, 则电阻 R x的阻值表达式为Rx=          ; ②方案二的电路中, 闭合开关S, 如果电流表A1和A2的读数分别为I1和I2, 则电阻Rx 的阻值表达式为Rx=       . 【答案】 (1)图略       (2) ①1.8V②0.36A      (3)5;      (4) ;        (多选)如图所示的四个电路中, R0为已知阻值的定值电阻, 可以测出未知电阻Rx的电路是(    )                   A                 B                  C                 D 【答案】 ABC 小明想利用一块已经调好的电压表和阻值已知的电阻R0等符合实验要求的器材, 测量电阻RX的电阻值. 他连接的部分电路如图所示. (1)请你添加两根导线, 把开关S2和S3连入电路, 完成实验电路连接. (2)开关S1、S3闭合, S2断开时, 电压表的示数为U1; 开关S1、S2闭合, S3断开时, 电压表的示数为U2. 请你利用U1、U2和R0表示RX. R X=            . 【答案】 (1)见下图;  (2)       小峰想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值. 小峰选择了满足实验要求的电源(电压保持不变) 、电流表, 并连接了实验电路, 如图所示. 小峰的实验步骤没有写完整, 请你帮助小峰完成实验步骤, 并写出电阻Rx的表达式. (1) 闭合开关S1, 断开S2, 读出电流表的示数I1; (2)          , 读出电流表的示数I2; 则待测电阻 的表达式为:Rx =           . 【答案】 (1) 闭合开关S1, 闭合S2     (2)
