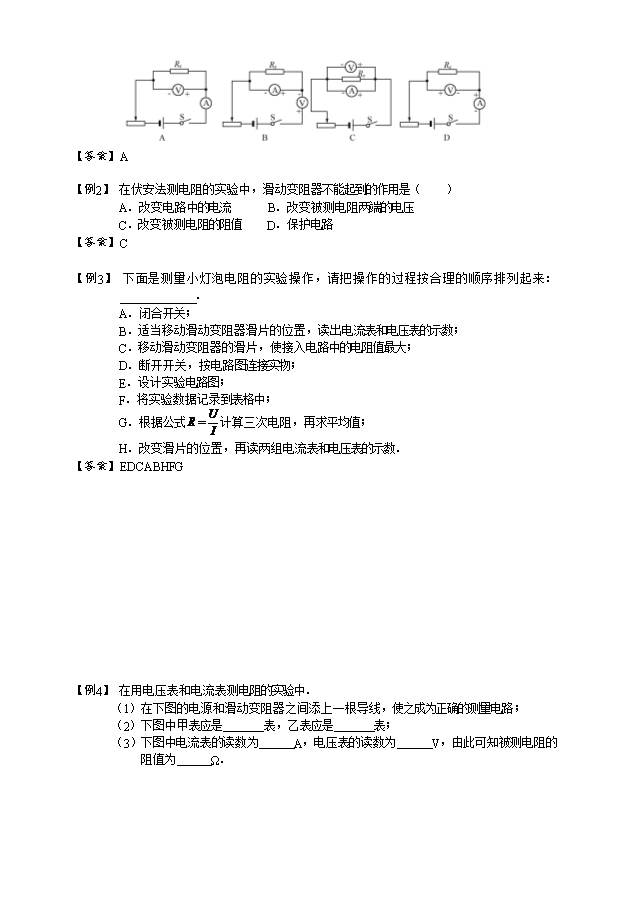

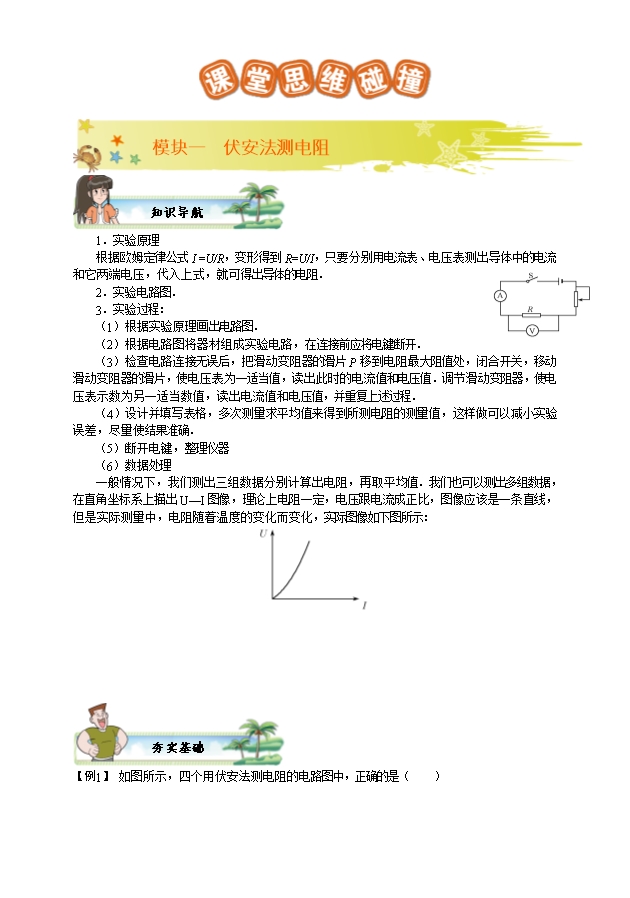

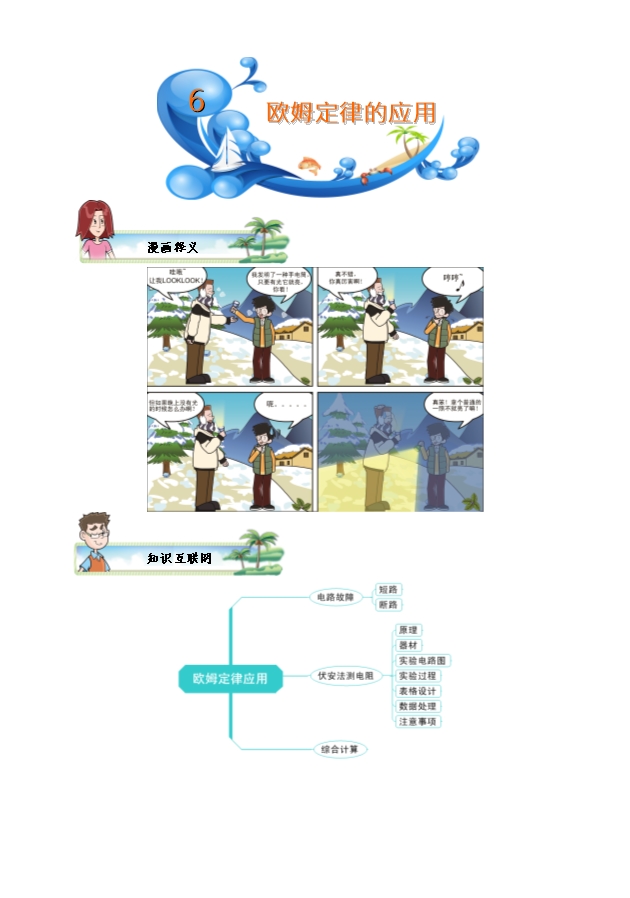

【内容简介】1．实验原理 根据欧姆定律公式I =U/R，变形得到R=U/I，只要分别用电流表、电压表测出导体中的电流和它两端电压，代入上式，就可得出导体的电阻． 2．实验电路图． 3．实验过程： （1）根据实验原理画出电路图． （2）根据电路图将器材组成实验电路，在连接前应将电键断开． （3）检查电路连接无误后，把滑动变阻器的滑片P移到电阻最大阻值处，闭合开关，移动滑动变阻器的滑片，使电压表为一适当值，读出此时的电流值和电压值．调节滑动变阻器，使电压表示数为另一适当数值，读出电流值和电压值，并重复上述过程． （4）设计并填写表格，多次测量求平均值来得到所测电阻的测量值，这样做可以减小实验误差，尽量使结果准确． （5）断开电键，整理仪器 （6）数据处理 一般情况下，我们测出三组数据分别计算出电阻，再取平均值．我们也可以测出多组数据，在直角坐标系上描出U—I图像，理论上电阻一定，电压跟电流成正比，图像应该是一条直线，但是实际测量中，电阻随着温度的变化而变化，实际图像如下图所示：           【例1】    如图所示，四个用伏安法测电阻的电路图中，正确的是（　　） 【答案】 A   【例2】    在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（    ） A．改变电路中的电流      B．改变被测电阻两端的电压 C．改变被测电阻的阻值　　D．保护电路 【答案】 C   【例3】    下面是测量小灯泡电阻的实验操作，请把操作的过程按合理的顺序排列起来：_____________． A．闭合开关； B．适当移动滑动变阻器滑片的位置，读出电流表和电压表的示数； C．移动滑动变阻器的滑片，使接入电路中的电阻值最大； D．断开开关，按电路图连接实物； E．设计实验电路图； F．将实验数据记录到表格中； G．根据公式计算三次电阻，再求平均值； H．改变滑片的位置，再读两组电流表和电压表的示数． 【答案】 EDCABHFG                         【例4】    在用电压表和电流表测电阻的实验中． （1）在下图的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路； （2）下图中甲表应是       表，乙表应是       表； （3）下图中电流表的读数为      A，电压表的读数为      V，由此可知被测电阻的阻值为      Ω． 【答案】 （1）略；（2）电流  电压；（3）0.48  2.4  5   【例5】    辰辰同学在用伏安法测小灯泡的电阻的实验中，记录数据如下： 实验次数 1 2 3 电压U/V 2.0 4.0 6.0 电流I/A 0.15 0.20 0.25 电阻R/Ω 13.3 20.0 24.0   （1）开关闭合前，滑动变阻器的滑片应移到____________，这样做能对电路起______作用，在实验过程中滑动变阻器的另一个作用是__________________________． （2）表中数据可知，三次测得的小灯泡的阻值不相同，原因是                ． 【答案】 （1）最大阻值处  保护   改变电路的电流   （2）小灯泡的电阻随着温度的改变而变化．                         【例6】    如图所示是一位同学为测量小灯泡电阻而连的电路． （1）他的连接有何错误？应该怎样改正？ （2）电路改正后，电流表和电压表的示数如图甲、乙所示，则电流表的读数是______A，电压表的读数是_______V，小灯泡的阻值是______（保留一位小数） （3）若伏安法测小灯泡的电阻的实验方案与操作过程均正确，两表的示数如下图所示，你认为这个实验可以改进的地方是_________________________________，你这样做的理由是__________________________________________________________． （4）若闭合开关后发现电流表指针偏转，电压表指针没有偏转，则该故障的原因是________（下列故障原因的字母代号） A．小灯泡接线短路              B．电源接触不良    C．小灯泡接线断路              D．电流表接线短路 【答案】 （1）滑动变阻器接线错误，应该接一上一下两个接线柱；安培表和伏特表的正负接线柱接反，应该将它们的正负接线柱调换过来． （2）0.28；1.8；6.4 （3）电流表选择0--0.6A的量程；因为接0--3A量程时偏转的角度较小，读数误差大. （4）A         我们可以通过以上这样一些方法来判断电路中的故障出自于哪里： （1）欧姆定律中由于电路元件的连接错误，将会在开关闭合后出现各种问题，或许用电器不工作，或许是电表没有读数，或许是电表的读数非常大，这个时候需要对电路中的故障进行判断． （2）因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，可以看作开路． （3）电流表内阻很小，当电流表直接与用电器并联时，可以将其看作一段导线连入电路． （4）当电压表并联在电源两极上时，电压表示数最大． （5）当电压表与导线并联时，读数为零． 【例7】    如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（  　　） 　                 A． 灯泡被短路                    B． 电源断路  C． 灯泡的阻值太大                D． 铅笔芯的总阻值太大 【答案】 C   如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是        ；开关闭合后，总有一部分灯不亮的电路是        ；已经发生短路故障的电路是         ；闭合开关后将发生短路故障的电路是         ；无论开关断开或闭合，灯始终不亮的电路是         ．
