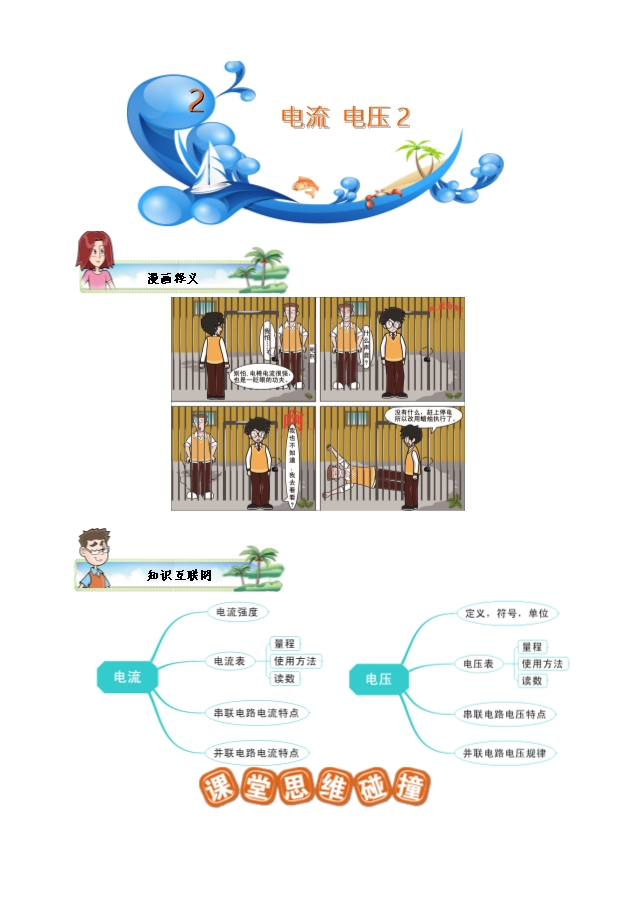

2018-2019学年人教版九年级物理全册讲义:第十六章 电流、电压2(彩色书稿word版)

ID:112447 2019年02月19日 下载 资料纠错 有奖上传 收藏
【内容简介】1.电流强度 (1)电流强度的定义 同样的灯泡在不同的电路中有亮有暗,说明电流是有大小的.我们定义电流的大小用电流强度来表示,简称电流,用符号I 表示.生活中我们有这样的经验,打开水龙头,若单位时间内放出的水多(即单位时间流过水管横截面积的水量多),那么就说水流很大,同样我们也可以这样来定义电流的强度,即单位时间内流过导体横截面积的电荷量为电流强度. (2)电流强度的计算式为,Q为时间t内流过导体的电荷量. (3)电流强度的单位 电流的单位是安培,简称安,符号是A.其实安培是一个很大的单位,通常我们用的电流都很小,所以经常还用到毫安(mA)、微安(μA)等单位.其换算关系如下:1A=1000mA,1mA=1000μA 注意正确理解电流强度、电荷量、时间三者的关系: ①在通电时间一定的情况下:通过导体横截面积的电荷量越多,电流就越大;电流越大,通过导体横截面积的电荷量也越多. ②在通过电荷量一定的情况下:通电时间越短,电流越大;电流越大,通电时间越短. ③在电流一定情况下:通过的电荷量越多,所用时间越长;所用时间越长,通过的电荷量就越多. 2.电流表 (1)认识电流表 电流是看不见摸不着的,我们无法直接观测电流,但是电流会产生各种各样的效应,比如说使电灯发光、使电动机转动等等,因此,我们可以通过电流产生的效应来直接观测电流的大小.电流表就是利用电流的效应来测量电流的大小的仪器.从外观上看电流表由以下几个部分组成(以学生用电流表为例) ①标记:表盘上有大写英文字母A,表示以安培为单位的电流表. ②标尺:标尺分两行,上行刻度量程是0~3A,最小刻度是0.1 A,下行刻度量程是0~0.6 A,最小刻度是0.02 A. ③接线柱:三个接线柱分别有“+”“0.6”和“3”标记,其中“+”接线柱是公共端.或者三个接线柱是分别标有“—”“0.6”和“3”标记,其中“—”接线柱是公共端. ④调零器,表盘下有个螺旋,用螺旋刀旋转它可以调整指针的位置,测量前指针应指到零,在电路中我们用表示电流表. (2)电流表的使用. 在使用电流表时一定要注意以下几点: ①使用前一定要调零 ②电流表在电路中可以将它看作一条导线,接入电路的时候必须与被测电路串联,如果并联的话就会使被测电路短路,测量出来的就不是实际的用电器的电流,而且电流表也可能因为电流过大而损坏. ③必须使电流从电流表的正接线柱流入,负接线柱流出.如果接反,电流表的指针将会反向偏转,不仅无法读数还会损坏电流表. ④通过电流表的电流不能超过电流表的量程,如果超过电流表的量程有可能使电流表的指针碰弯,甚至烧坏电流表.在实际使用的时候如果能够估计电流的大小,则可以直接选择合适的量程,选择量程的时候,要在电流不超过电流表量程的前提下尽量选择较小的量程,这样可以提高测量的精确度.如果电流的大小无法估计则采用“试触法”,即将电路其他部分连接好,闭合开关,先用导线去试触电流表的大量程,若指针偏转超过最大量程,则应该换更大的电流表;若指针偏转小于大量程,大于小量程,则就选用大量程;若指针偏转小于小量程则换用更小量程. ⑤电流表无论在什么情况下都不能直接连接在电源的两极.因为电流表相当于一条导线,直接连接在电源两极会发生短路,烧坏电源和电流表. (3)电流表的读数 在读电流表的读数的时候一般按照以下步骤进行: ①确定电流表使用的量程. ②确定电流表的最小刻度,也就是电流表表盘上每一小格代表多大电流.一般对于学生用电流表来说,如果选用0~3A的量程,则每个小格代表0.1A;如果选用0~0.6A量程,那么每一个小格代表0.02A.(从上面的最小刻度可以看出,越小的量程测量的精确度越高,这正是我们为什么要尽可能地选小量程的原因). ③通电后,观测指针偏转的格数,读出电流的大小.   【例1】    “0.15A”最可能是下列哪个用电器工作时的电流(      ) A.普通计算器           B.普通的白炽灯        C.家用电冰箱                D.家用空调器 【答案】 B   【例2】    如图的几种用电器正常工作时的电流接近4A的是(      )
