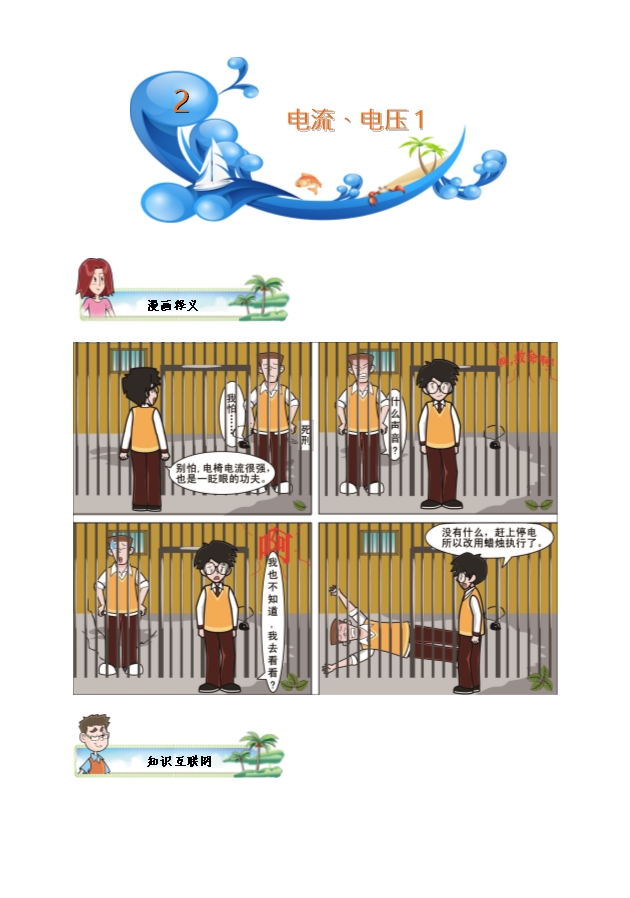

2018-2019学年人教版九年级物理全册讲义:第十六章 电流、电压1(彩色书稿word版)
【内容简介】

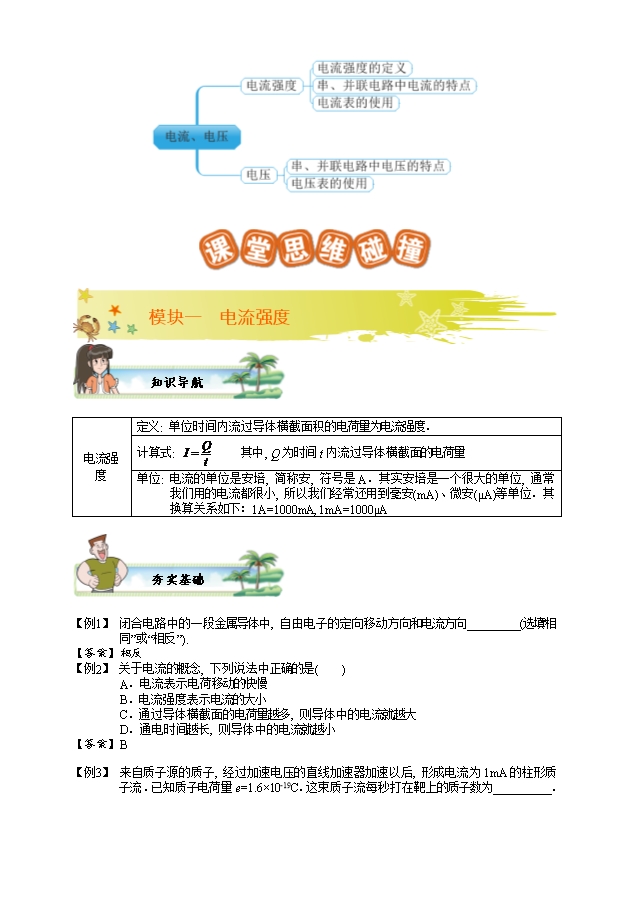

电流强度
定义: 单位时间内流过导体横截面积的电荷量为电流强度.
计算式: 其中, Q为时间t内流过导体横截面的电荷量
单位: 电流的单位是安培, 简称安, 符号是A.其实安培是一个很大的单位, 通常我们用的电流都很小, 所以我们经常还用到毫安(mA)、微安(μA)等单位.其换算关系如下:1A=1000mA, 1mA=1000μA
【例1】 闭合电路中的一段金属导体中, 自由电子的定向移动方向和电流方向_________(选填“相同”或“相反”).
【答案】 相反
【例2】 关于电流的概念, 下列说法中正确的是( )
A.电流表示电荷移动的快慢
B.电流强度表示电流的大小
C.通过导体横截面的电荷量越多, 则导体中的电流就越大
D.通电时间越长, 则导体中的电流就越小
【答案】 B
【例3】 来自质子源的质子, 经过加速电压的直线加速器加速以后, 形成电流为1mA的柱形质子流.已知质子电荷量e=1.6×10-19C.这束质子流每秒打在靶上的质子数为__________.
【答案】 按定义, , 所以.
【例4】 某种电解液导电时, 测得10s内通过导电液体的某一截面向左移动的正电荷的电量为2C, 通过此截面向右移动的负电荷的电量也为2C, 则此电解质液体中的电流强度为( )
A.0.2A B.0.4A C.20A D.40A

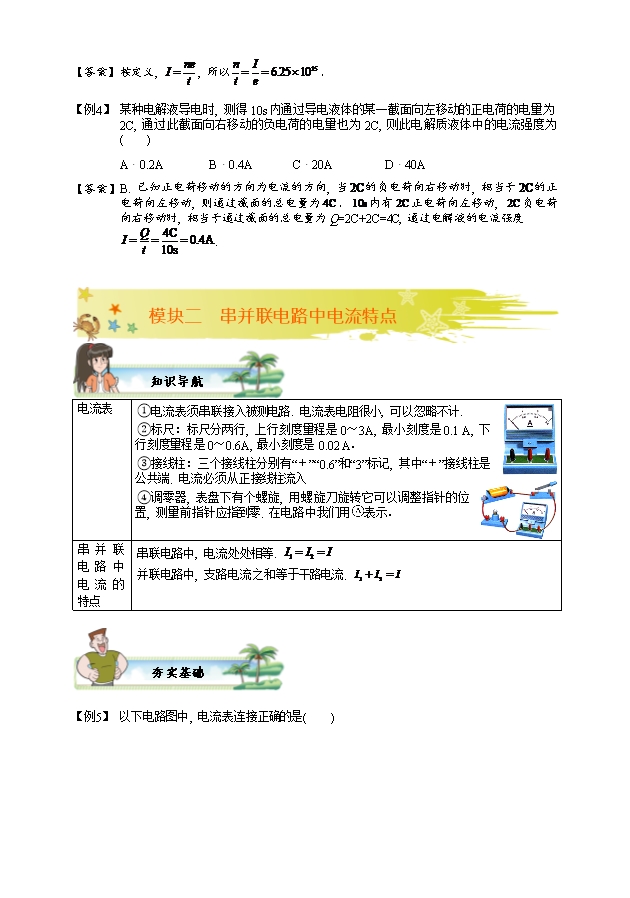

【答案】 B. 已知正电荷移动的方向为电流的方向, 当的负电荷向右移动时, 相当于的正电荷向左移动, 则通过截面的总电量为.内有正电荷向左移动, 负电荷向右移动时, 相当于通过截面的总电量为Q=2C+2C=4C, 通过电解液的电流强度
.
电流表
①电流表须串联接入被测电路. 电流表电阻很小, 可以忽略不计.
②标尺:标尺分两行, 上行刻度量程是0~3A, 最小刻度是0.1 A, 下行刻度量程是0~0.6A, 最小刻度是0.02 A.
③接线柱:三个接线柱分别有“+”“0.6”和“3”标记, 其中“+”接线柱是公共端. 电流必须从正接线柱流入
④调零器, 表盘下有个螺旋, 用螺旋刀旋转它可以调整指针的位置, 测量前指针应指到零. 在电路中我们用表示.
串并联电路中电流的特点
串联电路中, 电流处处相等.
并联电路中, 支路电流之和等于干路电流.
【例5】 以下电路图中, 电流表连接正确的是( )
A. B.
C. D.
【答案】 D
【例6】 用电流表测通过灯泡L2的电流强度, 下图中正确的是( )
【答案】 B
【例7】 如图所示的电路中, 闭合开关时, 下列说法正确的是( )
A.两灯泡串联 B.电流表测的是总电流
C.电流表测的是L1的电流 D.电流表测的是L2的电流
【答案】 C
【例8】 如图, 三个电流表A1、A2、A3的示数分别为I1、I2、I3, 它们的大小关系是( )
A.I1=I2=I3 B.I1>I2=I3
C.I1>I2>I3 D.I1> I3> I2
【答案】 D
【例9】 下图是一个电流表的示意图, 图中所示电流的大小是________.
【答案】 0.46A
【例10】 在下图中, 示数最小的是( )
A B
C D
【答案】 C
【例11】 在“探究串联电路中的电流”实验中, 某同学用电流表分别测出图中a、b、c三处的电流大小.为了进一步探究a、b、c三处的电流大小有什么关系, 他下一步的操作应该是( )
A.将电源两极对调, 再次测量a、b、c三处的电流
B.改变开关S的位置, 再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调, 再次测量a、b、c三处的电流
D.换用不同规格的灯泡, 再次测量a、b、c三处的电流
【答案】 D
【例12】 在“探究并联电路中的电流特点”实验中, 某同学用电流表分别测出图中A、B、C三处的电流大小, 并初步得到它们之间关系的结论.为了进一步探究它们之间的关系, 下一步他的操作是( )
A.将电源两极对调, 再次测量A、B、C三处的电流
B.改变开关S的位置, 再次测量A、B、C三处的电流
C.将图中两只灯泡位置对调, 再次测量A、B、C三处的电流
D.换用不同规格的灯泡, 再次测量A、B、C三处的电流
【答案】 D
