北京课改版九年级物理全册《第10章 串联电路和并联电路》知识归纳测试题(有答案及解析)

ID:112050 2019年02月11日 资料纠错 有奖上传 收藏

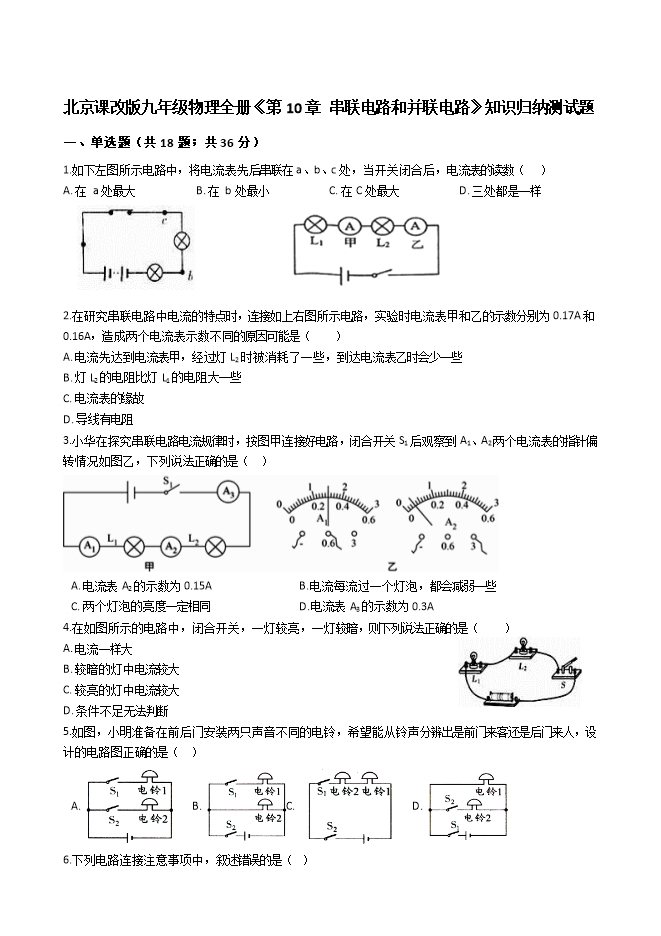

【内容简介】一、单选题(共18题;共36分) 1.如下左图所示电路中,将电流表先后串联在a、b、c处,当开关闭合后,电流表的读数(    ) A. 在 a处最大                       B. 在 b处最小                       C. 在C处最大                       D. 三处都是一样       2.在研究串联电路中电流的特点时,连接如上右图所示电路,实验时电流表甲和乙的示数分别为0.17A和0.16A,造成两个电流表示数不同的原因可能是(  ) A. 电流先达到电流表甲,经过灯L2时被消耗了一些,到达电流表乙时会少一些 B. 灯L2的电阻比灯L1的电阻大一些 C. 电流表的缘故 D. 导线有电阻 3.小华在探究串联电路电流规律时,按图甲连接好电路,闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙,下列说法正确的是(   )   A. 电流表A2的示数为0.15A               B. 电流每流过一个灯泡,都会减弱一些 C. 两个灯泡的亮度一定相同               D. 电流表A3的示数为0.3A 4.在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是(  ) A. 电流一样大            B. 较暗的灯中电流较大            C. 较亮的灯中电流较大            D. 条件不足无法判断 5.如图,小明准备在前后门安装两只声音不同的电铃,希望能从铃声分辨出是前门来客还是后门来人,设计的电路图正确的是(   )       A.         B.  C.          D.   6.下列电路连接注意事项中,叙述错误的是(  )             A. 连接过程中开关必须断开                                     B. 电池两极的导线不能直接相连 C. 接在接线柱上的导线应顺时旋紧                          D. 开关应该与被控制电路元件并联 7.为了找出电流通过导体时产生的热量跟导体电阻的关系,实验时必须同时保持不变的物理量是(   )             A. 导体的电阻和导体中的电流                                 B. 导体的电阻和通电时间 C. 导体中的电流和通电时间                                     D. 导体的电阻、导体中的电流和通电时间 8.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为(    )   A. 2.2 A  0.44 A                   B. 0.42A  1.8 A                   C. 1.76A  0.44 A                   D. 0.44A 2.2 A 9.如图所示的电路中,R是滑动变阻器的滑片,滑动变阻器的滑片跟滑杆相连,滑杆可以绕固定点O转动,另一端固定着一个浮子,浮子随油面高低而升降,图中电压表的示数随油面降低而减小的是(   )             A.                                         B.     C.                                                 D.   10.在如下左图电路中,AB两点间的电压保持不变,开关由断开变为合上,电流表示数将(   ) A. 不变           B. 变小           C. 变大          D. 无法确定           11.如上右图所示,连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3  , 且I1>I2>I3  , 则这部分电路中允许通过的最大电流是(     ) A. I1                                        B. I2                                        C. I3                                        D. I1+I2+I3 12.如图的电路中,灯L标有“3V 1.5W”、滑动变阻器R上标有“50Ω 1A”的字样,电压表量程为0~3V,电流表的量程为0~0.6A,电源电压恒为4.5V。为了保证电路中各元件安全工作,下列说法正确的是(设灯丝的电阻保持不变)(     ) A. 通过电路中的最大电流为0.6A  B. 通过电路中的最小电流为0.25A C. 变阻器允许接的最小阻值为4Ω  D. 变阻器允许接的最小阻值为6Ω 13.某型号家用全自动豆浆机,可以把它简化为电动机M和加热管R两部分.在图中能实现这两部分各自独立工作的电路图是(  ) ..........

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
