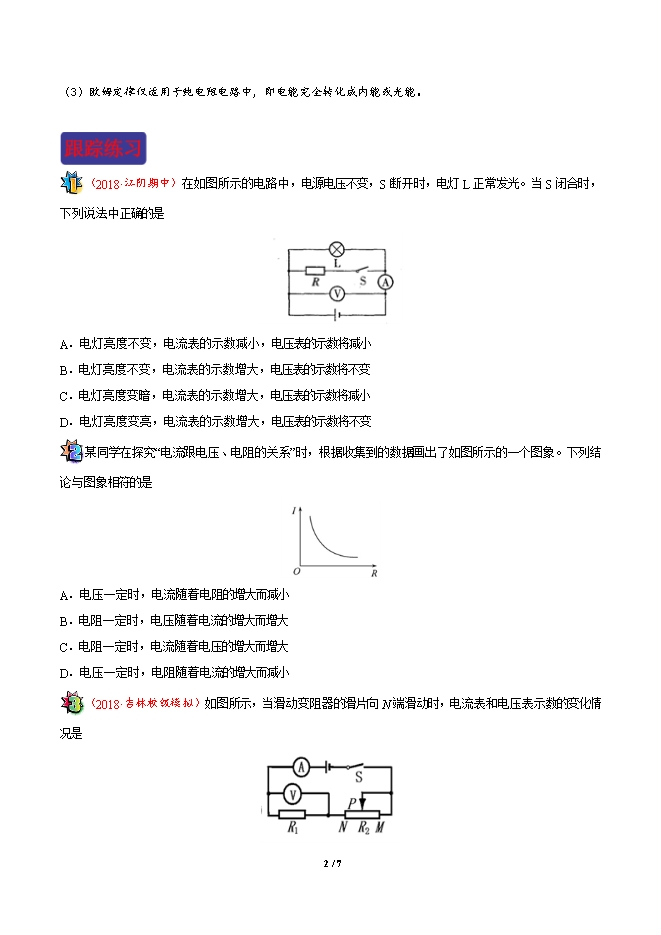

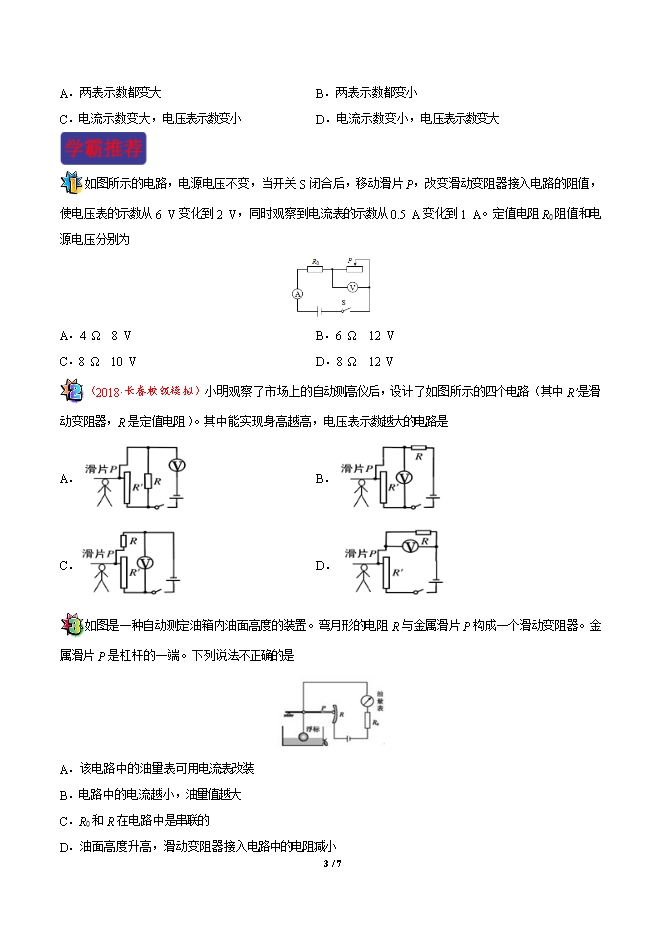

【内容简介】中考频度：★★★★★难易程度：★★★★☆   如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小。闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是   A． B． C． D．  【参考答案】C   【知识补给】 对欧姆定律的理解 欧姆定律是电学中的基本定律和核心内容，是贯穿整个电学的主线。 1．内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。 2．理解：（1）当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。 （2）在使用公式及其导出式时，要注意同一段导体、同一时刻。 （3）欧姆定律仅适用于纯电阻电路中，即电能完全转化成内能或光能。      （2018•江阴期中）在如图所示的电路中，电源电压不变，S断开时，电灯L正常发光。当S闭合时，下列说法中正确的是   A．电灯亮度不变，电流表的示数减小，电压表的示数将减小 B．电灯亮度不变，电流表的示数增大，电压表的示数将不变 C．电灯亮度变暗，电流表的示数增大，电压表的示数将减小 D．电灯亮度变亮，电流表的示数增大，电压表的示数将不变  某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是   A．电压一定时，电流随着电阻的增大而减小 B．电阻一定时，电压随着电流的增大而增大 C．电阻一定时，电流随着电压的增大而增大 D．电压一定时，电阻随着电流的增大而减小  （2018•吉林校级模拟）如图所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是   A．两表示数都变大B．两表示数都变小 C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大    如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6 V变化到2 V，同时观察到电流表的示数从0.5 A变化到1 A。定值电阻R0阻值和电源电压分别为   A．4 Ω  8 VB．6 Ω  12 V C．8 Ω  10 VD．8 Ω  12 V  （2018•长春校级模拟）小明观察了市场上的自动测高仪后，设计了如图所示的四个电路（其中R’是滑动变阻器，R是定值电阻）。其中能实现身高越高，电压表示数越大的电路是 A． B．  C． D．   如图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器。金属滑片P是杠杆的一端。下列说法不正确的是   A．该电路中的油量表可用电流表改装 B．电路中的电流越小，油量值越大 C．R0和R在电路中是串联的 D．油面高度升高，滑动变阻器接入电路中的电阻减小 .........
