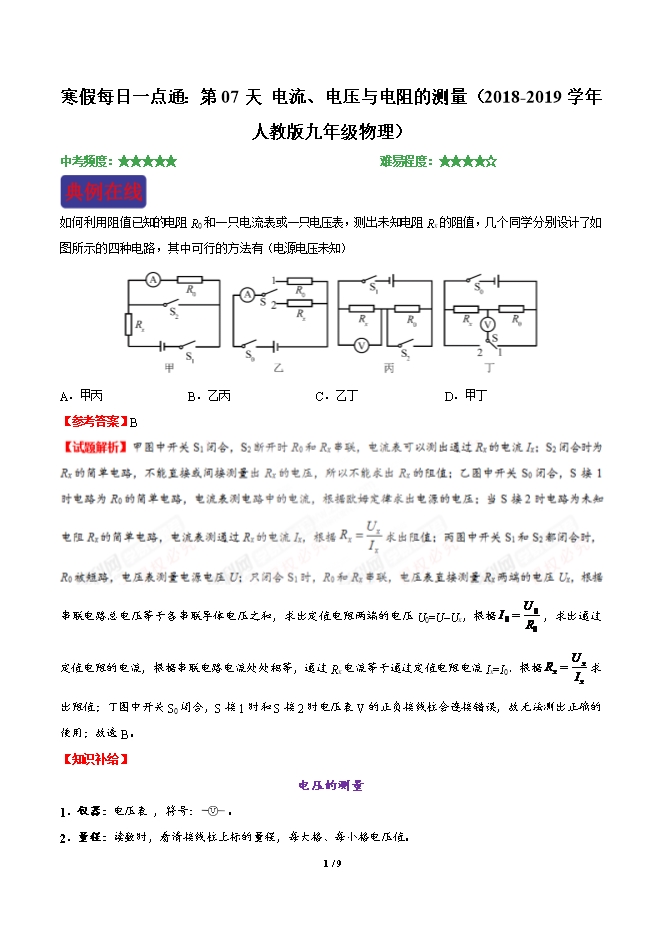

寒假每日一点通:第07天 电流、电压与电阻的测量(2018-2019学年人教版九年级物理)
【内容简介】中考频度:★★★★★难易程度:★★★★☆
如何利用阻值已知的电阻R0和一只电流表或一只电压表,测出未知电阻Rx的阻值,几个同学分别设计了如图所示的四种电路,其中可行的方法有(电源电压未知)
A.甲丙B.乙丙C.乙丁D.甲丁
【参考答案】B
串联电路总电压等于各串联导体电压之和,求出定值电阻两端的电压U0=U–Ux,根据 ,求出通过定值电阻的电流,根据串联电路电流处处相等,通过Rx电流等于通过定值电阻电流Ix=I0.根据 求出阻值;丁图中开关S0闭合,S接1时和S接2时电压表V的正负接线柱会连接错误,故无法测出正确的使用;故选B。
【知识补给】
电压的测量
1.仪器:电压表 ,符号: 。
2.量程:读数时,看清接线柱上标的量程,每大格、每小格电压值。

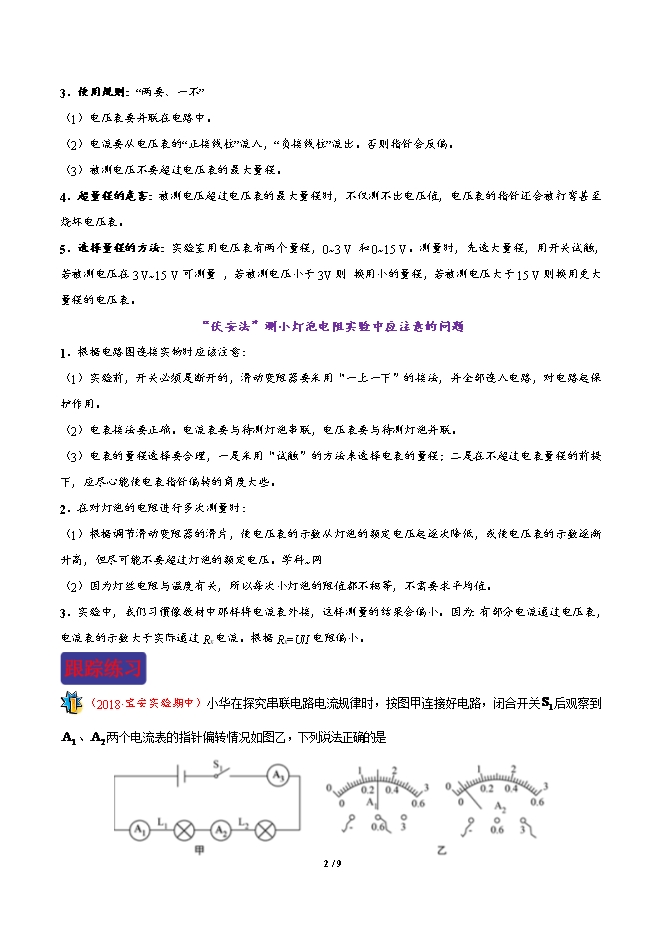

3.使用规则:“两要、一不”
(1)电压表要并联在电路中。
(2)电流要从电压表的“正接线柱”流入,“负接线柱”流出。否则指针会反偏。
(3)被测电压不要超过电压表的最大量程。
4.超量程的危害:被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯甚至烧坏电压表。
5.选择量程的方法:实验室用电压表有两个量程,0~3 V 和0~15 V。测量时,先选大量程,用开关试触,若被测电压在3 V~15 V可测量 ,若被测电压小于3V则 换用小的量程,若被测电压大于15 V则换用更大量程的电压表。
“伏安法”测小灯泡电阻实验中应注意的问题
1.根据电路图连接实物时应该注意:
(1)实验前,开关必须是断开的,滑动变阻器要采用“一上一下”的接法,并全部连入电路,对电路起保护作用。
(2)电表接法要正确。电流表要与待测灯泡串联,电压表要与待测灯泡并联。
(3)电表的量程选择要合理,一是采用“试触”的方法来选择电表的量程;二是在不超过电表量程的前提下,应尽心能使电表指针偏转的角度大些。
2.在对灯泡的电阻进行多次测量时:
(1)根据调节滑动变阻器的滑片,使电压表的示数从灯泡的额定电压起逐次降低,或使电压表的示数逐渐升高,但尽可能不要超过灯泡的额定电压。学科~网
(2)因为灯丝电阻与温度有关,所以每次小灯泡的阻值都不相等,不需要求平均值。
3.实验中,我们习惯像教材中那样将电流表外接,这样测量的结果会偏小。因为:有部分电流通过电压表,电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。
(2018•宝安实验期中)小华在探究串联电路电流规律时,按图甲连接好电路,闭合开关 后观察到 、 两个电流表的指针偏转情况如图乙,下列说法正确的是

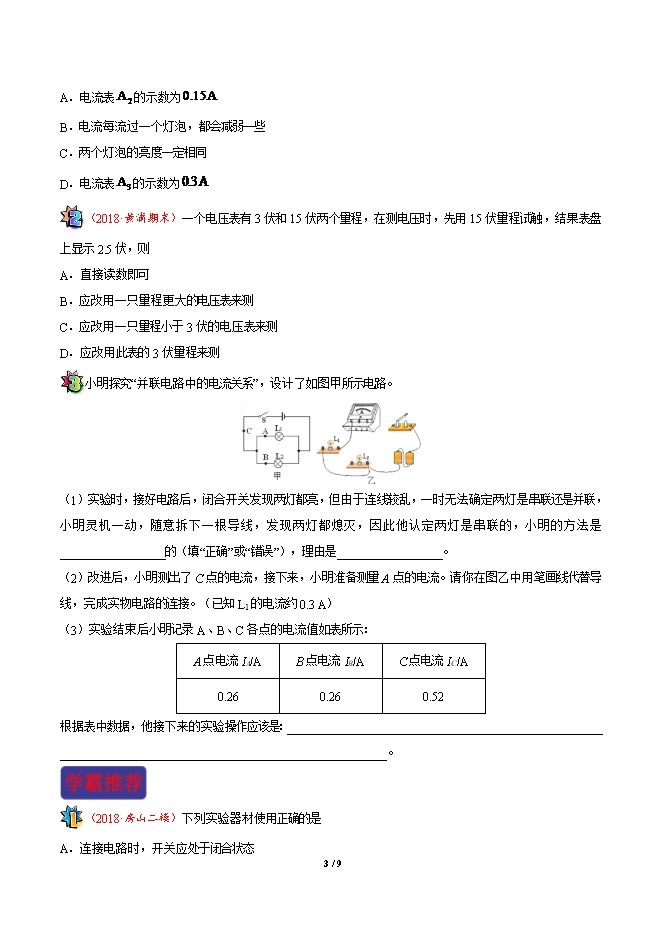

A.电流表 的示数为
B.电流每流过一个灯泡,都会减弱一些
C.两个灯泡的亮度一定相同
D.电流表 的示数为
(2018•黄浦期末)一个电压表有3伏和15伏两个量程,在测电压时,先用15伏量程试触,结果表盘上显示2.5伏,则
A.直接读数即可
B.应改用一只量程更大的电压表来测
C.应改用一只量程小于3伏的电压表来测
D.应改用此表的3伏量程来测
小明探究“并联电路中的电流关系”,设计了如图甲所示电路。
(1)实验时,接好电路后,闭合开关发现两灯都亮,但由于连线较乱,一时无法确定两灯是串联还是并联,小明灵机一动,随意拆下一根导线,发现两灯都熄灭,因此他认定两灯是串联的,小明的方法是__________________的(填“正确”或“错误”),理由是__________________。
(2)改进后,小明测出了C点的电流,接下来,小明准备测量A点的电流。请你在图乙中用笔画线代替导线,完成实物电路的连接。(已知L1的电流约0.3 A)
(3)实验结束后小明记录A、B、C各点的电流值如表所示:
..........
