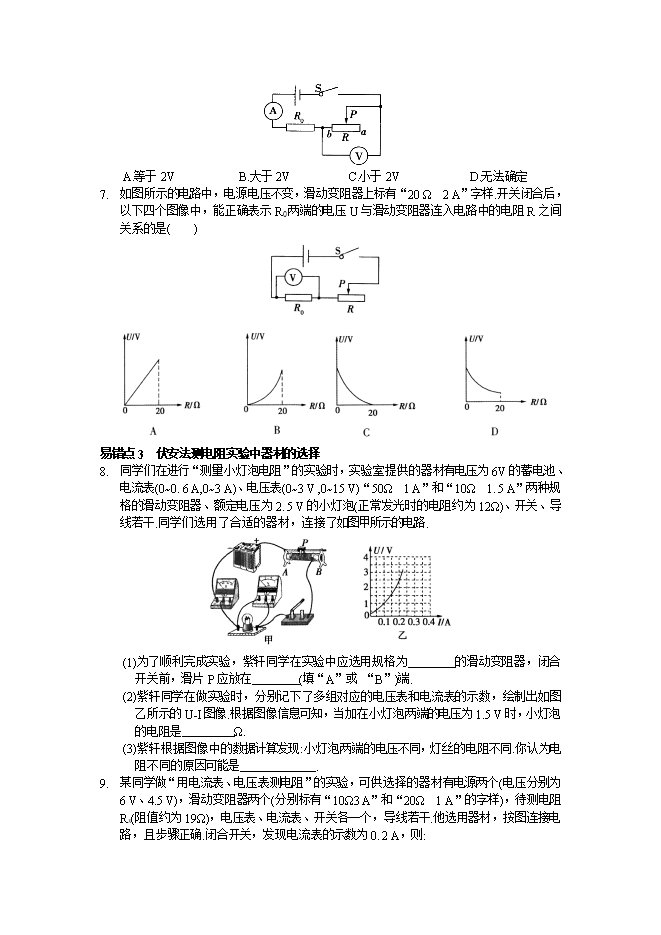

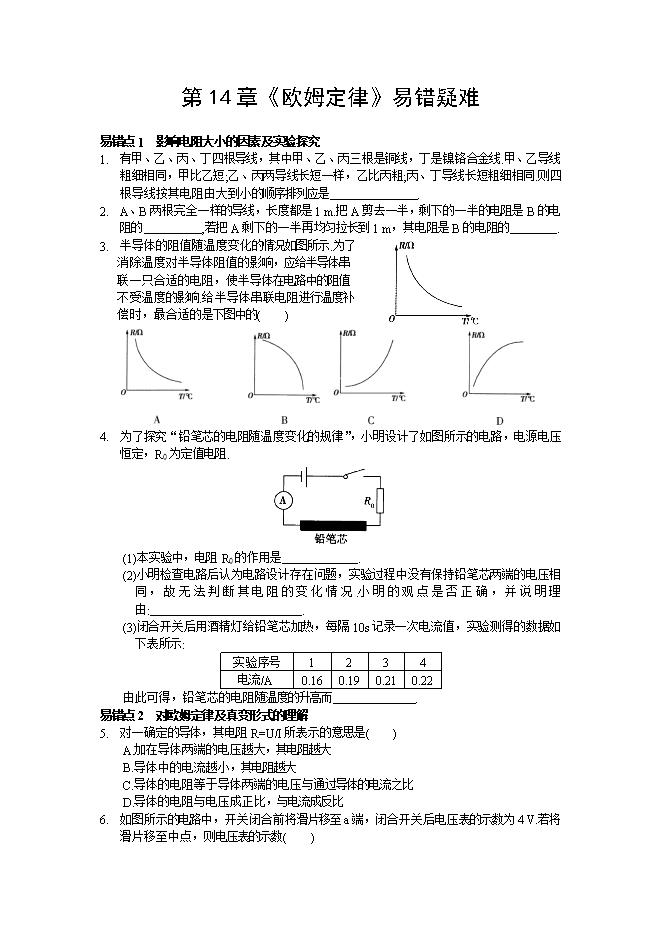

【内容简介】 易错点1  影响电阻大小的因素及实验探究 1.       有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线.甲、乙导线粗细相同，甲比乙短;乙、丙两导线长短一样，乙比丙粗;丙、丁导线长短粗细相同.则四根导线按其电阻由大到小的顺序排列应是               . 2.       A、B两根完全一样的导线，长度都是1 m.把A剪去一半，剩下的一半的电阻是B的电阻的          ,若把A剩下的一半再均匀拉长到1 m，其电阻是B的电阻的        .   3.       半导体的阻值随温度变化的情况如图所示.为了 消除温度对半导体阻值的影响，应给半导体串 联一只合适的电阻，使半导体在电路中的阻值 不受温度的影响.给半导体串联电阻进行温度补 偿时，最合适的是下图中的(    )   4.       为了探究“铅笔芯的电阻随温度变化的规律”，小明设计了如图所示的电路，电源电压恒定，R0为定值电阻.   (1)本实验中，电阻R0的作用是             . (2)小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，故无法判断其电阻的变化情况.小明的观点是否正确，并说明理由:                          . (3)闭合开关后用酒精灯给铅笔芯加热，每隔10s记录一次电流值，实验测得的数据如下表所示: 实验序号 1 2 3 4 电流/A 0.16 0.19 0.21 0.22   由此可得，铅笔芯的电阻随温度的升高而              . 易错点2  对欧姆定律及真变形式的理解 5.       对一确定的导体，其电阻R=U/I所表示的意思是(    ) A.加在导体两端的电压越大，其电阻越大 B.导体中的电流越小，其电阻越大 C.导体的电阻等于导体两端的电压与通过导体的电流之比 D.导体的电阻与电压成正比，与电流成反比 6.       如图所示的电路中，开关闭合前将滑片移至a端，闭合开关后电压表的示数为4 V.若将滑片移至中点，则电压表的示数(    )   A.等于2V           B.大于2V          C.小于2V            D.无法确定 7.       如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω  2 A”字样.开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是(    )     易错点3  伏安法测电阻实验中器材的选择 8.       同学们在进行“测量小灯泡电阻”的实验时，实验室提供的器材有电压为6V的蓄电池、电流表(0~0. 6 A,0~3 A)、电压表(0~3 V ,0~15 V)“50Ω  1 A”和“10Ω  1. 5 A”两种规格的滑动变阻器、额定电压为2. 5 V的小灯泡(正常发光时的电阻约为12Ω)、开关、导线若干.同学们选用了合适的器材，连接了如图甲所示的电路.   (1)为了顺利完成实验，紫轩同学在实验中应选用规格为        的滑动变阻器，闭合开关前，滑片P应放在        (填“A”或 “B”)端.     (2)紫轩同学在做实验时，分别记下了多组对应的电压表和电流表的示数，绘制出如图乙所示的U-I图像.根据图像信息可知，当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻是         Ω.     (3)紫轩根据图像中的数据计算发现:小灯泡两端的电压不同，灯丝的电阻不同.你认为电阻不同的原因可能是             . 9.       某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有电源两个(电压分别为6 V、4.5 V)，滑动变阻器两个(分别标有“10Ω3 A”和“20Ω  1 A”的字样)，待测电阻Rx(阻值约为19Ω)，电压表、电流表、开关各一个，导线若干.他选用器材，按图连接电路，且步骤正确.闭合开关，发现电流表的示数为0. 2 A，则:   (1)该同学在实验中所选用的电源电压应为        V，所选用的滑动变阻器的最大阻值应为        Ω.     (2)当该同学移动滑动变阻器的滑片到中点时，电流表的示数为0. 24 A，此时电压表V的示数为      V.他继续移动滑动变阻器的滑片，发现电路中的最大电流为0. 3 A，此时电压表V的示数为       V，待测电阻Rx的阻值为        Ω. 易错点4  串、并联电路中的比例计算 10.   如图所示，开关S1闭合，开关S2闭合前后电压表的示数之比为3=5，则把电阻R1与R2并联在电路中，通过R1、R2的电流之比为         .   11.   如图所示的电路中，电源电压不变.开关s闭合后，电压表V1、V2的示数之比为3:5.断开开关S,把电压表V1换成电流表A1，把电压表V2换成电流表A2，闭合开关S，电流表A1、A2的示数之比为5:9.下列结果正确的是(    )   A. R1: R2 =5:3 B. R3: R1 =1:3 C. R2 : R3=5:3 D. R1: R2 : R3=1:2:3 12.   如图所示，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲:U乙=5:3.则开关S断开，甲、乙为电流表时，两表的示数之比I甲:I乙=        .
