2018年秋苏科版九年级物理上册同步练习:13.2电路连接的基本方式 第2课时 串联和并联电路的综合应用

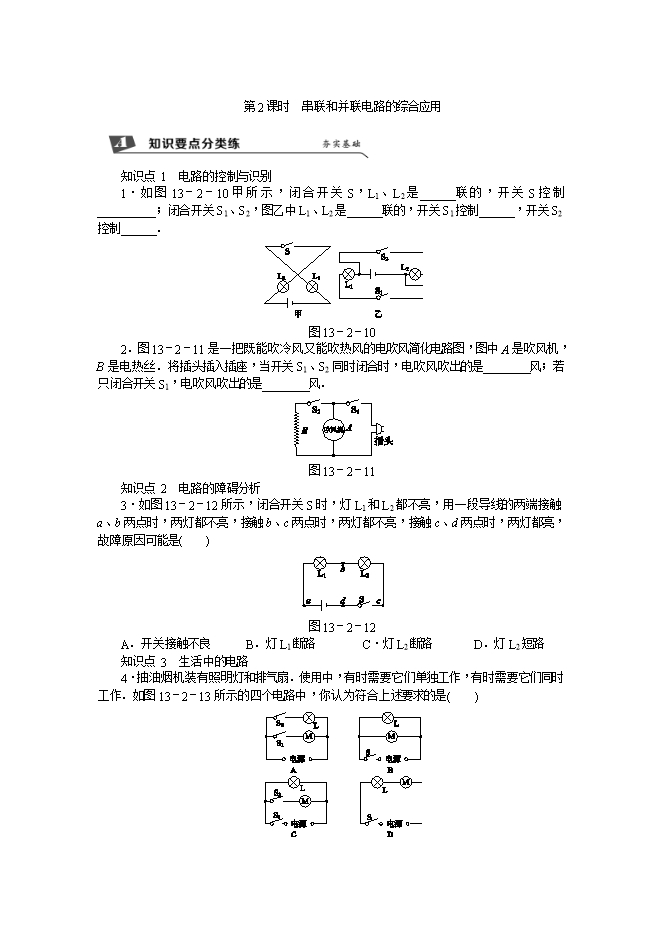

【内容简介】第2课时 串联和并联电路的综合应用
知识点 1 电路的控制与识别
1.如图13-2-10甲所示,闭合开关S,L1、L2是______联的,开关S控制__________;闭合开关S1、S2,图乙中L1、L2是______联的,开关S1控制______,开关S2控制______.
图13-2-10
2.图13-2-11是一把既能吹冷风又能吹热风的电吹风简化电路图,图中A是吹风机,B是电热丝.将插头插入插座,当开关S1、S2同时闭合时,电吹风吹出的是________风;若只闭合开关S1,电吹风吹出的是________风.
图13-2-11
知识点 2 电路的障碍分析
3.如图13-2-12所示,闭合开关S时,灯L1和L2都不亮,用一段导线的两端接触a、b两点时,两灯都不亮,接触b、c两点时,两灯都不亮,接触c、d两点时,两灯都亮,故障原因可能是( )
图13-2-12
A.开关接触不良 B.灯L1断路 C.灯L2断路 D.灯L2短路
知识点 3 生活中的电路
4.抽油烟机装有照明灯和排气扇.使用中,有时需要它们单独工作,有时需要它们同时工作.如图13-2-13所示的四个电路中,你认为符合上述要求的是( )
图13-2-13

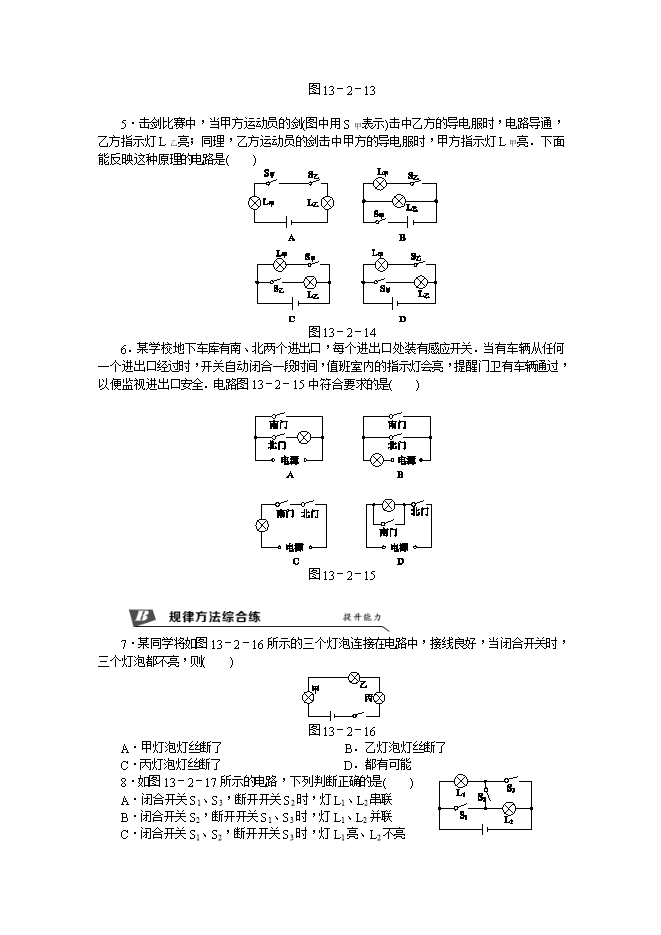

5.击剑比赛中,当甲方运动员的剑(图中用S甲表示)击中乙方的导电服时,电路导通,乙方指示灯L乙亮;同理,乙方运动员的剑击中甲方的导电服时,甲方指示灯L甲亮.下面能反映这种原理的电路是( )
图13-2-14
6.某学校地下车库有南、北两个进出口,每个进出口处装有感应开关.当有车辆从任何一个进出口经过时,开关自动闭合一段时间,值班室内的指示灯会亮,提醒门卫有车辆通过,以便监视进出口安全.电路图13-2-15中符合要求的是( )
图13-2-15
7.某同学将如图13-2-16所示的三个灯泡连接在电路中,接线良好,当闭合开关时,三个灯泡都不亮,则( )
图13-2-16
A.甲灯泡灯丝断了 B.乙灯泡灯丝断了
C.丙灯泡灯丝断了 D.都有可能
8.如图13-2-17所示的电路,下列判断正确的是( )
A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联
B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联
C.闭合开关S1、S2,断开开关S3时,灯L1亮、L2不亮

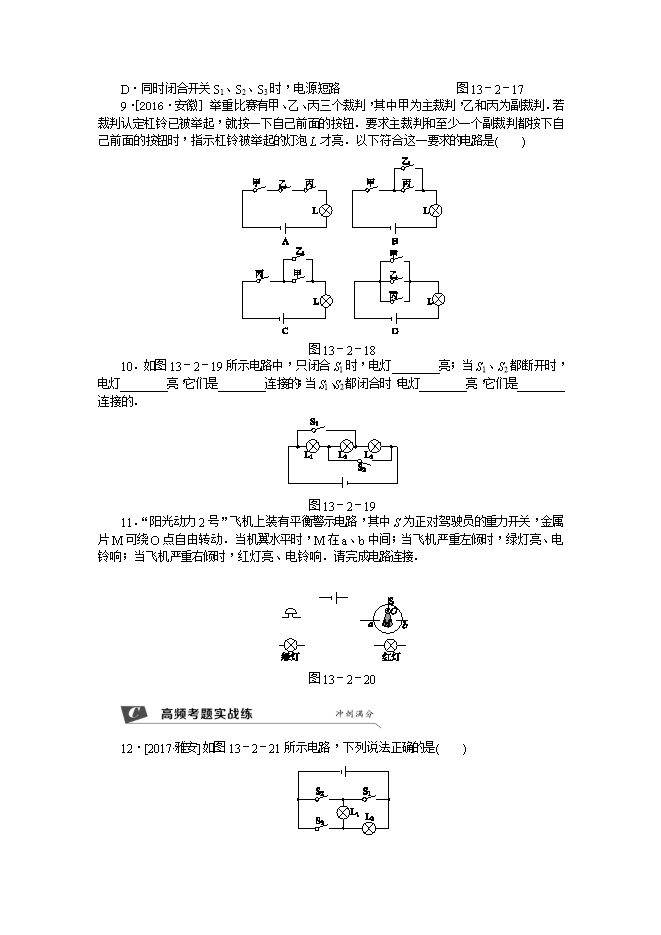

D.同时闭合开关S1、S2、S3时,电源短路
...........
