2018秋人教版九年级物理同步练习及解析(一):15.3串联和并联
【内容简介】
一、单选题

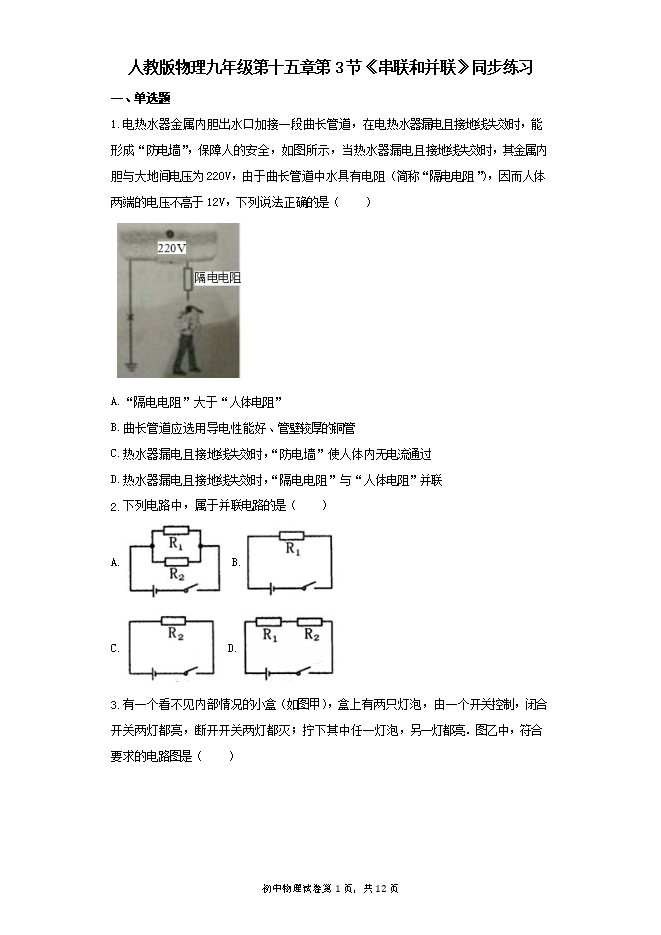

1.电热水器金属内胆出水口加接一段曲长管道,在电热水器漏电且接地线失效时,能形成“防电墙”,保障人的安全,如图所示,当热水器漏电且接地线失效时,其金属内胆与大地间电压为220V,由于曲长管道中水具有电阻(简称“隔电电阻”),因而人体两端的电压不高于12V,下列说法正确的是( )
A.“隔电电阻”大于“人体电阻”
B.曲长管道应选用导电性能好、管壁较厚的铜管
C.热水器漏电且接地线失效时,“防电墙”使人体内无电流通过
D.热水器漏电且接地线失效时,“隔电电阻”与“人体电阻”并联
2.下列电路中,属于并联电路的是( )
A. B.
C. D.

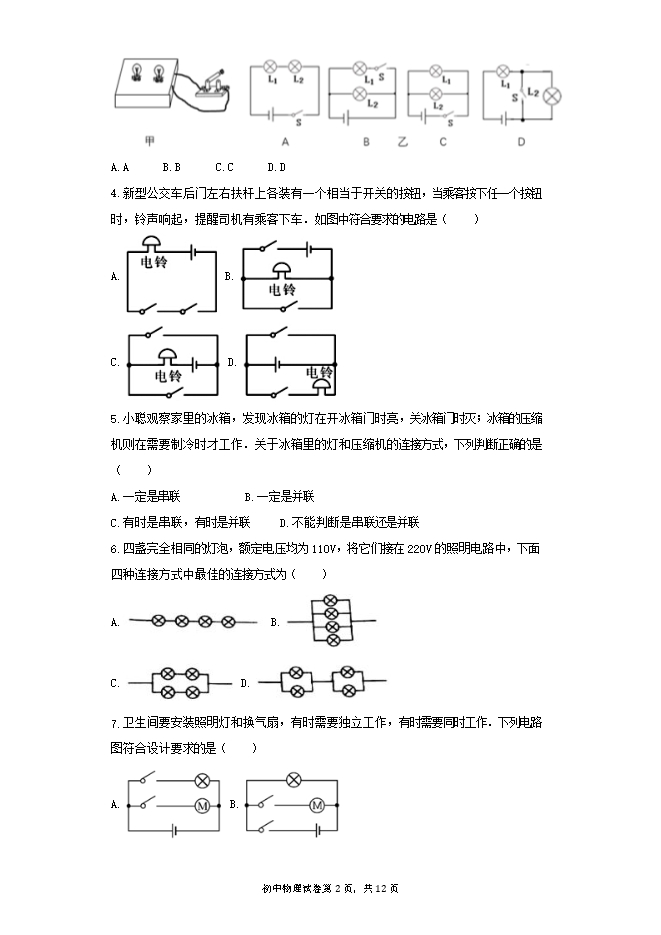

3.有一个看不见内部情况的小盒(如图甲),盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭;拧下其中任一灯泡,另一灯都亮.图乙中,符合要求的电路图是( )
A.A B.B C.C D.D
4.新型公交车后门左右扶杆上各装有一个相当于开关的按钮,当乘客按下任一个按钮时,铃声响起,提醒司机有乘客下车.如图中符合要求的电路是( )
A. B.
C. D.
5.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作.关于冰箱里的灯和压缩机的连接方式,下列判断正确的是( )
A.一定是串联 B.一定是并联
C.有时是串联,有时是并联 D.不能判断是串联还是并联
6.四盏完全相同的灯泡,额定电压均为110V,将它们接在220V的照明电路中,下面四种连接方式中最佳的连接方式为( )
A. B.
C. D.
7.卫生间要安装照明灯和换气扇,有时需要独立工作,有时需要同时工作.下列电路图符合设计要求的是( )
A. B.

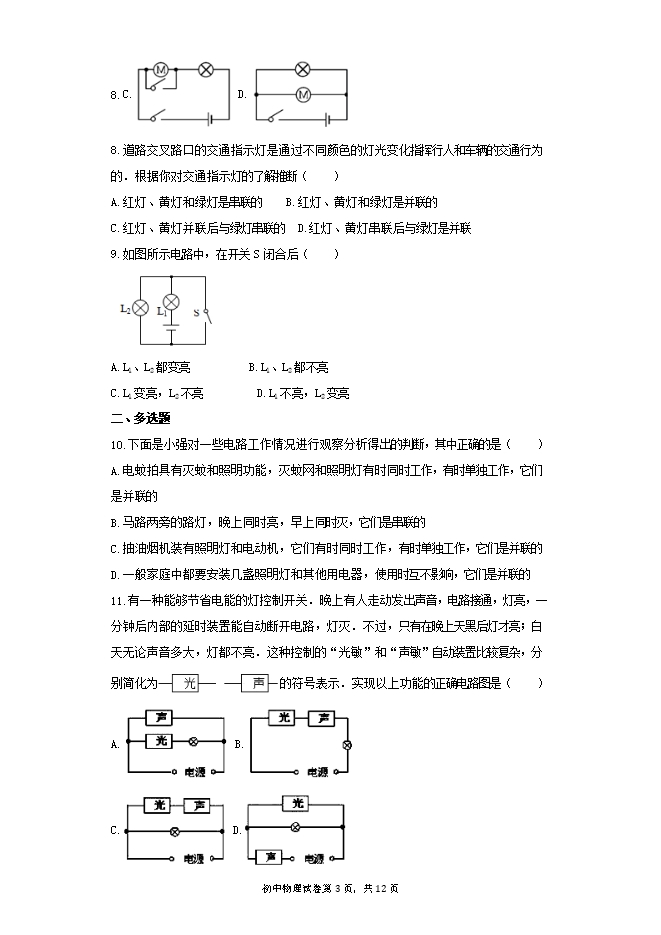

8.C. D.
8.道路交叉路口的交通指示灯是通过不同颜色的灯光变化指挥行人和车辆的交通行为的.根据你对交通指示灯的了解推断( )
.........
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
