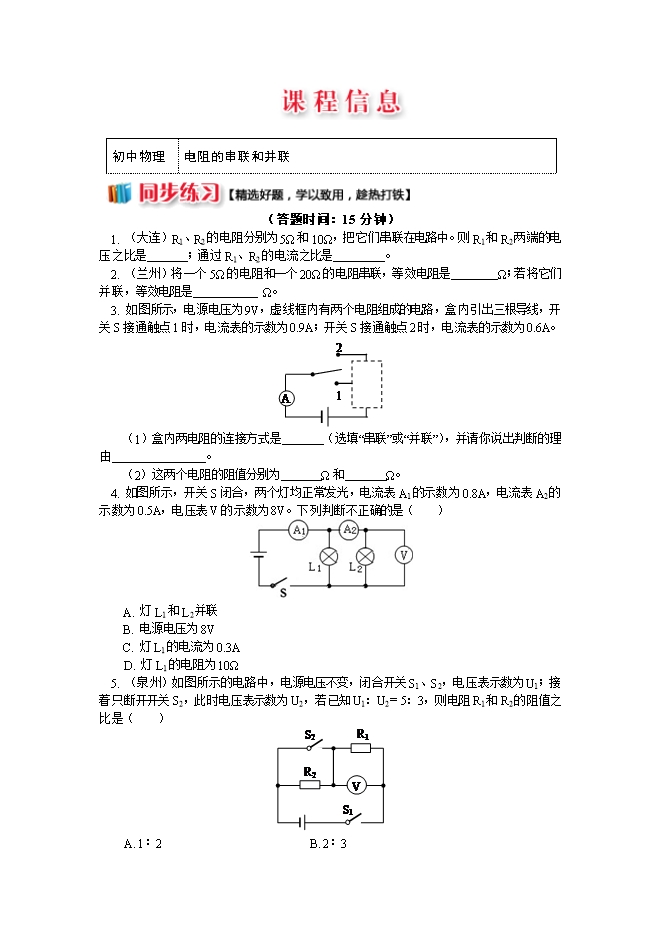

【内容简介】 初中物理 电阻的串联和并联   （答题时间： 15 分钟） 1. （大连）R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中。则R1和R2两端的电压之比是       ；通过R1、R2的电流之比是         。 2. （兰州）将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是        Ω；若将它们并联，等效电阻是            Ω。 3. 如图所示，电源电压为9V，虚线框内有两个电阻组成的电路，盒内引出三根导线，开关S接通触点1时，电流表的示数为0.9A；开关S接通触点2时，电流表的示数为0.6A。 （1）盒内两电阻的连接方式是       （选填“串联”或“并联”），并请你说出判断的理由                。 （2）这两个电阻的阻值分别为       Ω和       Ω。 4. 如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。下列判断不正确的是（    ） A. 灯L1和L2并联 B. 电源电压为8V C. 灯L1的电流为0.3A D. 灯L1的电阻为10Ω 5. （泉州）如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2＝5：3，则电阻R1和R2的阻值之比是（    ） A. 1∶2                            B. 2∶3 C. 3∶2                            D. 5∶3 6. 为了探究电阻串联的问题，小芳设计了如图所示的实验电路，其中R1是电阻箱，R2是定值电阻，R1与R2串联的总电阻（即等效电阻）用R来表示。电流表测量的是串联电路中的电流I，电压表测量的是A、B两点间的电压U。小芳通过实验记录的数据如下表所示。请根据表中实验数据，归纳出总电阻R跟电阻R1的关系：          。 7. 为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2＝20Ω。求： （1）当被检测者的酒精气体的浓度为0时，电压表的示数是多少； （2）现在国际公认的酒驾标准是0.2mg/mL酒精气体浓度0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。 ........
