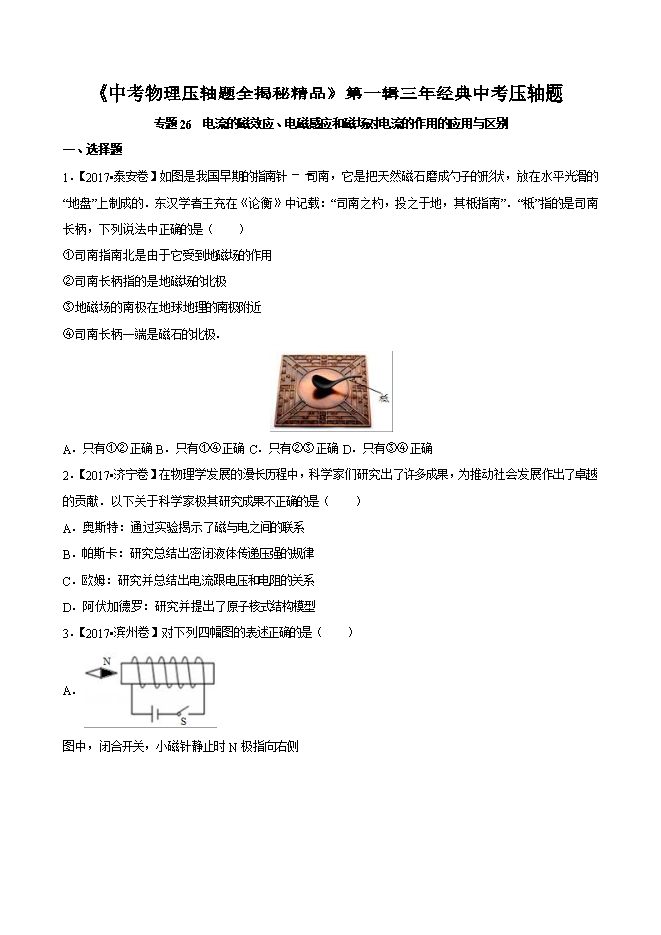

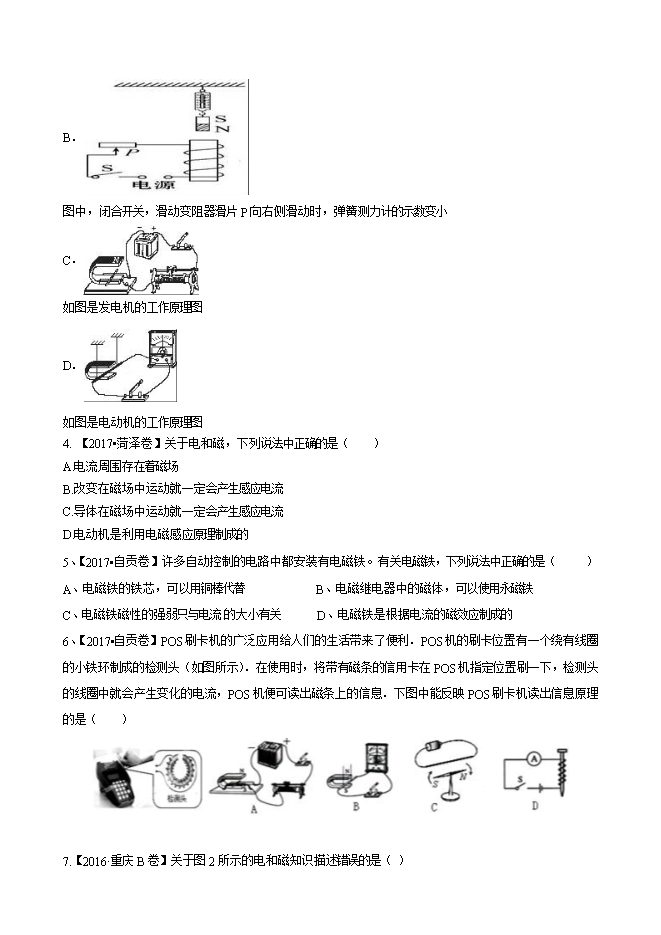

【内容简介】 一、选择题 1．【2017•泰安卷】如图是我国早期的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，下列说法中正确的是（　　） ①司南指南北是由于它受到地磁场的作用 ②司南长柄指的是地磁场的北极 ③地磁场的南极在地球地理的南极附近 ④司南长柄一端是磁石的北极． A．只有①②正确 B．只有①④正确 C．只有②③正确 D．只有③④正确 【答案】A 【解析】 【考点定位】地磁场 2．【2017•济宁卷】在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（　　） A．奥斯特：通过实验揭示了磁与电之间的联系 B．帕斯卡：研究总结出密闭液体传递压强的规律 C．欧姆：研究并总结出电流跟电压和电阻的关系 D．阿伏加德罗：研究并提出了原子核式结构模型 【答案】D 【解析】 电流周围存在磁场．最早发现这一规律的是奥斯特，他也是第一个发现电和磁联系的科学家．故A正确；加在密闭液体上的压强，能够被液体大小不变地向各个方向传递．这一规律最早是帕斯卡发现的，被后人命名为帕斯卡定律．故B正确；通过导体的电流，与导体两端电压成正比，与导体的电阻成反比．这一规律最早是欧姆发现的，被后人命名为欧姆定律．故C正确；原子由位于中心的原子核和绕核高速转动的电子组成．最早建立原子核式结构模型的是汤姆生．故D错误；故应选D。学科@网 【考点定位】物理常识 3．【2017•滨州卷】对下列四幅图的表述正确的是（　　） A． 图中，闭合开关，小磁针静止时N极指向右侧 B． 图中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小 C． 如图是发电机的工作原理图 D． 如图是电动机的工作原理图 【答案】A 【解析】 由安培定则可知，螺线管的右端为N极，左端为S极，磁感线是从N极出来回到S极的，故小磁针的右端为N极，故A正确；图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，由于不知电流的方向，无法判定螺线管的极性，故无法判定测力计的示数变化，故B错误；图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，即电动机的原理图，故C错误；图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，故是发电机的原理图，故D错误；故应选A。 【考点定位】通电螺线管的磁场；磁极间的相互作用；影响电磁铁磁性强弱的因素；直流电动机的原理；发电机的构造和原理 4. 【2017•菏泽卷】关于电和磁，下列说法中正确的是（    ） A.电流周围存在着磁场 B.改变在磁场中运动就一定会产生感应电流 C.导体在磁场中运动就一定会产生感应电流 D.电动机是利用电磁感应原理制成的 【答案】A 【解析】
