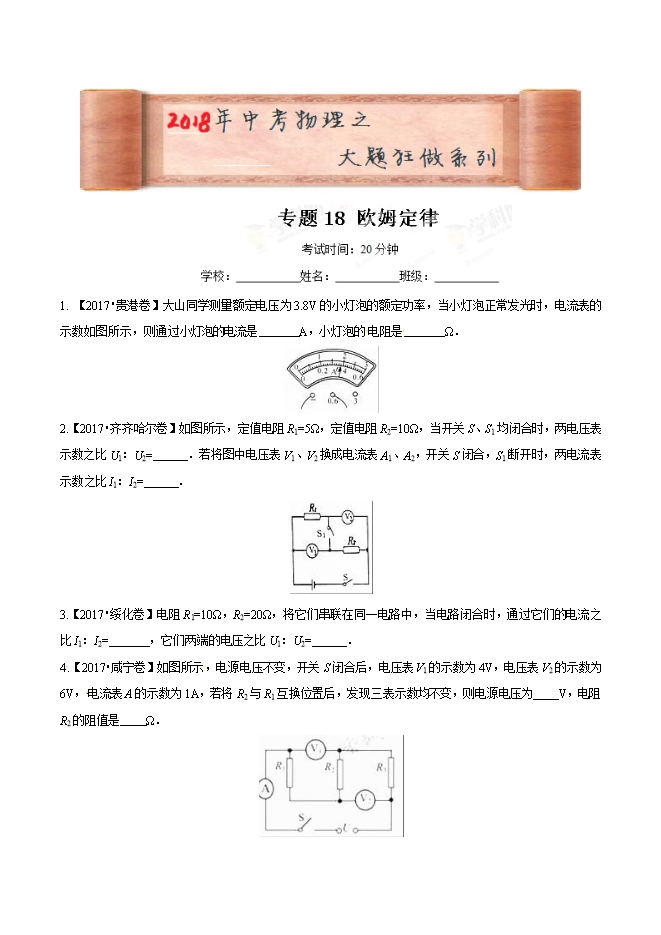

【内容简介】1. 【2017•贵港卷】大山同学测量额定电压为3.8V的小灯泡的额定功率，当小灯泡正常发光时，电流表的示数如图所示，则通过小灯泡的电流是　   　A，小灯泡的电阻是　   　Ω． 【答案】3.8；10 【解析】 【考点定位】电流表的读数方法；欧姆定律的应用 2.【2017•齐齐哈尔卷】如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=　  　．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=　  　． 【答案】1：2；1：2 【解析】 由图可知，当开关S、S1均闭合时，R1、R2串联，电压表V1测R1的电压，V2测R2的电压，根据串联电路的分压特点可知：===；将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电阻并联，电流表A1测量R2的电流，电流表A2测量R1的电流，根据并联电路的分流特点可知两电流表示数之比：====。 【考点定位】欧姆定律的应用 3.【2017•绥化卷】电阻R1=10Ω，R2=20Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1：I2=　   　，它们两端的电压之比U1：U2=　  　． 【答案】1：1；1：2 【解析】 因为串联电路中电流处处相等，所以两电阻串联在同一电路中时，通过它们的电流之比：I1：I2=1：1；由I=知U=IR，所以它们两端的电压之比：U1：U2=IR1：IR2=R1：R2=10Ω：20Ω=1：2。 【考点定位】串联电路的电流规律；欧姆定律的应用 4.【2017•咸宁卷】如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R1互换位置后，发现三表示数均不变，则电源电压为　 　V，电阻R2的阻值是　 　Ω． 【答案】7；3 【解析】 【考点定位】欧姆定律的应用
