2018年中考物理必备之微测试:专题23 测小灯泡的电功率(word原卷版和解析版)

ID:97848 2018年03月13日 资料纠错 有奖上传 收藏

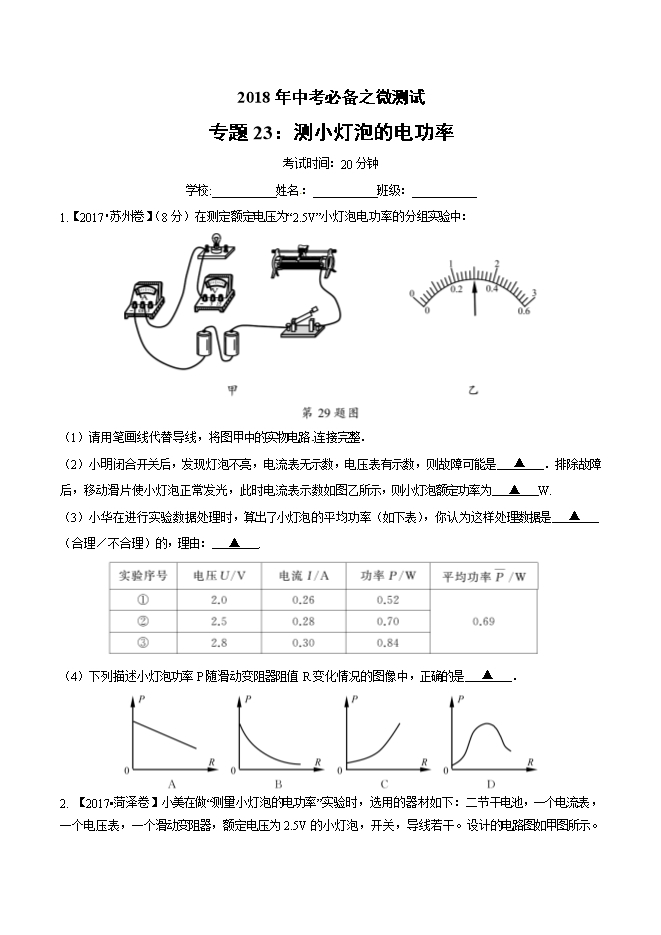

【内容简介】1.【2017•苏州卷】(8分)在测定额定电压为“2.5V”小灯泡电功率的分组实验中: (1)请用笔画线代替导线,将图甲中的实物电路连接完整. (2)小明闭合开关后,发现灯泡不亮,电流表无示数,电压表有示数,则故障可能是   ▲   .排除故障后,移动滑片使小灯泡正常发光,此时电流表示数如图乙所示,则小灯泡额定功率为   ▲   W. (3)小华在进行实验数据处理时,算出了小灯泡的平均功率(如下表),你认为这样处理数据是   ▲   (合理/不合理)的,理由:   ▲   . (4)下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中,正确的是   ▲   . 【答案】(1)见解析;(2)灯泡断路;0.75;(3)不合理;灯泡在不同电压下的实际功率是不同的,这样算出的平均功率没有意义;(4)B 考点:电功率的测量 2. 【2017•菏泽卷】小美在做“测量小灯泡的电功率”实验时,选用的器材如下:二节干电池,一个电流表,一个电压表,一个滑动变阻器,额定电压为2.5V的小灯泡,开关,导线若干。设计的电路图如甲图所示。 [来源:学科网] (1)       请你用笔画线代替导线,将图乙中的实物电路连接完整。 (2)       开关闭合前,使滑片变阻器的滑片处于最______________端(填“左”或“右”)。 (3)       根据小美记录的数据信息,要让小灯泡正常发光,电压表的示数应是_____________V。 (4)       电路中电流表及导线的电阻都很小,对电路的影响忽略不计,且小美所测量的数据准确无误,通过对实验记录中的数据计算分析,你发现的新问题是:_____________________。导致此问题产生的根本原因是:___________________________。 【答案】(1)

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
  • 下载地址1
  • 0 个点券
