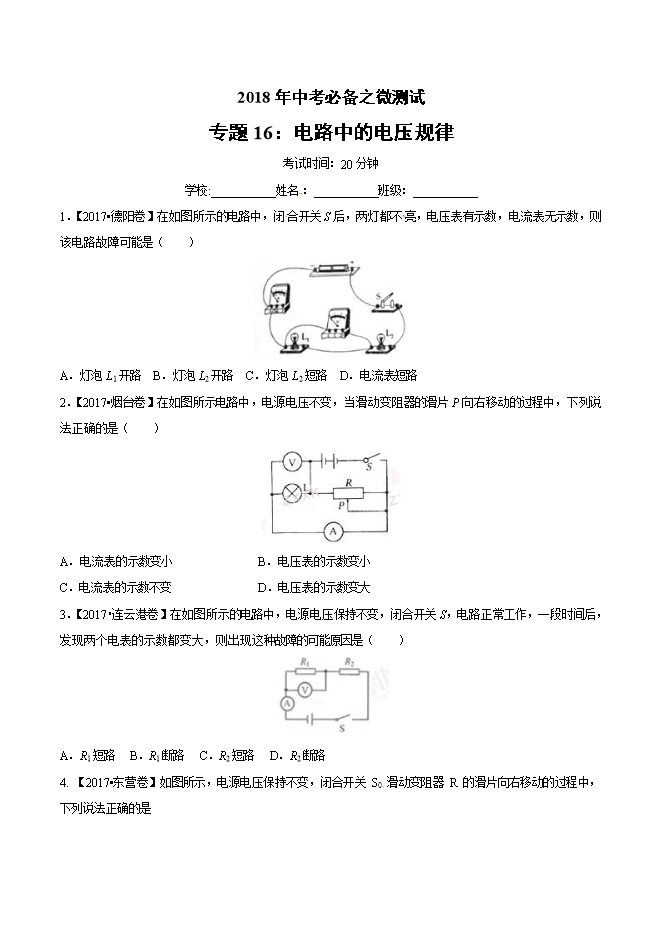

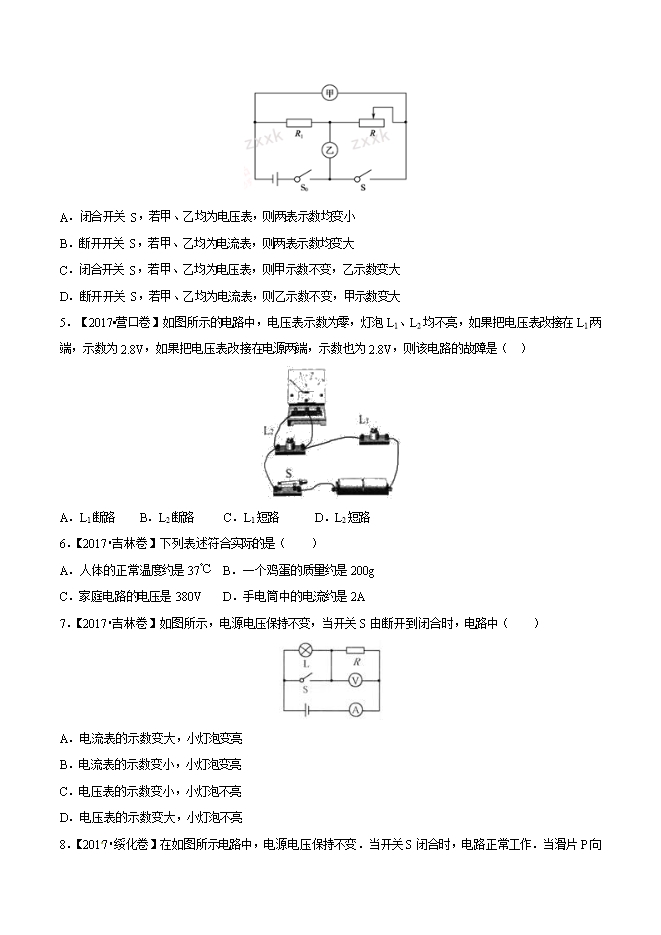

【内容简介】1．【2017•德阳卷】在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　） A．灯泡L1开路    B．灯泡L2开路    C．灯泡L2短路    D．电流表短路 【答案】A 【解析】 【考点定位】电流表、电压表在判断电路故障中的应用 2．【2017•烟台卷】在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　） A．电流表的示数变小               B．电压表的示数变小 C．电流表的示数不变               D．电压表的示数变大 【答案】C 【解析】 由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表测通过L的电流，因电源的电压不变，所以，滑片移动时，电压表的示数不变，故BD错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流不变，即电流表的示数不变，故A错误、C正确；故应选C。学科#网 【考点定位】电路的动态分析 3．【2017•连云港卷】在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（　　） A．R1短路    B．R1断路    C．R2短路    D．R2断路 【答案】C 【解析】 【考点定位】电流表、电压表在判断电路故障中的应用 4. 【2017•东营卷】如图所示，电源电压保持不变，闭合开关 S0 滑动变阻器 R 的滑片向右移动的过程中，下列说法正确的是 A ．闭合开关 S ，若甲、乙均为电压表，则两表示数均变小 B ．断开开关 S ，若甲、乙均为电流表，则两表示数均变大 C ．闭合开关 S ，若甲、乙均为电压表，则甲示数不变，乙示数变大 D ．断开开关 S ，若甲、乙均为电流表，则乙示数不变，甲示数变大 【答案】C 【解析】
