2018年中考物理必备之微测试:专题05 光路作图(word原卷版和解析版)

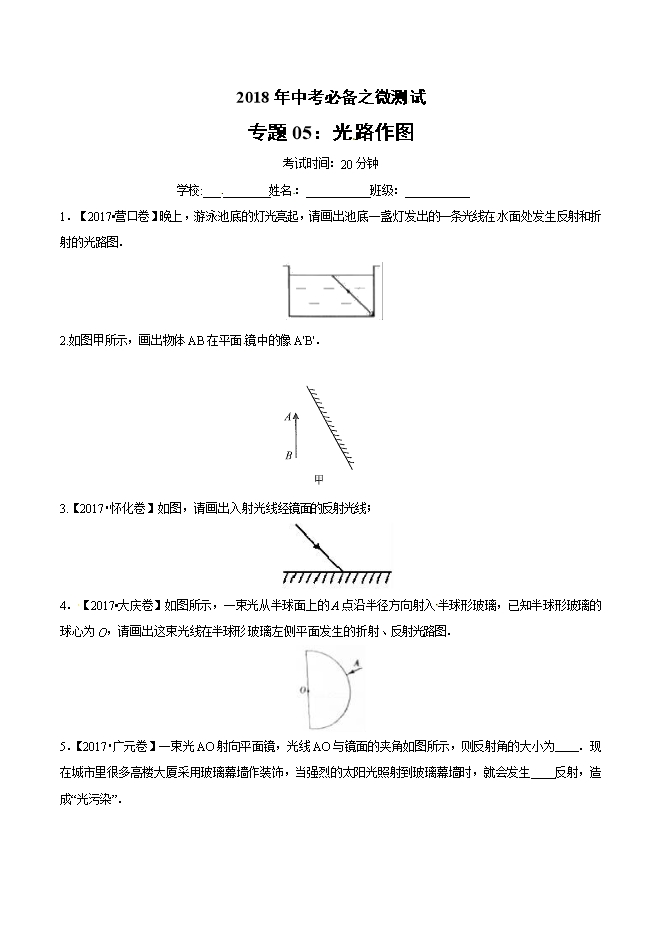

【内容简介】1.【2017•营口卷】晚上,游泳池底的灯光亮起,请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图.
【答案】如下图所示
【解析】
【考点定位】作光的反射光路图;作光的折射光路图
2.如图甲所示,画出物体AB在平面镜中的像A'B'.
【答案】
【解析】
考点: 平面镜成像的相关作图.
3.【2017•怀化卷】如图,请画出入射光线经镜面的反射光线;
【答案】如下图所示
【解析】
先过入射点O垂直于平面镜作出法线,再在法线右侧从反射点O开始画出反射光线,注意反射角等于入射角,如上图所示。
【考点定位】作光的反射光路图
4.【2017•大庆卷】如图所示,一束光从半球面上的A点沿半径方向射入半球形玻璃,已知半球形玻璃的球心为O,请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图.
【答案】如下图所示
【解析】
过球心的光线不发生折射,过O点垂直于半球形玻璃左侧平面作出法线,然后根据反射角等于入射角,在玻璃内画出反射光线,根据光线在光从玻璃中斜射入空气时,折射角大于入射角画出折射光线.如上图所示。
【考点定位】作光的折射光路图;作光的反射光路图
5.【2017•广元卷】一束光AO射向平面镜,光线AO与镜面的夹角如图所示,则反射角的大小为 .现在城市里很多高楼大厦采用玻璃幕墙作装饰,当强烈的太阳光照射到玻璃幕墙时,就会发生 反射,造成“光污染”.
