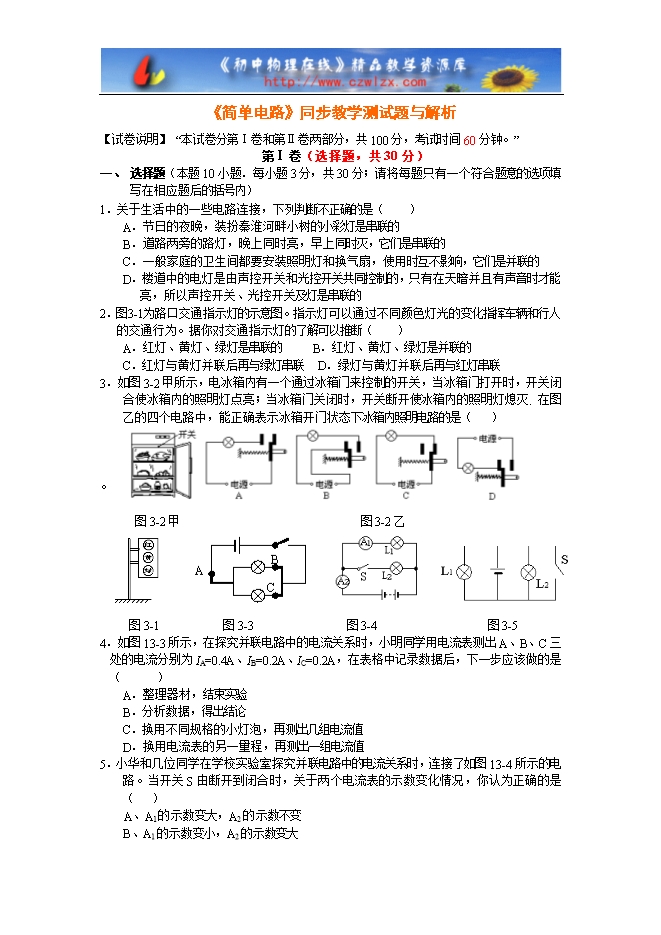

《简单电路》同步教学测试题与解析
【内容简介】
【试卷说明】 “本试卷分第Ⅰ卷和第Ⅱ卷两部分,共100分,考试时间60分钟。”
第Ⅰ卷(选择题,共30分)
一、选择题(本题10小题.每小题3分,共30分;请将每题只有一个符合题意的选项填写在相应题后的括号内)
1.关于生活中的一些电路连接,下列判断不正确的是( )
A.节日的夜晚,装扮秦淮河畔小树的小彩灯是串联的
B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇,使用时互不影响,它们是并联的
D.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的
2.图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A.红灯、黄灯、绿灯是串联的 B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联 D.绿灯与黄灯并联后再与红灯串联
3.如图3-2甲所示,电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯点亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中,能正确表示冰箱开门状态下冰箱内照明电路的是( )
4.如图13-3所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A,在表格中记录数据后,下一步应该做的是( )
A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.换用电流表的另一量程,再测出一组电流值
5.小华和几位同学在学校实验室探究并联电路中的电流关系时,连接了如图13-4所示的电路。当开关S由断开到闭合时,关于两个电流表的示数变化情况,你认为正确的是( )
A、A1的示数变大,A2的示数不变
B、A1的示数变小,A2的示数变大
C、A1的示数变大,A2的示数变小
..........
?
?
?
只能预览部分内容,查看全部内容需要下载哦~
