08年120套中考物理试题汇编--电功和电热(四)
【内容简介】.......七、作图题(共8题)

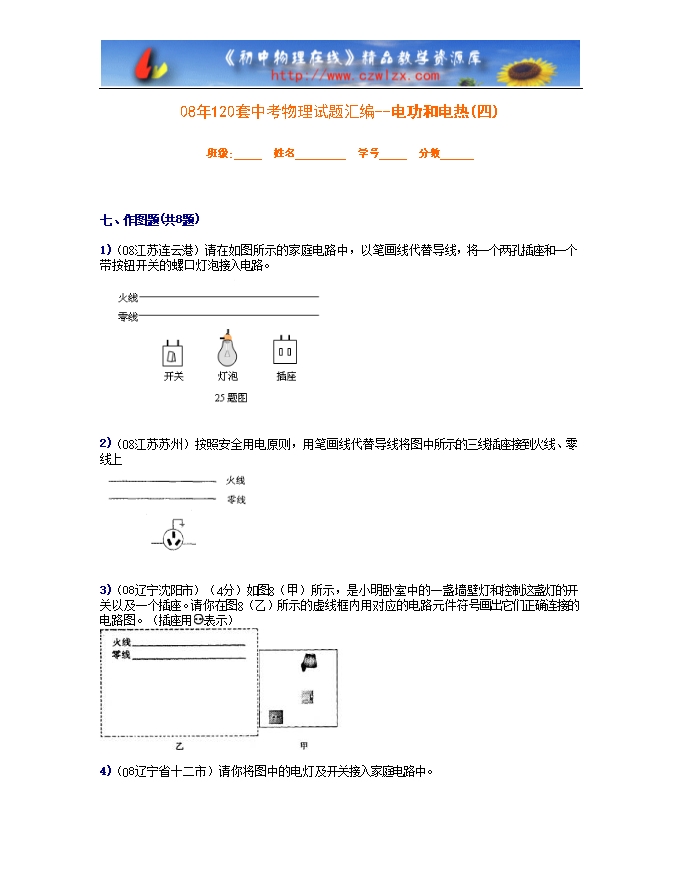

1)(08江苏连云港)请在如图所示的家庭电路中,以笔画线代替导线,将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。
2)(08江苏苏州)按照安全用电原则,用笔画线代替导线将图中所示的三线插座接到火线、零线上
3)(08辽宁沈阳市)(4分)如图8(甲)所示,是小明卧室中的一盏墙壁灯和控制这盏灯的开关以及一个插座。请你在图8(乙)所示的虚线框内用对应的电路元件符号画出它们正确连接的电路图。(插座用 表示)
4)(08辽宁省十二市)请你将图中的电灯及开关接入家庭电路中。

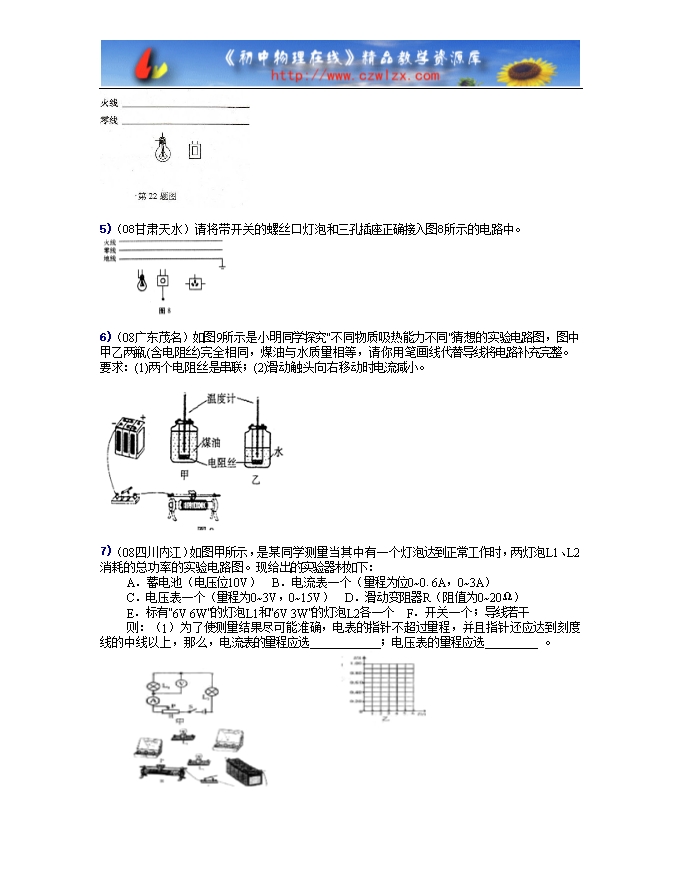

5)(08甘肃天水)请将带开关的螺丝口灯泡和三孔插座正确接入图8所示的电路中。
6)(08广东茂名)如图9所示是小明同学探究“不同物质吸热能力不同”猜想的实验电路图,图中甲乙两瓶(含电阻丝)完全相同,煤油与水质量相等,请你用笔画线代替导线将电路补充完整。要求:(1)两个电阻丝是串联;(2)滑动触头向右移动时电流减小。
7)(08四川内江)如图甲所示,是某同学测量当其中有一个灯泡达到正常工作时,两灯泡L1、L2消耗的总功率的实验电路图。现给出的实验器材如下:
A.蓄电池(电压位10V) B.电流表一个(量程为位0~0.6A,0~3A)
C.电压表一个(量程为0~3V,0~15V) D.滑动变阻器R(阻值为0~20Ω)
E.标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2各一个 F.开关一个;导线若干
则:(1)为了使测量结果尽可能准确,电表的指针不超过量程,并且指针还应达到刻度线的中线以上,那么,电流表的量程应选 ;电压表的量程应选 。
.........
?
?
?
