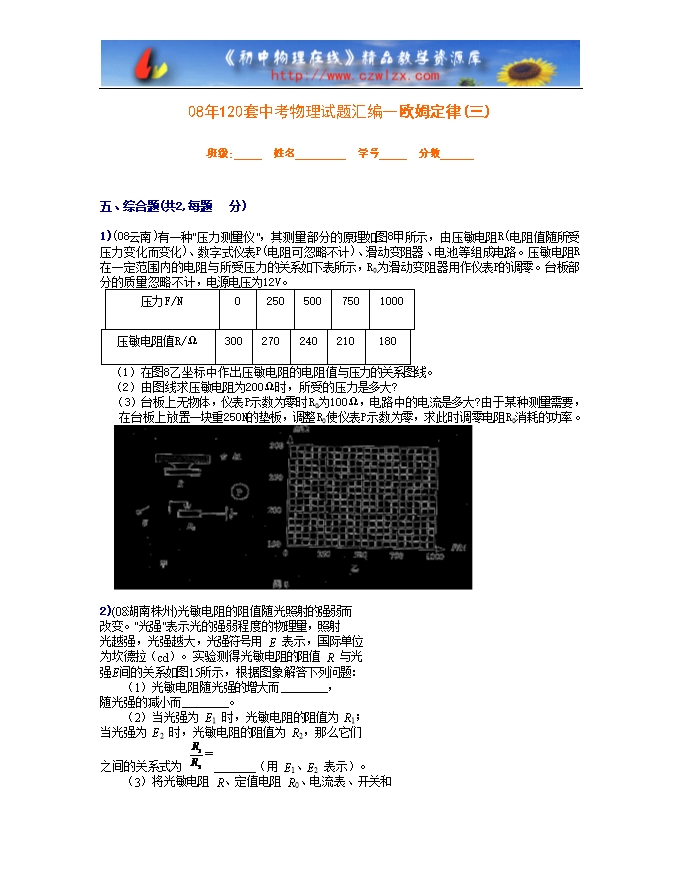

08年120套中考物理试题汇编--欧姆定律(三)
【内容简介】.........六、计算题

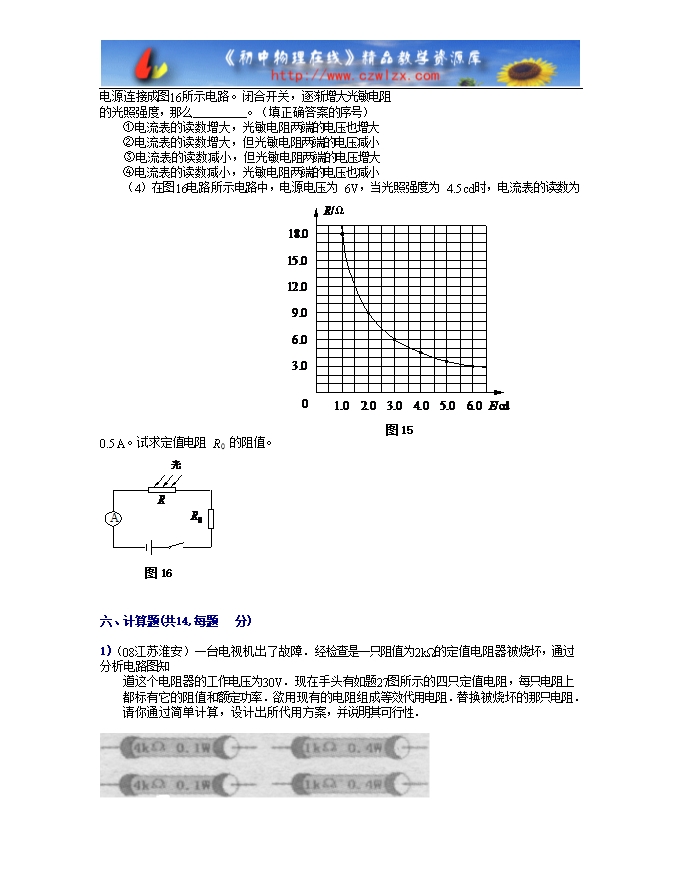

1)(08江苏淮安)一台电视机出了故障.经检查是一只阻值为2kΩ的定值电阻器被烧坏,通过分析电路图知
道这个电阻器的工作电压为30V.现在手头有如题27图所示的四只定值电阻,每只电阻上
都标有它的阻值和额定功率.欲用现有的电阻组成等效代用电阻.替换被烧坏的那只电阻.
请你通过简单计算,设计出所代用方案,并说明其可行性.

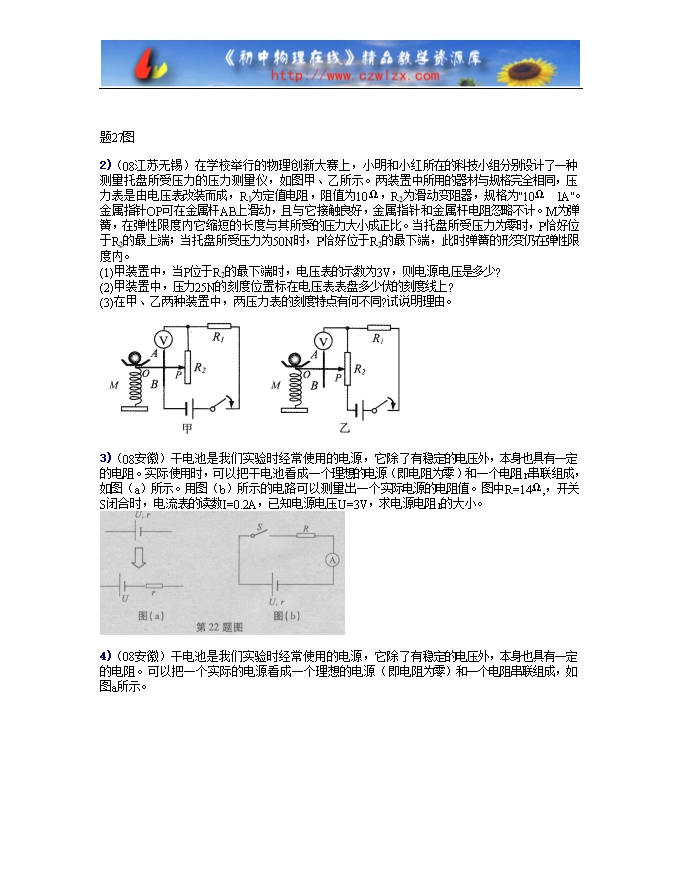

2)(08江苏无锡)在学校举行的物理创新大赛上,小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪,如图甲、乙所示。两装置中所用的器材与规格完全相同,压力表是由电压表改装而成,R1为定值电阻,阻值为10Ω,R2为滑动变阻器,规格为“10Ω lA"。金属指针OP可在金属杆AB上滑动,且与它接触良好,金属指针和金属杆电阻忽略不计。M为弹簧,在弹性限度内它缩短的长度与其所受的压力大小成正比。当托盘所受压力为零时,P恰好位于R2的最上端;当托盘所受压力为50N时,P恰好位于R2的最下端,此时弹簧的形变仍在弹性限度内。
(1)甲装置中,当P位于R2的最下端时,电压表的示数为3V,则电源电压是多少?
(2)甲装置中,压力25N的刻度位置标在电压表表盘多少伏的刻度线上?
(3)在甲、乙两种装置中,两压力表的刻度特点有何不同?试说明理由。
3)(08安徽)干电池是我们实验时经常使用的电源,它除了有稳定的电压外,本身也具有一定的电阻。实际使用时,可以把干电池看成一个理想的电源(即电阻为零)和一个电阻r串联组成,如图(a)所示。用图(b)所示的电路可以测量出一个实际电源的电阻值。图中R=14Ω,,开关S闭合时,电流表的读数I=0.2A,已知电源电压U=3V,求电源电阻r的大小。
..........
?
下载word文档压缩附件(.rar)
?
只能预览部分内容,查看全部内容需要下载哦~
