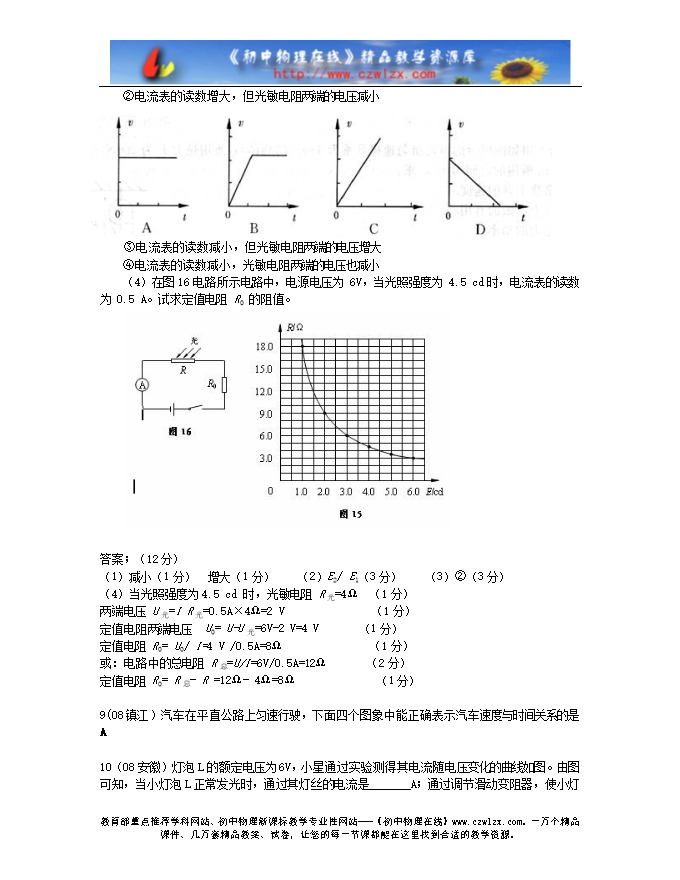

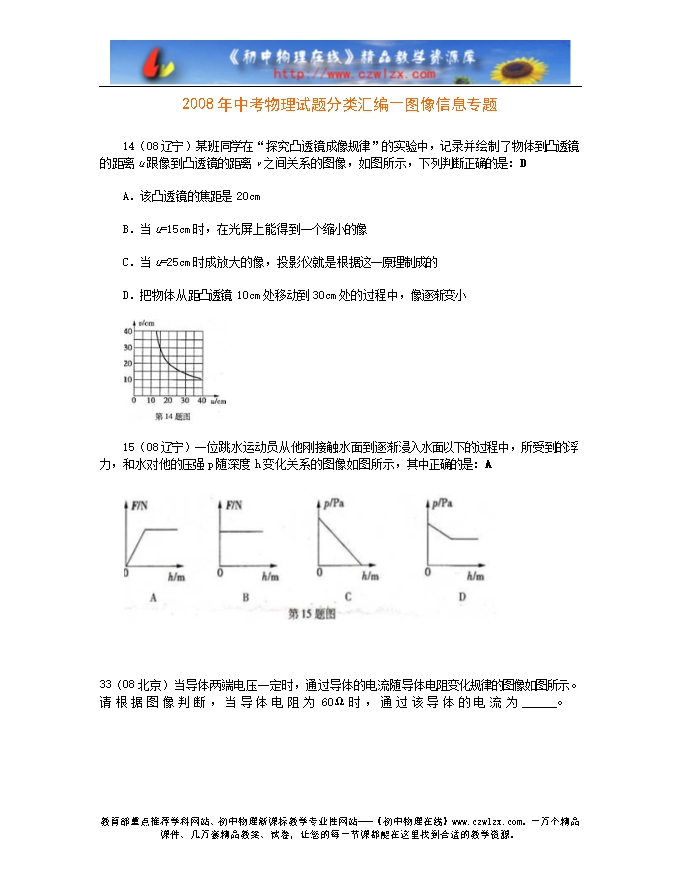

【内容简介】15（08辽宁）一位跳水运动员从他刚接触水面到逐渐浸入水面以下的过程中，所受到的浮力，和水对他的压强p随深度h变化关系的图像如图所示，其中正确的是：A 33（08北京）当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图像如图所示。请根据图像判断，当导体电阻为60Ω时，通过该导体的电流为　　　。 答案；0.1A。 32（08宿迁）（11分）半导体材判的导电能力介于导体和绝缘体之间．其电阻受温度影响较大．如图14甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小星和他的同学设计了一个电路（如图14乙）．可以测定某一空间的温度使用的器材如下：半导体电阻、电源、电流表（0~0．6A）．开关，定值电阻R0（10Ω）、导线若干． （1）定值电阻R0的作用是什么？______________ （2）当环境温度为20℃时．电流表的读数为0．2A，求电源的电压。 （3）电流表的读数为0．4A时，当时环境温度是多少？半导体电阻的电功率是多少？ 30.（08株洲）光敏电阻的阻值随光照射的强弱而改变。“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用 E 表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值 R 与光强E间的关系如图15所示，根据图象解答下列问题：（1）光敏电阻随光强的增大而 ，随光强的减小而 。 （2）当光强为 E1 时，光敏电阻的阻值为 R1；当光强为 E2 时，光敏电阻的阻值为 R2，那么它们之间的关系式为 （用 E1、E2 表示）。（3）将光敏电阻 R、定值电阻 R0、电流表、开关和电源连接成图16所示电路。闭合开关，逐渐增大光敏电阻 的光照强度，那么 。（填正确答案的序号） ①电流表的读数增大，光敏电阻两端的电压也增大 ②电流表的读数增大，但光敏电阻两端的电压减小 ③电流表的读数减小，但光敏电阻两端的电压增大 ④电流表的读数减小，光敏电阻两端的电压也减小 （4）在图16电路所示电路中，电源电压为 6V，当光照强度为 4.5 cd时，电流表的读数为 0.5 A。试求定值电阻 R0 的阻值。 ......... ? 下载word文档压缩附件(.rar) ?
