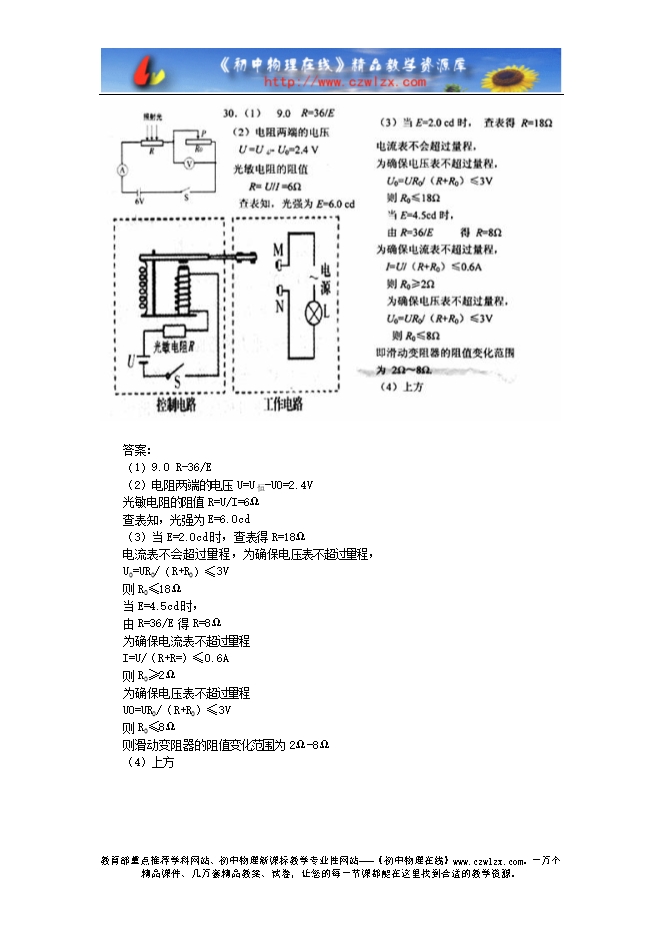

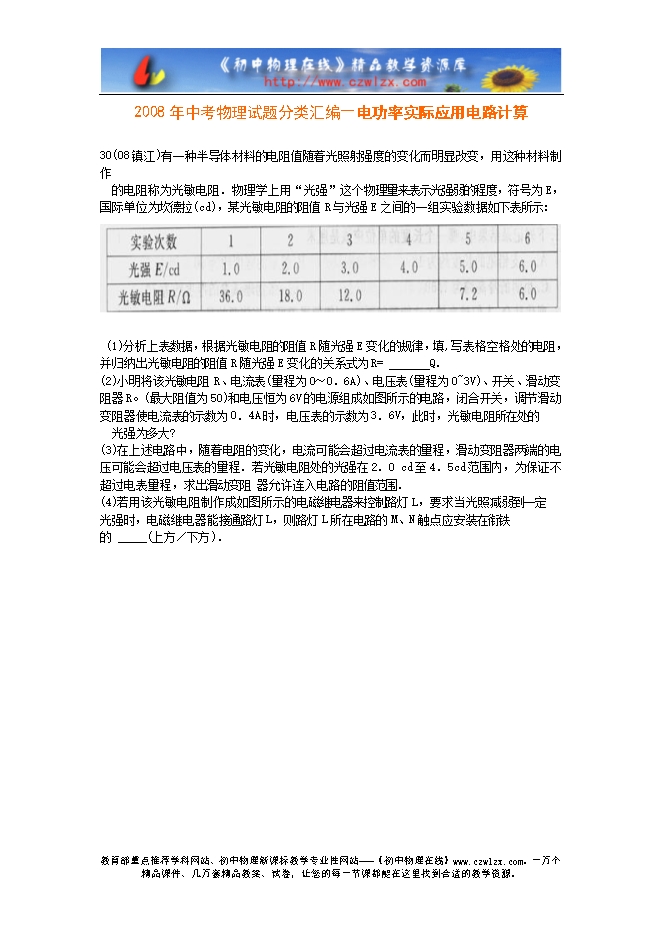

【内容简介】30(08镇江)有一种半导体材料的电阻值随着光照射强度的变化而明显改变，用这种材料制作 的电阻称为光敏电阻．物理学上用“光强”这个物理量来表示光强弱的程度，符号为E，国际单位为坎德拉(cd)，某光敏电阻的阻值R与光强E之间的一组实验数据如下表所示： (1)分析上表数据，根据光敏电阻的阻值R随光强E变化的规律，填,写表格空格处的电阻，并归纳出光敏电阻的阻值R随光强E变化的关系式为R= Q． (2)小明将该光敏电阻R、电流表(量程为0～0．6A)、电压表(量程为0~3V)、开关、滑动变 阻器R。(最大阻值为50)和电压恒为6V的电源组成如图所示的电路，闭合开关，调节滑动变阻器使电流表的示数为0．4A时，电压表的示数为3．6V，此时，光敏电阻所在处的 光强为多大? (3)在上述电路中，随着电阻的变化，电流可能会超过电流表的量程，滑动变阻器两端的电压可能会超过电压表的量程．若光敏电阻处的光强在2．0 cd至4．5cd范围内，为保证不超过电表量程，求出滑动变阻 器允许连入电路的阻值范围． (4)若用该光敏电阻制作成如图所示的电磁继电器来控制路灯L，要求当光照减弱到一定 光强时，电磁继电器能接通路灯L，则路灯L所在电路的M、N触点应安装在衔铁 的 (上方／下方)．答案： （1）9.0 R-36/E （2）电阻两端的电压U=U恒-U0=2.4V 光敏电阻的阻值R=U/I=6Ω 查表知，光强为E=6.0cd （3）当E=2.0cd时，查表得R=18Ω 电流表不会超过量程，为确保电压表不超过量程， U0=UR0/（R+R0）≤3V 则R0≤18Ω 当E=4.5cd时， 由R=36/E 得R=8Ω 为确保电流表不超过量程 I=U/（R+R=）≤0.6A 则R0≥2Ω 为确保电压表不超过量程 U0=UR0/（R+R0）≤3V 则R0≤8Ω 则滑动变阻器的阻值变化范围为2Ω-8Ω （4）上方 55（08攀枝花）(6分)电吹风是现代家庭的常用电器。如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示： ................ ? 下载word文档压缩附件(.rar) ?
