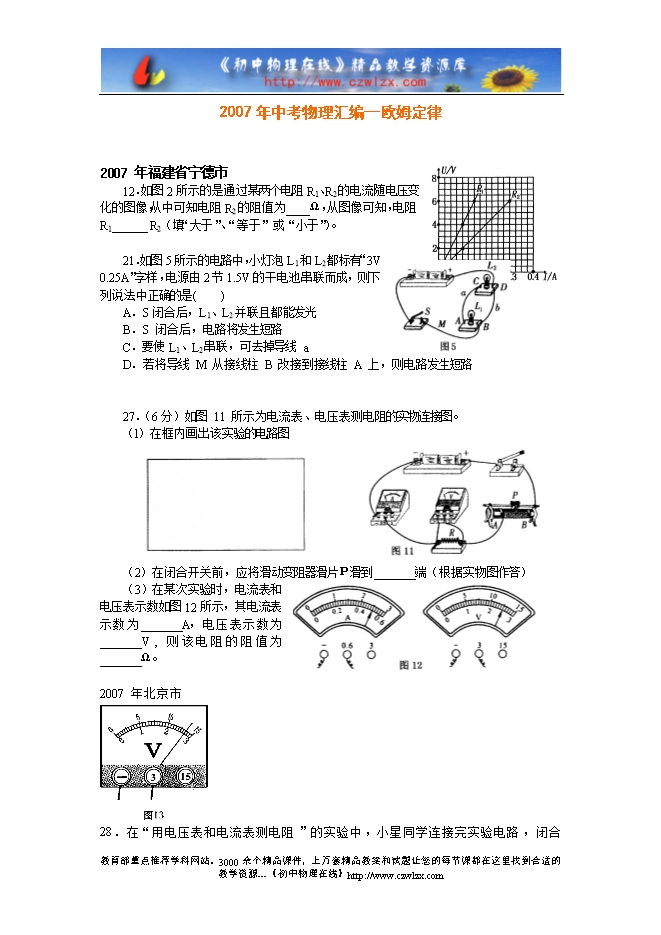

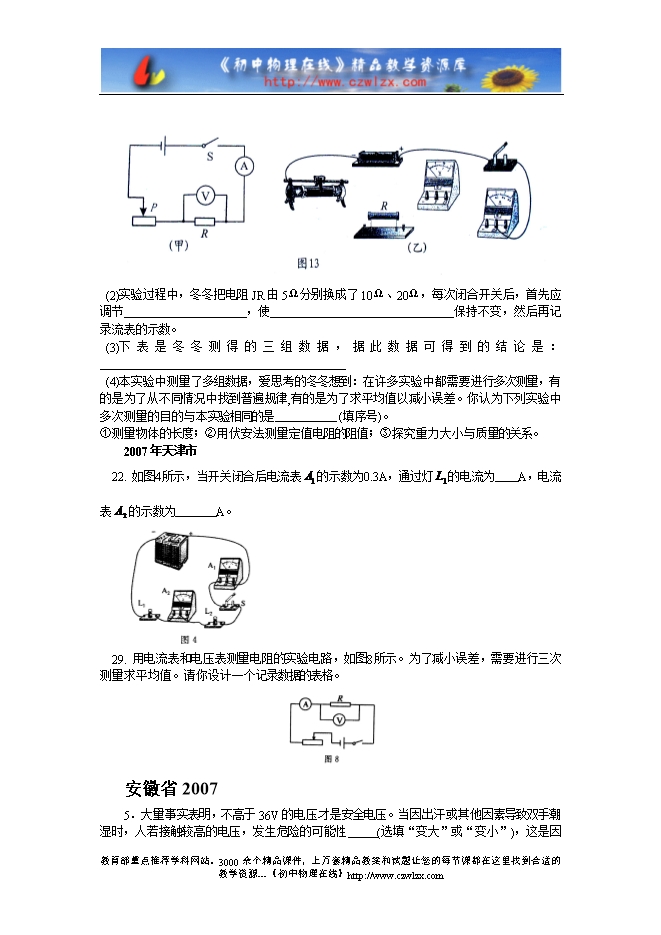

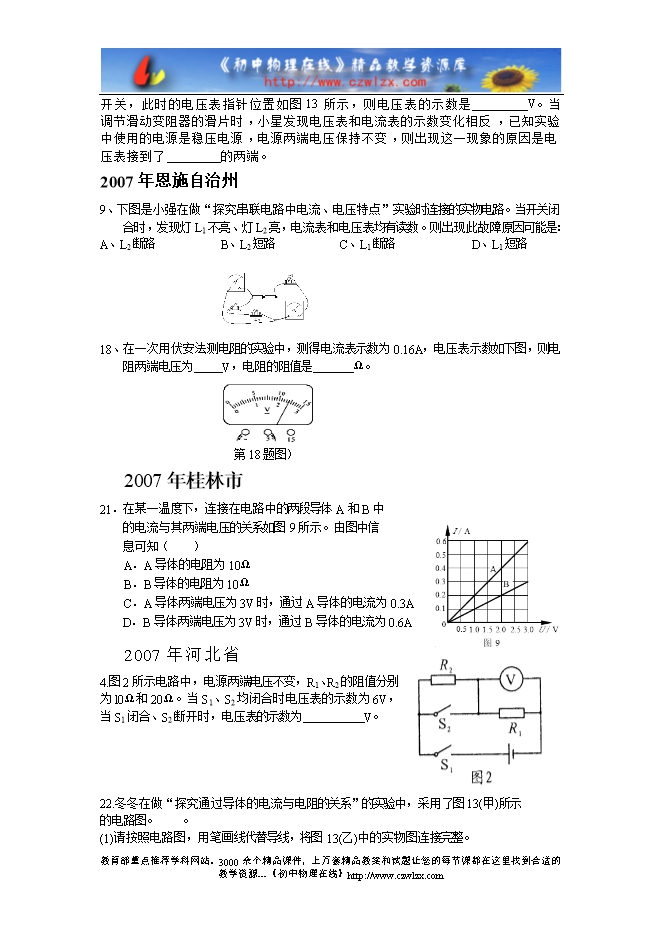

【内容简介】2007 年福建省宁德市 12．如图2所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为____Ω，从图像可知，电阻R1______ R2（填“大于”、“等于”或“小于”）。 21．如图5所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是( ) A．S闭合后，L1、L2并联且都能发光 B．S 闭合后，电路将发生短路 C．要使L1、L2串联，可去掉导线 a D．若将导线 M 从接线柱 B 改接到接线柱 A 上，则电路发生短路 27．（6分）如图 11 所示为电流表、电压表测电阻的实物连接图。 （l）在框内画出该实验的电路图 （2）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端（根据实物图作答） （3）在某次实验时，电流表和电压表示数如图12所示，其电流表示数为_______A，电压表示数为_______V , 则该电阻的阻值为_______Ω。 2007年北京市 ................ ? 下载word文档压缩附件(.rar) ?
