【中考零距离】2017潍坊中考物理专题复习攻略:专题二 物理图像专题

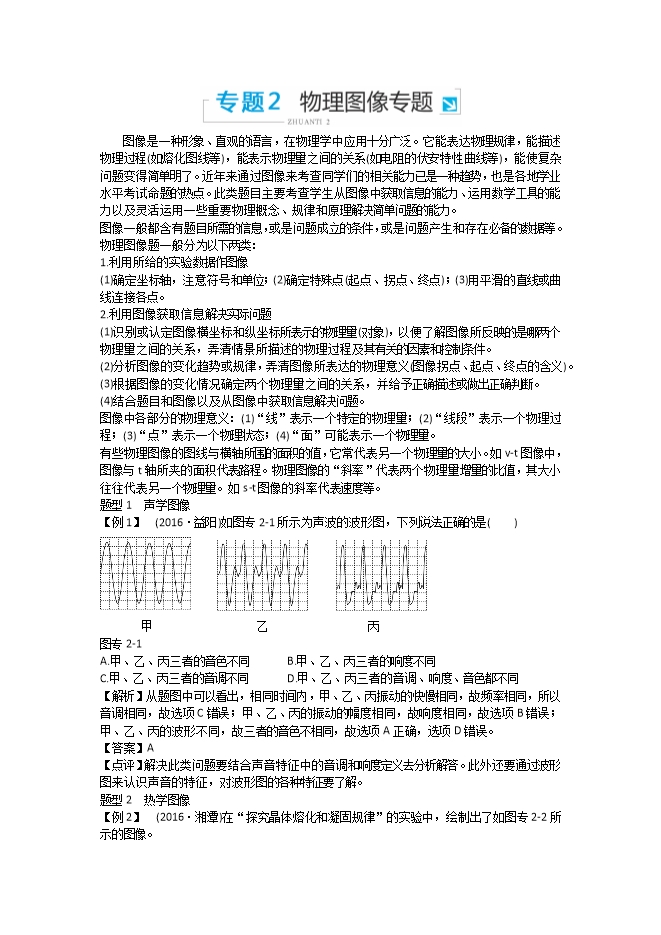

【内容简介】图像是一种形象、直观的语言,在物理学中应用十分广泛。它能表达物理规律,能描述物理过程(如熔化图线等),能表示物理量之间的关系(如电阻的伏安特性曲线等),能使复杂问题变得简单明了。近年来通过图像来考查同学们的相关能力已是一种趋势,也是各地学业水平考试命题的热点。此类题目主要考查学生从图像中获取信息的能力、运用数学工具的能力以及灵活运用一些重要物理概念、规律和原理解决简单问题的能力。
图像一般都含有题目所需的信息,或是问题成立的条件,或是问题产生和存在必备的数据等。
物理图像题一般分为以下两类:1.利用所给的实验数据作图像
(1)确定坐标轴,注意符号和单位;(2)确定特殊点(起点、拐点、终点);(3)用平滑的直线或曲线连接各点。2.利用图像获取信息解决实际问题
(1)识别或认定图像横坐标和纵坐标所表示的物理量(对象),以便了解图像所反映的是哪两个物理量之间的关系,弄清情景所描述的物理过程及其有关的因素和控制条件。
(2)分析图像的变化趋势或规律,弄清图像所表达的物理意义(图像拐点、起点、终点的含义)。
(3)根据图像的变化情况确定两个物理量之间的关系,并给予正确描述或做出正确判断。
(4)结合题目和图像以及从图像中获取信息解决问题。
图像中各部分的物理意义:(1)“线”表示一个特定的物理量;(2)“线段”表示一个物理过程;(3)“点”表示一个物理状态;(4)“面”可能表示一个物理量。
有些物理图像的图线与横轴所围的面积的值,它常代表另一个物理量的大小。如v-t图像中,图像与t轴所夹的面积代表路程。物理图像的“斜率”代表两个物理量增量的比值,其大小往往代表另一个物理量。如s-t图像的斜率代表速度等。题型1 声学图像
.........
