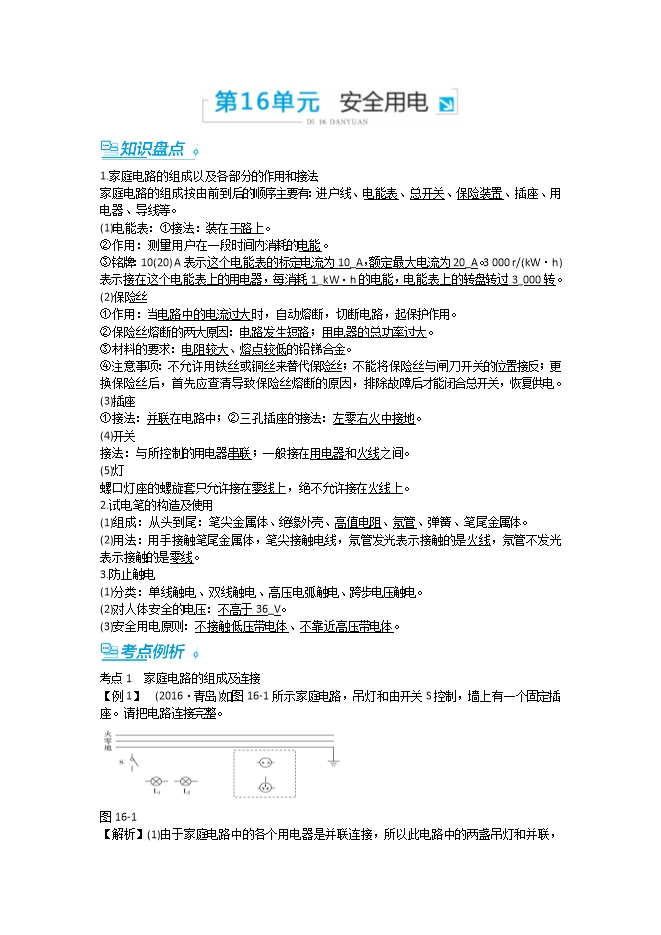

【内容简介】1.家庭电路的组成以及各部分的作用和接法 家庭电路的组成按由前到后的顺序主要有：进户线、电能表、总开关、保险装置、插座、用电器、导线等。 (1)电能表：①接法：装在干路上。 ②作用：测量用户在一段时间内消耗的电能。 ③铭牌：10(20) A表示这个电能表的标定电流为10_A，额定最大电流为20_A。3 000 r/(kW?h)表示接在这个电能表上的用电器，每消耗1_kW?h的电能，电能表上的转盘转过3_000转。 (2)保险丝 ①作用：当电路中的电流过大时，自动熔断，切断电路，起保护作用。 ②保险丝熔断的两大原因：电路发生短路；用电器的总功率过大。 ③材料的要求：电阻较大、熔点较低的铅锑合金。 ④注意事项：不允许用铁丝或铜丝来替代保险丝；不能将保险丝与闸刀开关的位置接反；更换保险丝后，首先应查清导致保险丝熔断的原因，排除故障后才能闭合总开关，恢复供电。 (3)插座 ①接法：并联在电路中；②三孔插座的接法：左零右火中接地。 (4)开关 接法：与所控制的用电器串联；一般接在用电器和火线之间。 (5)灯 螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。 2.试电笔的构造及使用 ......... 下载word文档附件
