山东省安丘市东埠初级中学导学案:17.4欧姆定律在串并联电路中的应用(人教版九年级物理)

ID:30930 2016年12月15日 下载 资料纠错 有奖上传 收藏

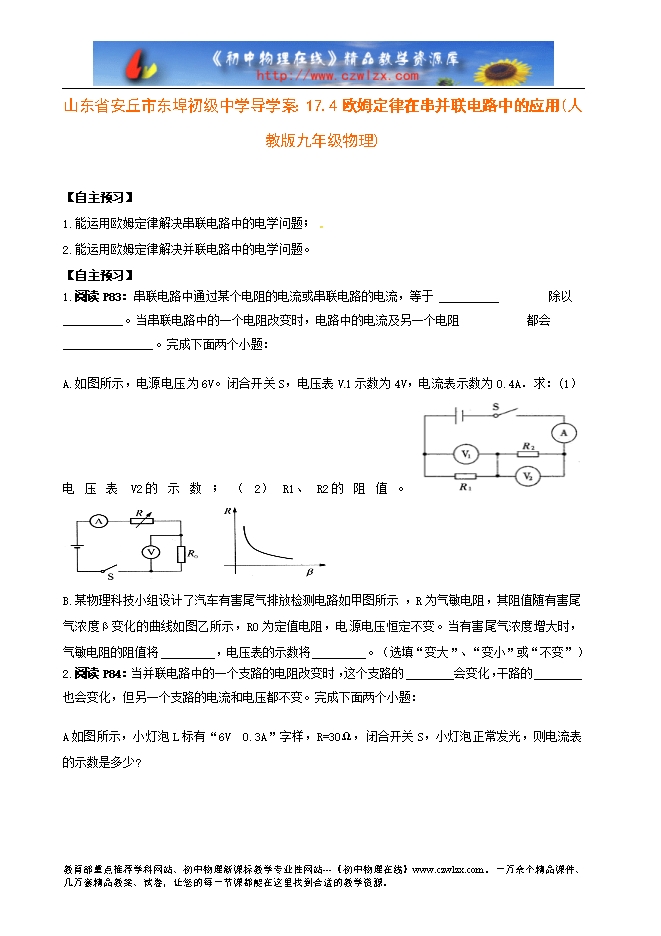

【内容简介】【自主预习】 1.能运用欧姆定律解决串联电路中的电学问题; 2.能运用欧姆定律解决并联电路中的电学问题。 【自主预习】 1.阅读P83:串联电路中通过某个电阻的电流或串联电路的电流,等于__________    除以__________。当串联电路中的一个电阻改变时,电路中的电流及另一个电阻     都会_______________。完成下面两个小题: A.如图所示,电源电压为6V。闭合开关S,电压表V 1示数为4V,电流表示数为0.4A.求:(1)电压表V2的示数;(2)R1、R2的阻值。 B.某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示,R为气敏电阻,其阻值随有害尾气浓度β变化的曲线如图乙所示,R0为定值电阻,电 源电压恒定不变。当有害尾气浓度增大时,气敏电阻的阻值将_________,电压表的示数将_________。(选填“变大”、“变小”或“不变”) 2.阅读P84:当并联电路中的一个支路的电阻改变时,这个支路的________会变化,干路的________也会变化,但另一个支路的电流和电压都不变。完成下面两个小题: A如图所示,小灯泡L标有“6V 0.3A”字样,R=30Ω,闭合开关S,小灯泡正常发光,则电流表的示数是多少? .......... ?
