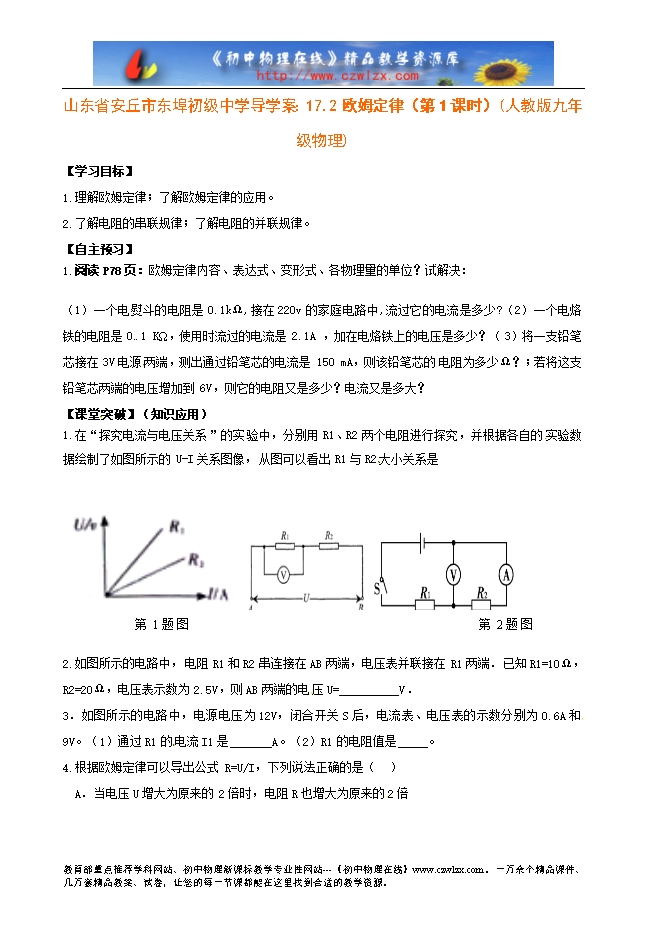

山东省安丘市东埠初级中学导学案:17.2欧姆定律(第1课时)(人教版九年级物理)
【内容简介】【学习目标】
1.理解欧姆定律;了解欧姆定律的应用。
2.了解电阻的串联规律;了解电阻的并联规律。
【自主预习】
1.阅读P78页:欧姆定律内容、表达式、变形式、各物理量的单位?试解决:
(1)一个电熨斗的电阻是0.1kΩ,接在220v的家庭电路中,流过它的电流是多少?(2)一个电烙铁的电阻是0 .1 K?,使用时流过的电流是2.1A ,加在电烙铁上的电压是多少?(3)将一支铅笔芯接在3V电源 两端,测出通过铅笔芯的电流是150 mA,则该铅笔芯的 电阻为多少Ω?;若将这支铅笔芯两端的电压增加到6V,则它的电阻又是多少?电流又是多大?
【课堂 突破】(知识应用)
1.在“探究电流与电压关系”的实 验中,分别用R1、R2两个电阻进行探究,并根据各自的 实验数据绘制了如图所示的U-I关系图像,从图可以看出R1与R2 大小关系是
2.如图所示的电路中,电阻R1和R2串连接在AB两端,电压表并联接在R1两端.已知R1=10Ω,R2=20Ω,电压表示数为2.5V,则AB两端的电 压U=__________V.
3.如图所示的电路中,电源电压为12V,闭合开关S后,电流表、电压表的示数分别为0.6A和 9V。(1)通过R1的 电流I1是_______A。(2)R1的电阻值是_____。

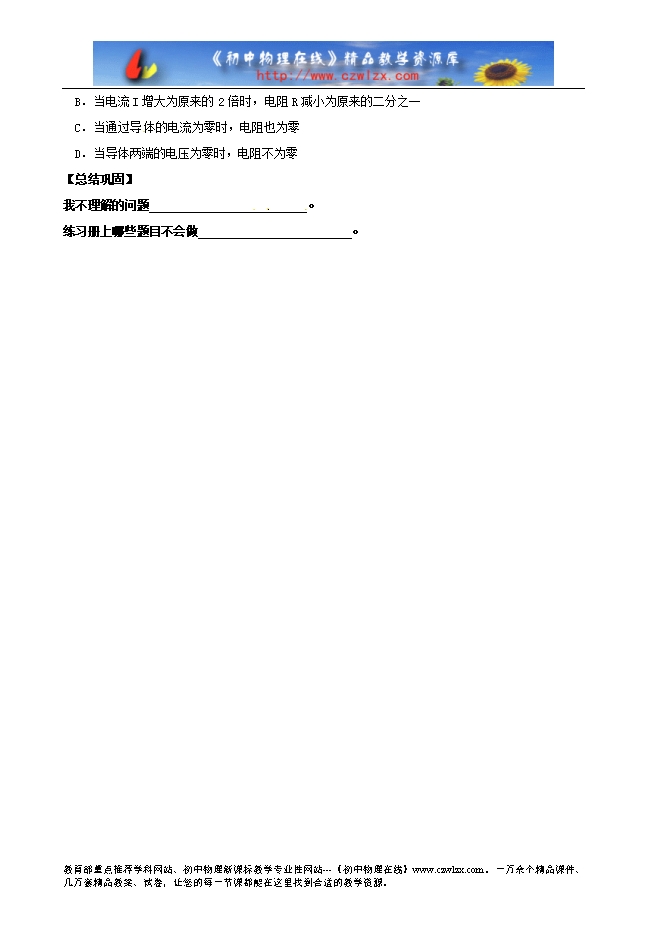

4.根据欧姆定律可以导出公式R=U/I,下列说法正确的是( )
.......
?
