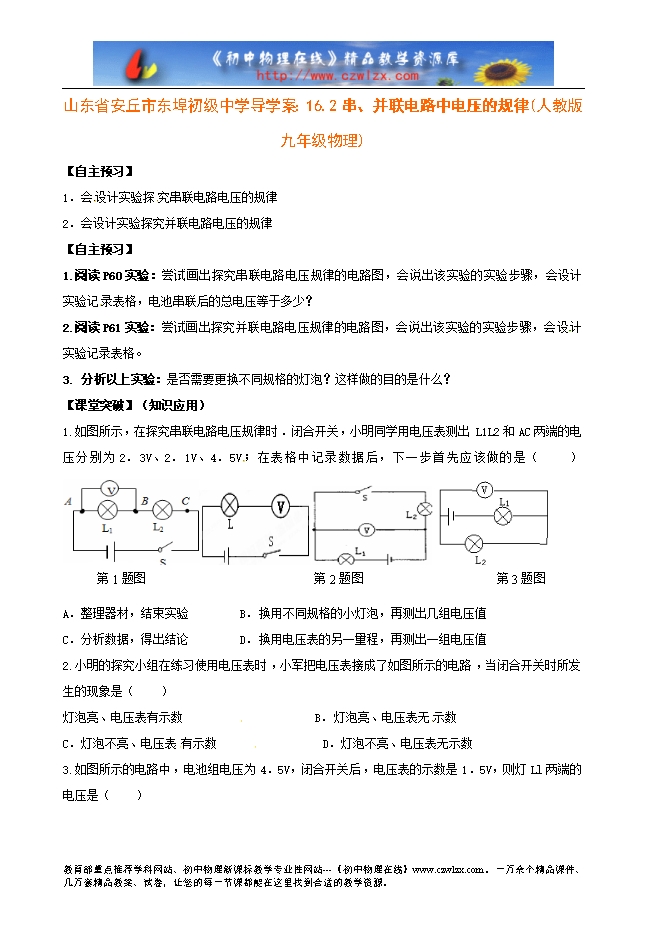

【内容简介】【自主预习】 1．会 设计实验探 究串联电路电压的规律 2．会设计实验探究并联电路电压的规律 【自主预习】 1.阅读P60实验：尝试画出探究串联电路电压规律的电路图，会说出该实验的实验步骤，会设计实验记 录表格，电池串联后的总电压等于多少？ 2.阅读P61实验：尝试画出探究并联电路电压规律的电路图，会说出该实验的实验步骤，会设 计实验记录表格。 3. 分析以上实验：是否需要更换不同规格的灯泡？这样做的目的是什么？ 【课堂突破】（知识应用） 1.如图所示，在探究串联电路电压规律时．闭合开关，小明同学用电压表测出L1L2和AC两端的电压分别为2．3V、2．1V、4．5V ；在表格中记录数据后，下一步首先应该做的是（ ） A．整理器材，结束实验 B．换用不同规格的小灯泡，再测出几组电压值 C．分析数据，得出结论 D．换用电压表的另一量程，再测出一组电压值 2.小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（ ） 灯泡亮、电压表有示数 B．灯泡亮、电压表无 示数 C．灯泡不亮、电压表 有示数 D．灯泡不亮、电压表无示数 3.如图所示的电路中，电池组电压为4．5V，闭合开关后，电压表的示数是1．5V，则灯Ll两端的电压是（ ）A．6V B．4．5V C．3V D．1．5V ........ 下载word文档附件
