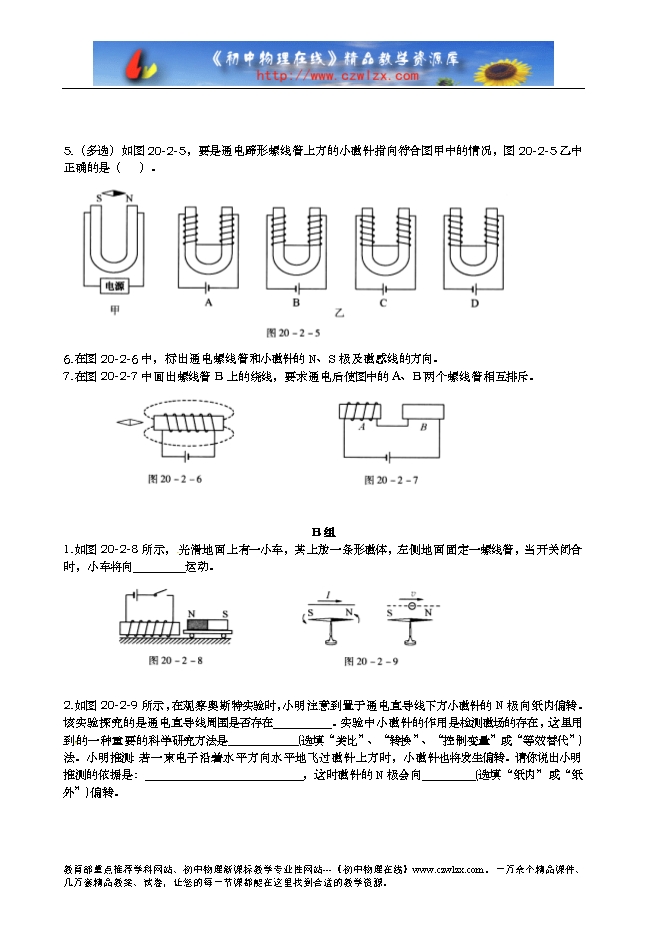

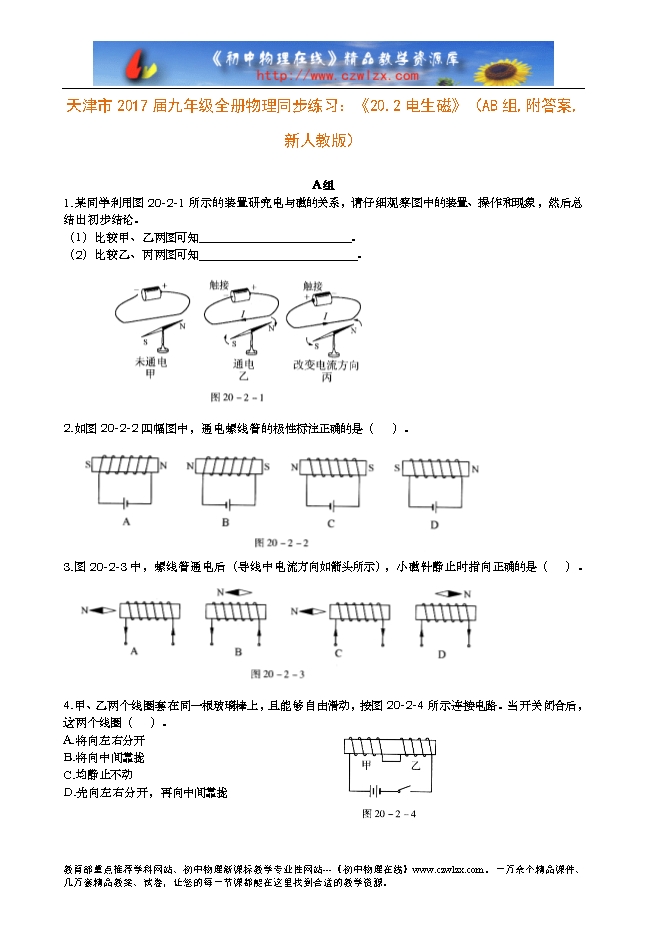

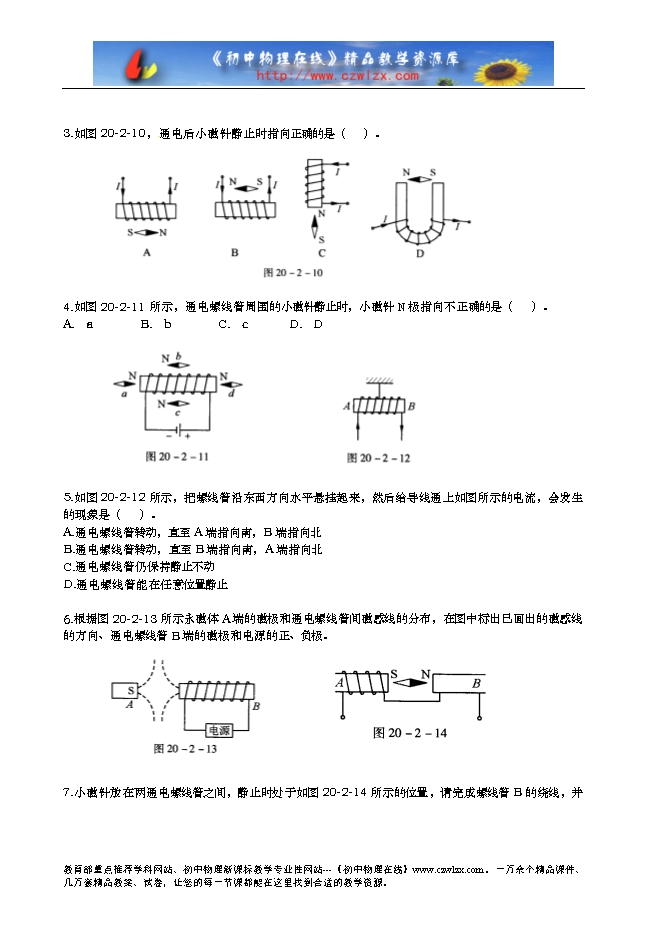

【内容简介】 A组 1.某同学利用图20-2-1所示的装置研究电与磁的关系，请仔细观察图中的装置、操作和现象，然后总结出初步结论。 （1）比较甲、乙两图可知__________________________。 （2）比较乙、丙两图可知___________________________。 ? 2.如图20-2-2四幅图中，通电螺线管的极性标注正确的是（ ）。 ? 3.图20-2-3中，螺线管通电后（导线中电流方向如箭头所示），小磁针静止时指向正确的是（ ）。 ? 4.甲、乙两个线圈套在同一根玻璃棒上，且能够自由滑动，按图20-2-4所示连接电路。当开关闭合后，这两个线圈（ ）。 A.将向左右分开 B.将向中间靠拢 C.均静止不动 D.先向左右分开，再向中间靠拢 5.（多选）如图20-2-5，要是通电蹄形螺线管上方的小磁针指向符合图甲中的情况，图20-2-5乙中正确的是（ ）。 ? 6.在图20-2-6中，标出通电螺线管和小磁针的N、S极及磁感线的方向。 7.在图20-2-7中画出螺线管B上的绕线，要求通电后使图中的A、B两个螺线管相互排斥。 ......... ?
