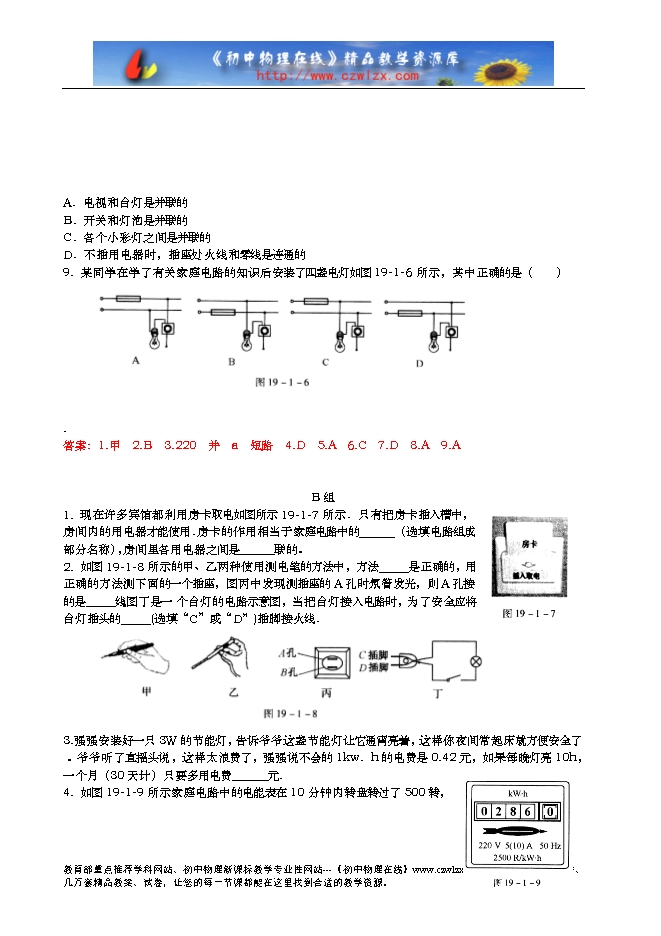

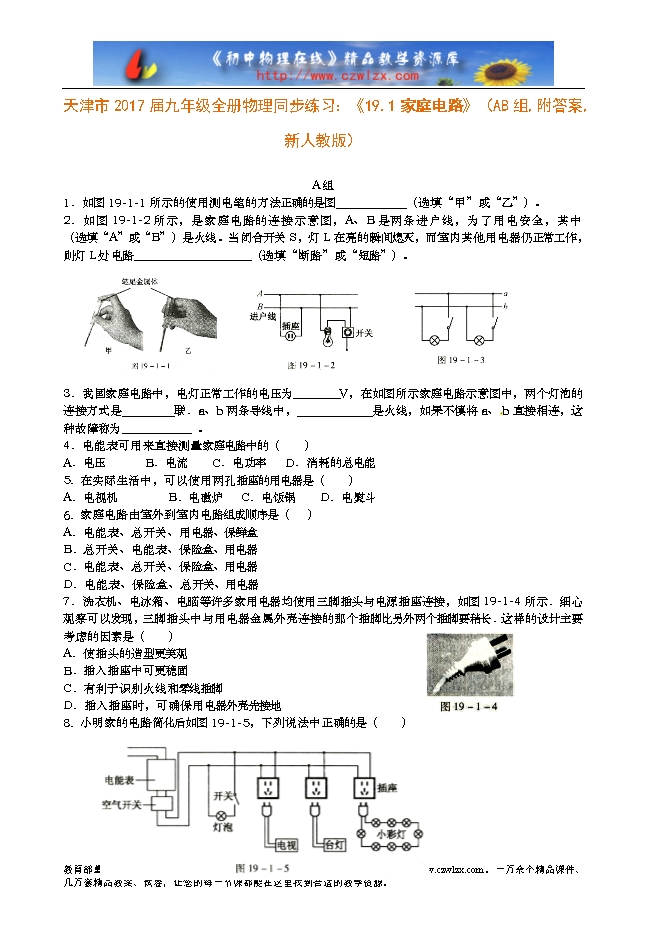

【内容简介】 A组 1．如图19-1-1所示的使用测电笔的方法正确的是图 （选填“甲”或“乙”）。 2．如图19-1-2所示，是家庭电路的连接示意图，A、B是两条进户线，为了用电安全，其中 （选填“A”或“B”）是火线。当闭合开关S，灯L在亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路 （选填“断路”或“短路”）。 3．我国家庭电路中，电灯正常工作的电压为__ __V，在如图所示家庭电路示意图中，两个灯泡的连接方式是 ___ 联．a、b两条导线中， ________ 是火线，如果不慎将a、 b直接相连，这种故障称为 _________ 。 4．电能表可用来直接测量家庭电路中的（　　） A．电压 B．电流 C．电功率 D．消耗的总电能 5. 在实际生活中，可以使用两孔插座的用电器是（ ） A．电视机 B．电磁炉 C．电饭锅 D．电熨斗 6. 家庭电路由室外到室内电路组成顺序是（ ） A．电能表、总开关、用电器、保鲜盒 B．总开关、电能表、保险盒、用电器 C．电能表、总开关、保险盒、用电器 D．电能表、保险盒、总开关、用电器 7．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图19-1-4所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑的因素是（　　） A．使插头的造型更美观 B．插入插座中可更稳固 C．有利于识别火线和零线插脚 D．插入插座时，可确保用电器外壳先接地 8. 小明家的电路简化后如图19-1-5，下列说法中正确的是（　　） ......... ?
