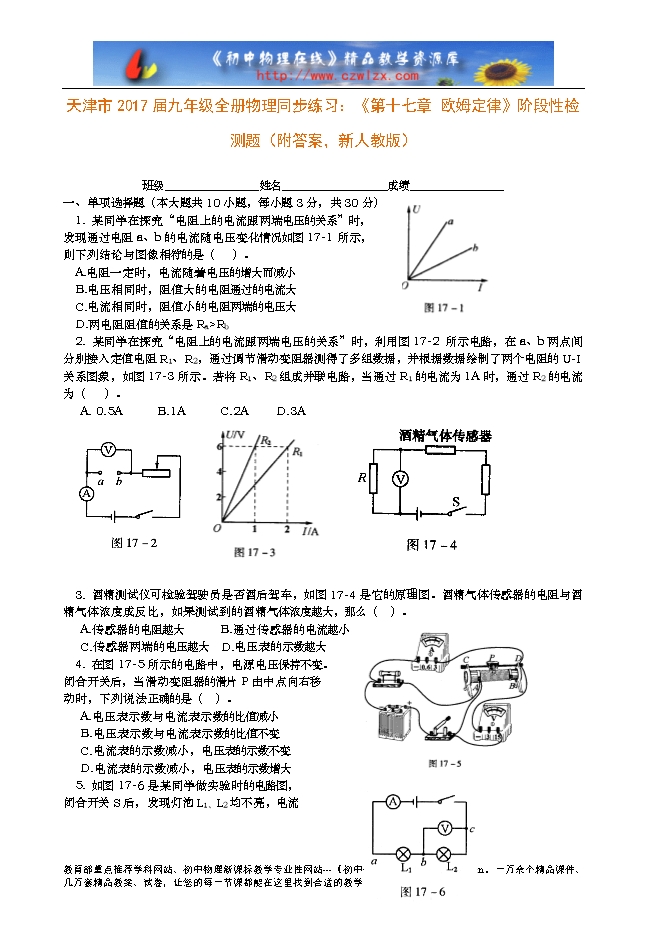

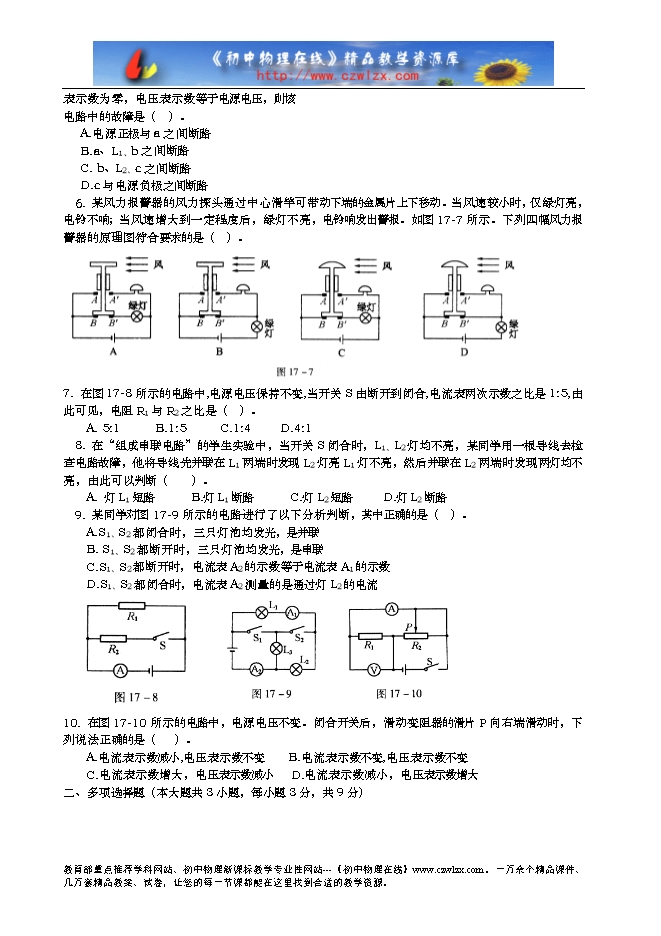

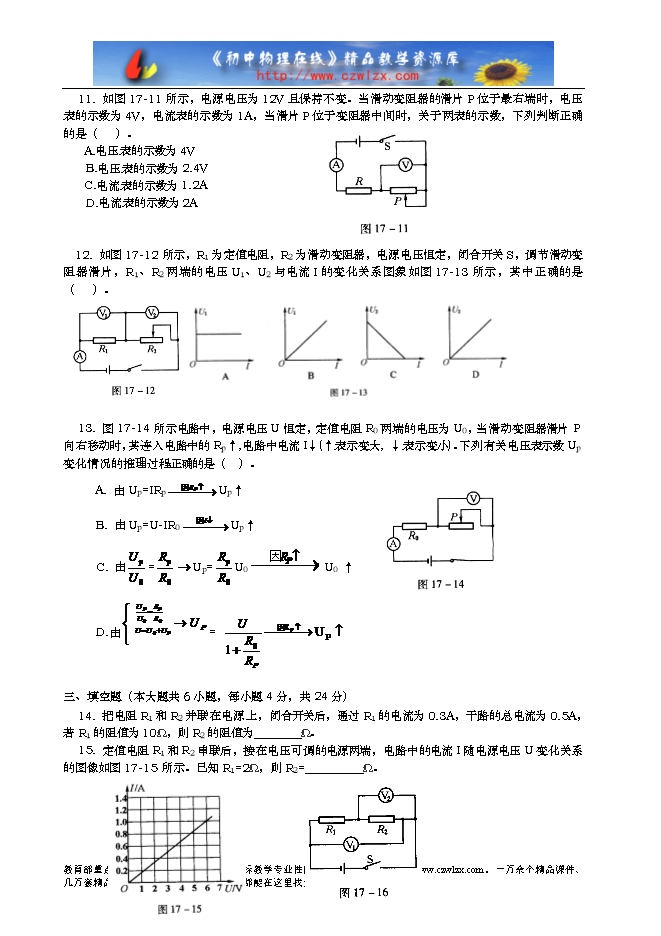

【内容简介】 一、单项选择题（本大题共10小题，每小题3分，共30分） 1. 某同学在探究“电阻上的电流跟两端电压的关系”时， 发现通过电阻a、b的电流随电压变化情况如图17-1所示， 则下列结论与图像相符的是（ ）。 A.电阻一定时，电流随着电压的增大而减小 B.电压相同时，阻值大的电阻通过的电流大 C.电流相同时，阻值小的电阻两端的电压大 D.两电阻阻值的关系是Ra>Rb 2. 某同学在探究“电阻上的电流跟两端电压的关系”时，利用图17-2 所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图象，如图17-3所示。若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）。 A. 0.5A B.1A C.2A D.3A 3. 酒精测试仪可检验驾驶员是否酒后驾车，如图17-4是它的原理图。酒精气体传感器的电阻与酒精气体浓度成反比，如果测试到的酒精气体浓度越大，那么（ ）。 A.传感器的电阻越大 B.通过传感器的电流越小 C.传感器两端的电压越大 D.电压表的示数越大 4. 在图17-5所示的电路中，电源电压保持不变。 闭合开关后，当滑动变阻器的滑片P由中点向右移 动时，下列说法正确的是（ ）。 A.电压表示数与电流表示数的比值减小 B.电压表示数与电流表示数的比值不变 C.电流表的示数减小，电压表的示数不变 D.电流表的示数减小，电压表的示数增大 ....... 下载word文档附件
