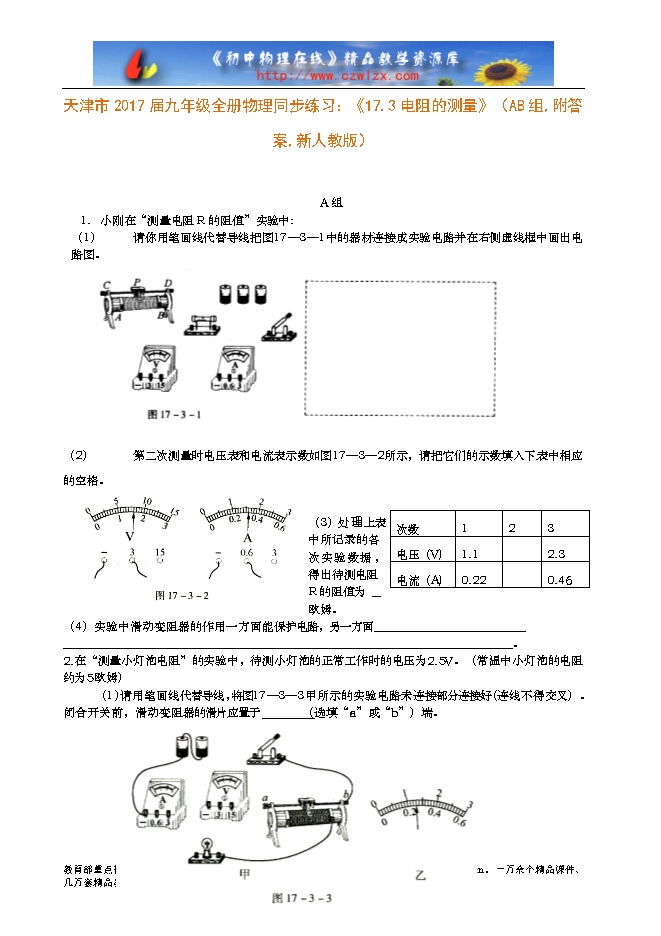

【内容简介】 A组 1. 小刚在“测量电阻R的阻值”实验中： （1） 请你用笔画线代替导线把图17—3—1中的器材连接成实验电路并在右侧虚线框中画出电路图。 （2） 第二次测量时电压表和电流表示数如图17—3—2所示，请把它们的示数填入下表中相应的空格。 次数 1 2 3 电压（V) 1.1 2.3 电流（A) 0.22 0.46 （3）处理上表中所记录的各次实验数据，得出待测电阻R的阻值为 欧姆。 （4）实验中滑动变阻器的作用一方面能保护电路，另一方面 。 2.在“测量小灯泡电阻”的实验中，待测小灯泡的正常工作时的电压为2.5V。（常温中小灯泡的电阻约为5欧姆） （1）请用笔画线代替导线，将图17—3—3甲所示的实验电路未连接部分连接好（连线不得交叉）。闭合开关前，滑动变阻器的滑片应置于 （选填“a”或“b”）端。 ......... ?
