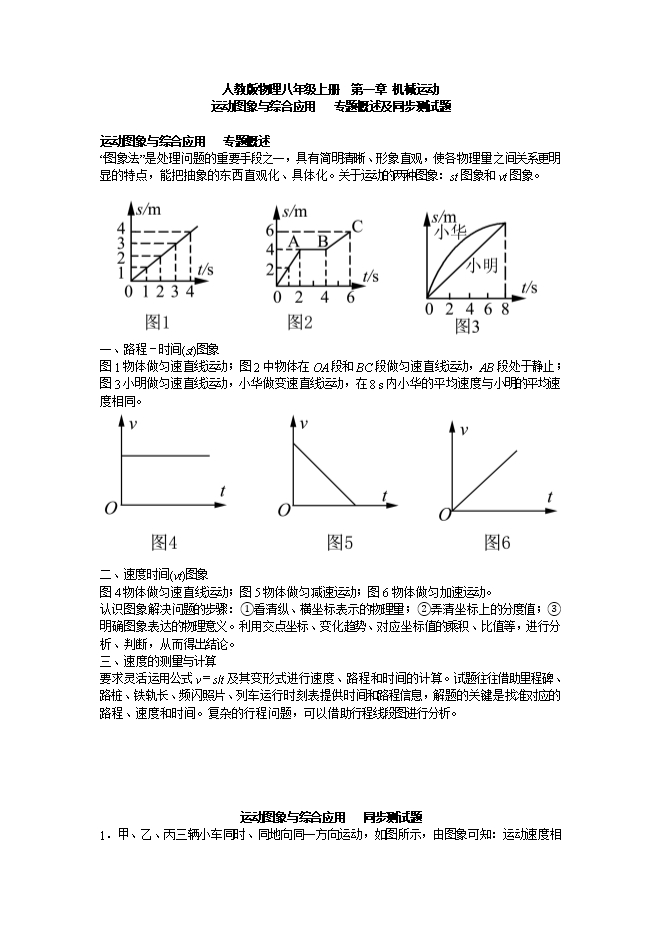

【内容简介】 运动图象与综合应用 专题概述 “图象法”是处理问题的重要手段之一，具有简明清晰、形象直观，使各物理量之间关系更明显的特点，能把抽象的东西直观化、具体化。关于运动的两种图象：s?t图象和v?t图象。一、路程－时间(s?t)图象 图1物体做匀速直线运动；图2中物体在OA段和BC段做匀速直线运动，AB段处于静止；图3小明做匀速直线运动，小华做变速直线运动，在8 s内小华的平均速度与小明的平均速度相同。二、速度?时间(v?t)图象 图4物体做匀速直线运动；图5物体做匀减速运动；图6物体做匀加速运动。 认识图象解决问题的步骤：①看清纵、横坐标表示的物理量；②弄清坐标上的分度值；③明确图象表达的物理意义。利用交点坐标、变化趋势、对应坐标值的乘积、比值等，进行分析、判断，从而得出结论。三、速度的测量与计算 要求灵活运用公式v＝s/t及其变形式进行速度、路程和时间的计算。试题往往借助里程碑、路桩、铁轨长、频闪照片、列车运行时刻表提供时间和路程信息，解题的关键是找准对应的路程、速度和时间。复杂的行程问题，可以借助行程线段图进行分析。 ......... 下载word文档附件
