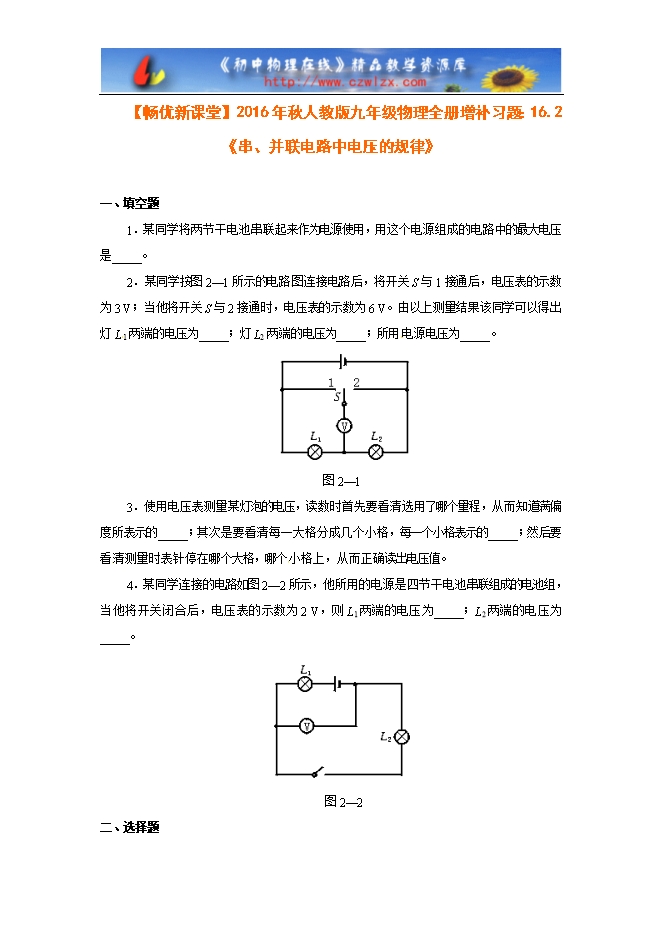

【内容简介】一、填空题 1．某同学将两节干电池串联起来作为电源使用，用这个电源组成的电路中的最大电压是_____。 2．某同学按图2—1所示的电路 图连接电路后，将开关S与1接通后，电压表的示数为3 V；当他将开关S与2接通时，电压表的示数为6 V。由以上测量结果该同学可以得出灯L 1两端的电压为_____；灯L2两端的电压为_____；所用 电源电压为_____。 图2—1 3．使用电压表测量某灯泡的电压，读数时首先要看清选用了哪个量程，从而知道满偏度所表示的_____；其次是要看清每一大格分成几个小格，每一个小格表示的_____；然后要看 清测量时表针停在哪个大格，哪个 小格上，从而正确读出电压值。 4．某同学连接的电路如图2—2所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_____；L2两端的电压为_____。 图2—2 二、选择题 5．萧晓同学按图2—3所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图2—4中所示，关于灯L1两端的电压，下列选项中正确的是 图2—3 图2—4 A.1.0 V B.3. 5 V C.5.0 V D.2.5 V 6．张 燕同学连接的电路如图2—5所示，她使用的电源是12 V的蓄电池，当她闭合开关后，电压表的示数为4 V，关于电动机两端的电压，下列说法中正确的是 ......... ?
