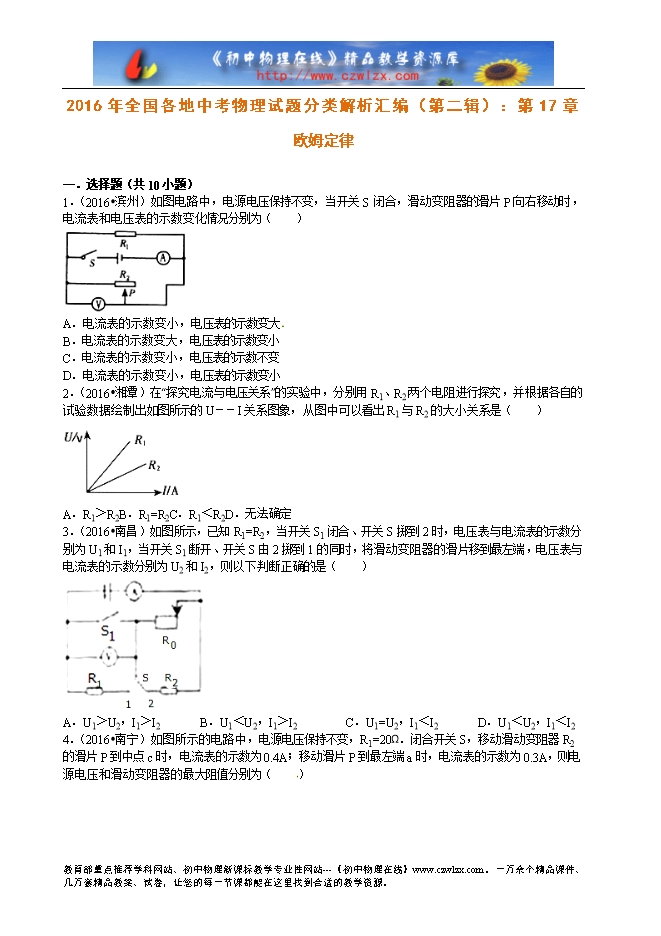

【内容简介】 一．选择题（共10小题） 1．（2016?滨州）如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（　　） A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数变小 C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小 【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化． 【解答】解：∵电压表测电源的电压且电源的电压不变， ∴电压表的示数不变； 当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大， ∵I= ，R1两端的电压不变； ∴R2支路的电流变小，R1支路的电流不变， ∵并联电路中干路电流等于各支路电流之和可知， ∴干路电流变小，即电流表的示数变小． 故选C． 【点评】本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和电表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键． 　 2．（2016?湘潭）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（　　） ....... 下载word文档附件
