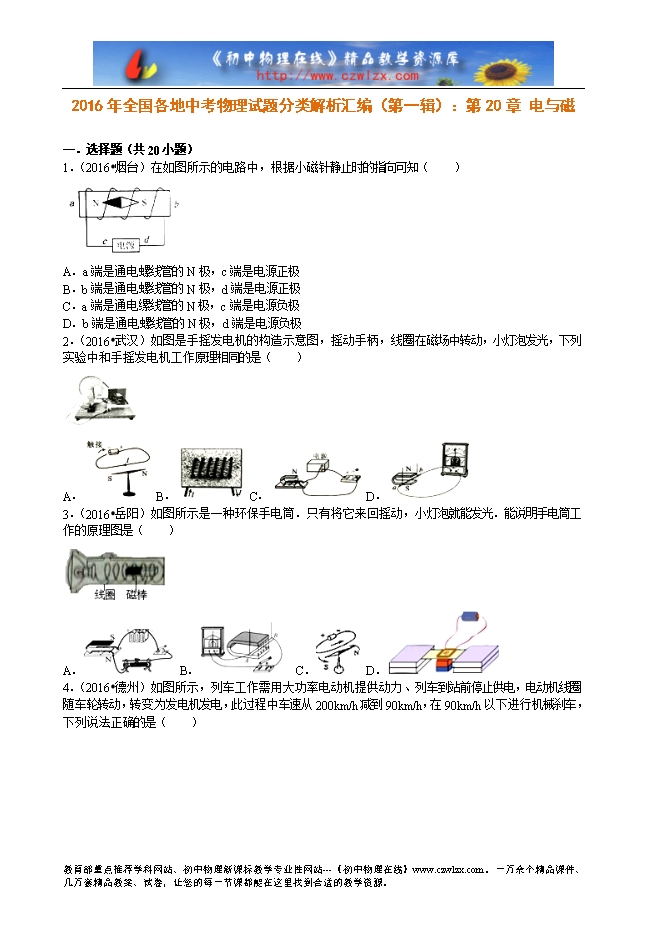

【内容简介】一．选择题（共20小题） 1．（2016?烟台）在如图所示的电路中，根据小磁针静止时的指向可知（　　） A．a端是通电螺线管的N极，c端是电源正极 B．b端是通电螺线管的N极，d端是电源正极 C．a端是通电缧线管的N极，c端是电源负极 D．b端是通电螺线管的N极，d端是电源负极 【分析】根据小磁针的指向，通过安培定则判断出螺线管电流的流向，从而知道电源的正负极．螺线管等效为条形磁铁，根据内部磁场的方向得出螺线管的极性． 【解答】解：通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD错误． 故选A． 【点评】解决本题的关键掌握安培定则，会运用安培定则判断电流与磁场的关系，注意同名磁极相斥，异名磁极相吸的适用条件． 　 2．（2016?武汉）如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（　　） A． B． C． D． 【分析】当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象． 【解答】解：手摇发电机是利用电磁感应现象的原理工作的，则 A、该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故A错误； B、此图为研究通电螺线管磁场的特点的装置，与发电机无关，故B错误； ....... ?
