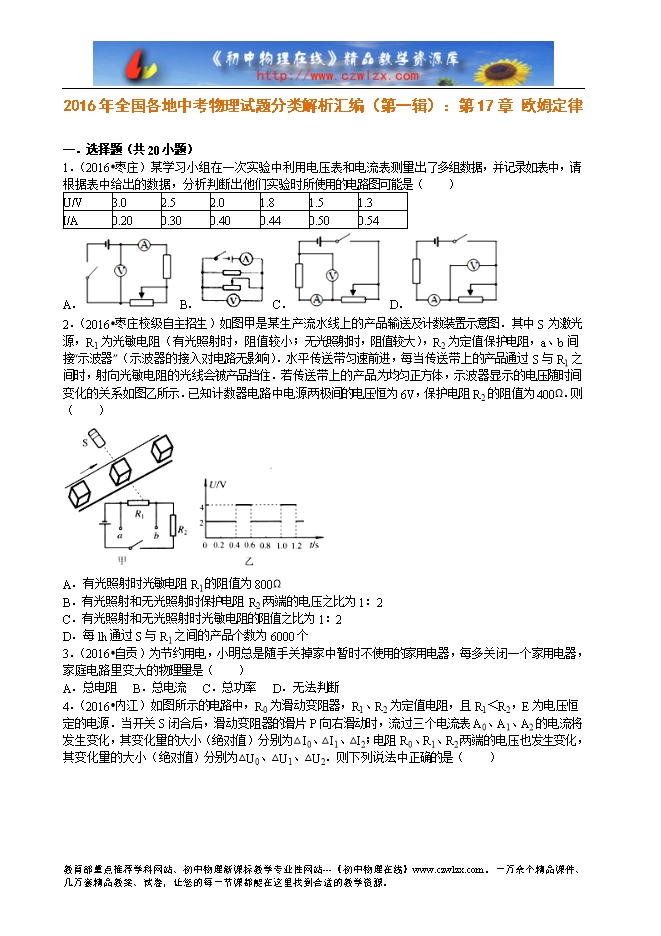

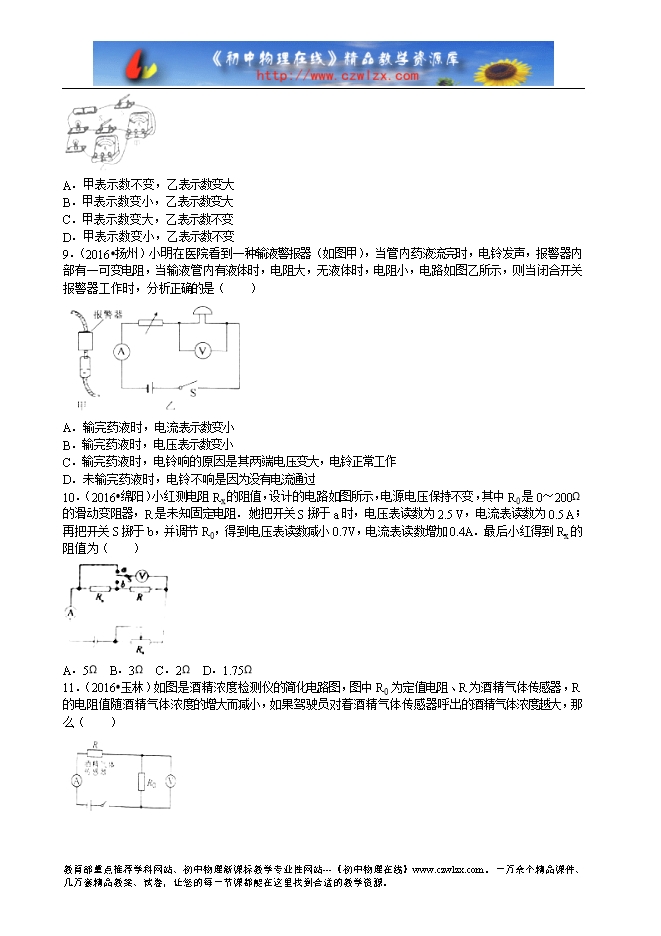

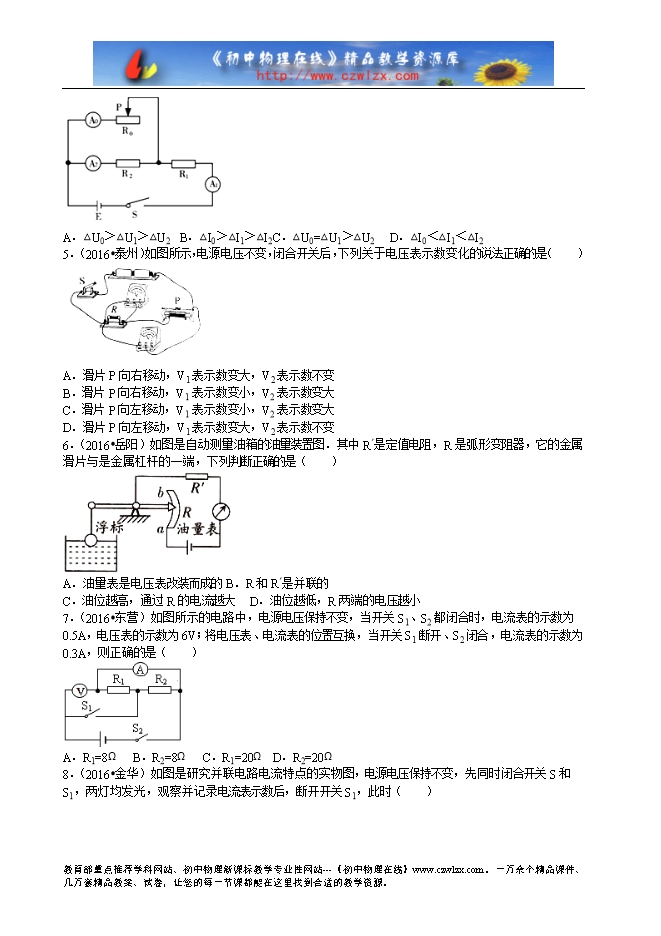

【内容简介】 一．选择题（共20小题） 1．（2016?枣庄）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（　　） U/V 3.0 2.5 2.0 1.8 1.5 1.3 I/A 0.20 0.30 0.40 0.44 0.50 0.54 A． B． C． D． 【分析】通过表格分析可知，电压表的示数增大时，电流也是随着增大，但电压和电流的比值发生改变． 【解答】解：AB、根据电路图可知，电压表测电源的电压，示数不变，故AB不符合题意； C、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变小时，电流表示数也变小，且比值不变，故C不符合题意； D、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故D符合题意． 故选D． 【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点． 　 2．（2016?枣庄校级自主招生）如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（　　） ....... ?
