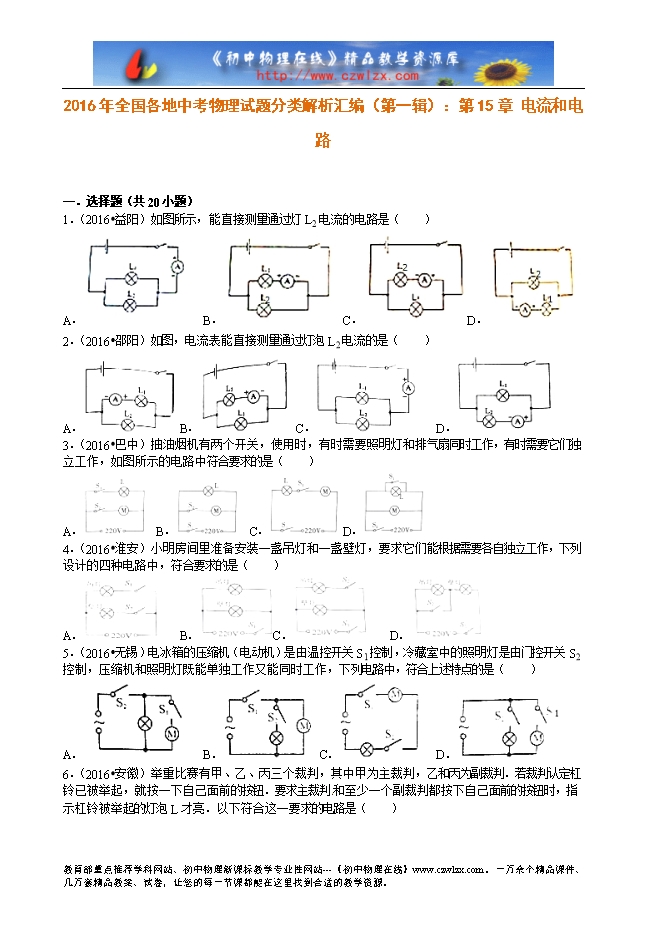

2016年全国各地中考物理试题分类解析汇编(第一辑):第15章 电流和电路
【内容简介】一.选择题(共20小题)
1.(2016?益阳)如图所示,能直接测量通过灯L2电流的电路是( )
A. B. C. D.
【分析】电流表在连接时必须与被测用电器串联,且要注意电流的正进负出,结合电路图中的连接情况可逐一做出判断.
【解答】解:A、图中两灯泡并联,电流表测干路电流,故A错误;
B、图中两灯泡并联,电流表与灯泡L1串联,且正负接线柱接反了,故B错误;
C、图中两灯泡并联,电流表与灯泡L2串联,且正负接线柱正确,可直接测量通过灯L2的电流,故C正确;
D、图中两灯泡并联,电流表与灯泡L1串联,测量的是通过灯L1的电流,故D错误.
故选C.
【点评】本题在判断时,一是要看电流表与哪个灯泡串联,二是要看接线柱的接法是否正确,难度不大.
2.(2016?邵阳)如图,电流表能直接测量通过灯泡L2电流的是( )
A. B. C. D.
【分析】用电流表测量灯泡L2的电流,根据电流表的正确使用方法,应将电流表和灯泡L2串联;并且让电流从“+”接线柱流入,从“﹣”接线柱流出.
【解答】解:
A、此图中的电流表和L1串联,测的是L1电流.不符合题意;
B、此图中的电流表与L2串联,但电流方向错误.不符合题意;
C、此图中的电流表串联在干路上,测的是总电流.不符合题意;
........
?
