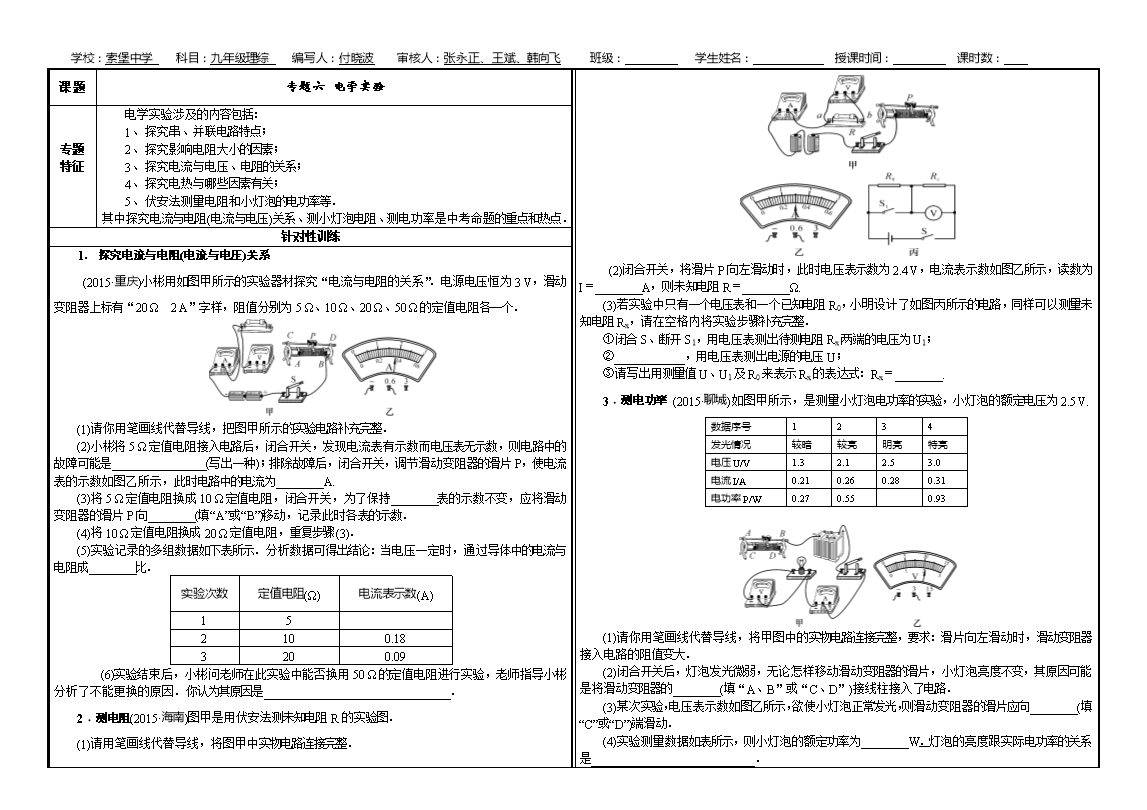

【内容简介】 课题 专题六 电学实验 专题特征 电学实验涉及的内容包括： 1、 探究串、并联电路特点； 2、 探究影响电阻大小的因素； 3、 探究电流与电压、电阻的关系； 4、 探究电热与哪些因素有关； 5、 伏安法测量电阻和小灯泡的电功率等． 其中探究电流与电阻(电流与电压)关系、测小灯泡电阻、测电功率是中考命题的重点和热点．针对性训练 1． 探究电流与电阻(电流与电压)关系 (2015?重庆)小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3 V，滑动变阻器上标有“20 Ω　2 A”字样，阻值分别为5 Ω、10 Ω、20 Ω、50 Ω的定值电阻各一个． (1)请你用笔画线代替导线，把图甲所示的实验电路补充完整． (2)小彬将5 Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是________________(写出一种)；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为________A. (3)将5 Ω定值电阻换成10 Ω定值电阻，闭合开关，为了保持________表的示数不变，应将滑动变阻器的滑片P向________(填“A”或“B”)移动，记录此时各表的示数． (4)将10 Ω定值电阻换成20 Ω定值电阻，重复步骤(3)． (5)实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成________比． 实验次数 定值电阻(Ω) 电流表示数(A) 1 5 2 10 0.18 3 20 0.09 　　(6)实验结束后，小彬问老师在此实验中能否换用50 Ω的定值电阻进行实验，老师指导小彬分析了不能更换的原因．你认为其原因是________________________________． 2．测电阻(2015?海南)图甲是用伏安法测未知电阻R的实验图． (1)请用笔画线代替导线，将图甲中实物电路连接完整． ......... 下载word文档附件
