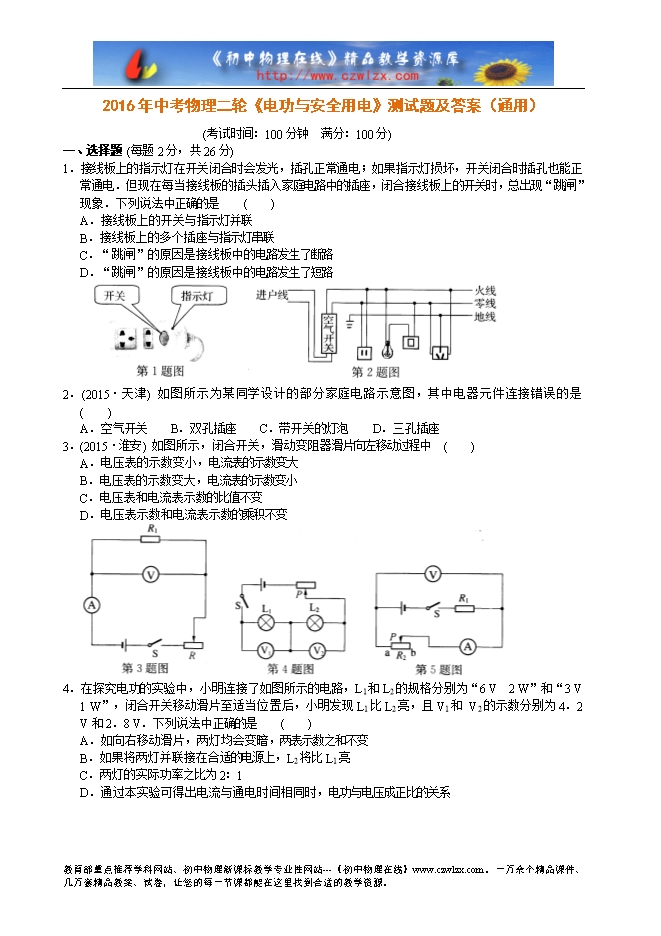

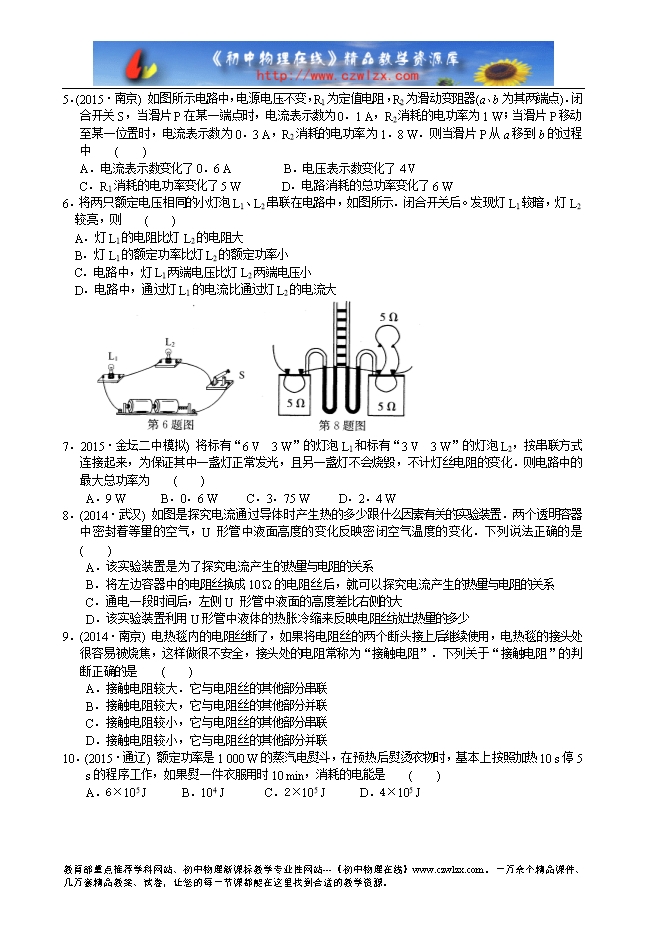

【内容简介】 一、选择题 (每题2分，共26分) 1．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．下列说法中正确的是 ( ) A．接线板上的开关与指示灯并联 B．接线板上的多个插座与指示灯串联 C．“跳闸”的原因是接线板中的电路发生了断路 D．“跳闸”的原因是接线板中的电路发生了短路 2．(2015?天津) 如图所示为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是 ( ) A．空气开关 B．双孔插座 C．带开关的灯泡 D．三孔插座 3．(2015?淮安) 如图所示，闭合开关，滑动变阻器滑片向左移动过程中 ( ) A．电压表的示数变小，电流表的示数变大 B．电压表的示数变大，电流表的示数变小 C．电压表和电流表示数的比值不变 D．电压表示数和电流表示数的乘积不变 4．在探究电功的实验中，小明连接了如图所示的电路，L1和L2的规格分别为“6 V 2 W”和“3 V 1 W”，闭合开关移动滑片至适当位置后，小明发现L1比L2亮，且V1和 V2的示数分别为4．2 V和2．8 V．下列说法中正确的是 ( ) A．如向右移动滑片，两灯均会变暗，两表示数之和不变 B．如果将两灯并联接在合适的电源上，L2将比L1亮 C．两灯的实际功率之比为2：1 D．通过本实验可得出电流与通电时间相同时，电功与电压成正比的关系 5．(2015?南京) 如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器(a、b为其两端点)．闭合开关S，当滑片P在某一端点时，电流表示数为0．1 A，R2消耗的电功率为1 W；当滑片P移动至某一位置时，电流表示数为0．3 A，R2消耗的电功率为1．8 W．则当滑片P从a移到b的过程中 ( ) .......... 下载word文档附件
