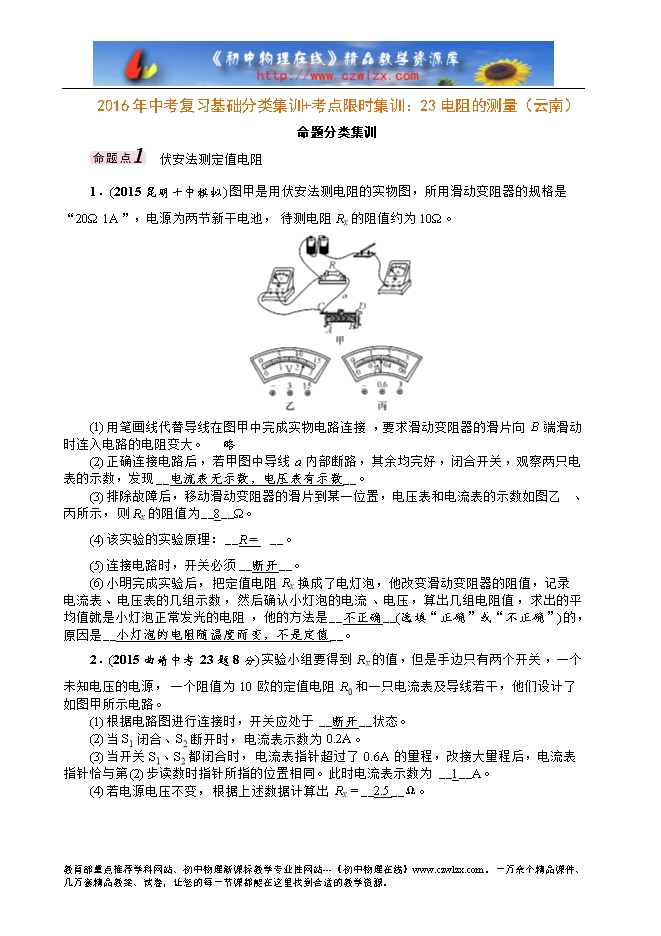

【内容简介】 命题分类集训 　伏安法测定值电阻 1．(2015昆明十中模拟)图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω 1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω。 (1)用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大。　略　 (2)正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关，观察两只电表的示数，发现__电流表无示数，电压表有示数__。 (3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则Rx的阻值为__8__Ω。 (4)该实验的实验原理：__R＝UI__。 (5)连接电路时，开关必须__断开__。 (6)小明完成实验后，把定值电阻Rx换成了电灯泡，他改变滑动变阻器的阻值，记录电流表、电压表的几组示数，然后确认小灯泡的电流、电压，算出几组电阻值，求出的平均值就是小灯泡正常发光的电阻，他的方法是__不正确__(选填“正确”或“不正确”)的，原因是__小灯泡的电阻随温度而变，不是定值__。 2．(2015曲靖中考23题8分)实验小组要得到Rx的值，但是手边只有两个开关，一个未知电压的电源，一个阻值为10欧的定值电阻R0和一只电流表及导线若干，他们设计了如图甲所示电路。 (1)根据电路图进行连接时，开关应处于__断开__状态。 (2)当S1闭合、S2断开时，电流表示数为0.2A。 (3)当开关S1、S2都闭合时，电流表指针超过了0.6A的量程，改接大量程后，电流表指针恰与第(2)步读数时指针所指的位置相同。此时电流表示数为__1__A。 (4)若电源电压不变，根据上述数据计算出Rx＝__2.5__Ω。 (5)张国提出将电路中R0换成一个0－10Ω的变阻器，电路设计成如图乙所示的情况时，也可以测出Rx的值，此时，若S1、S2都闭合，变阻器滑片置于b端时，会造成__烧坏电流表__的结果。 .......... ?
