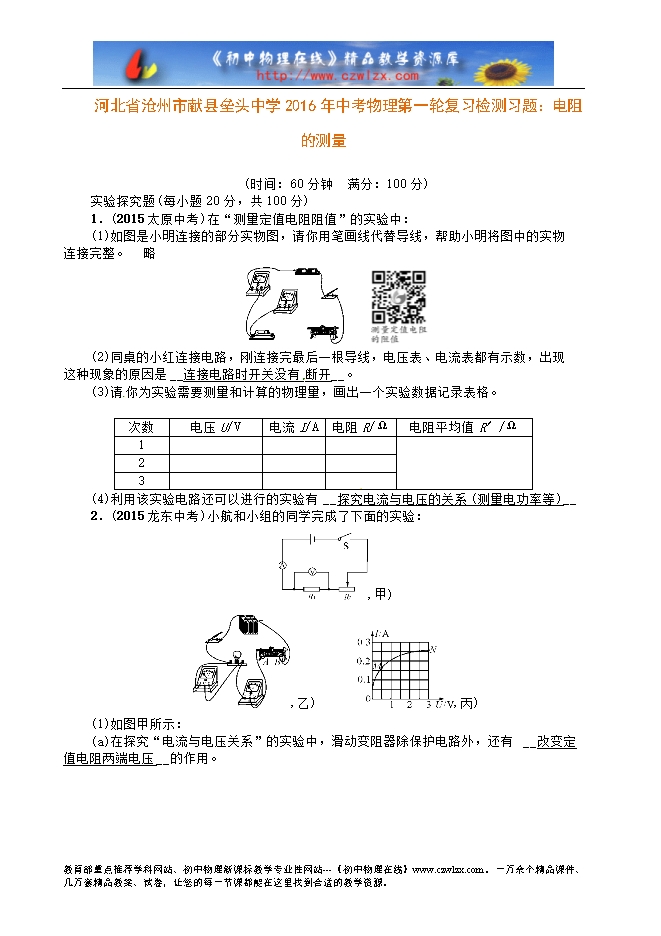

【内容简介】 实验探究题(每小题20分，共100分) 1．(2015太原中考)在“测量定值电阻阻值”的实验中： (1)如图是小明连接的部分实物图，请你用笔画线代替导线，帮助小明将图中的实物连接完整。　略　 　　 (2)同桌的小红连接电路，刚连接完最后一根导线，电压表、电流表都有示数，出现这种现象的原因是__连接电路时开关没有 断开__。 (3)请 你为实验需要测量和计算的物理量，画出一个实验数据记录表格。 次数 电压U/V 电流I/A 电阻R/Ω 电阻平均值R′/Ω 1 2 3 (4)利用该实验电路还可以进行的实验有__探究电流与电压的关系(测量电功率等)__ 2．(2015龙东中考)小航和小组的同学完成了下面的实验： ,甲) ,乙)　　　 ,丙) (1)如图甲所示： (a)在探究“电流与电压关系”的实验中，滑动变阻器除保护电路外，还有__改变定值电阻两端电压__的作用。 (b)在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向__右__(选填“左”或“右”)调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于__40__Ω。 (2)他做完实验后，把定值电阻换成小灯泡，又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示，他要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是__电流表没有调零__。解除故障后，正确连接电路，闭合开关，他发现小灯泡过亮，为了完成实验，接下来他的操作是，立即断开开关，把__滑动变阻器阻值调到最大处__；再闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制了如图丙所示图象，根据图象 可知小灯泡的额定电流是__0.25A__；额定功率是__0.625__W；灯丝的电阻是__变化__(选填“变化”或“不变”)的。 ........ ?
