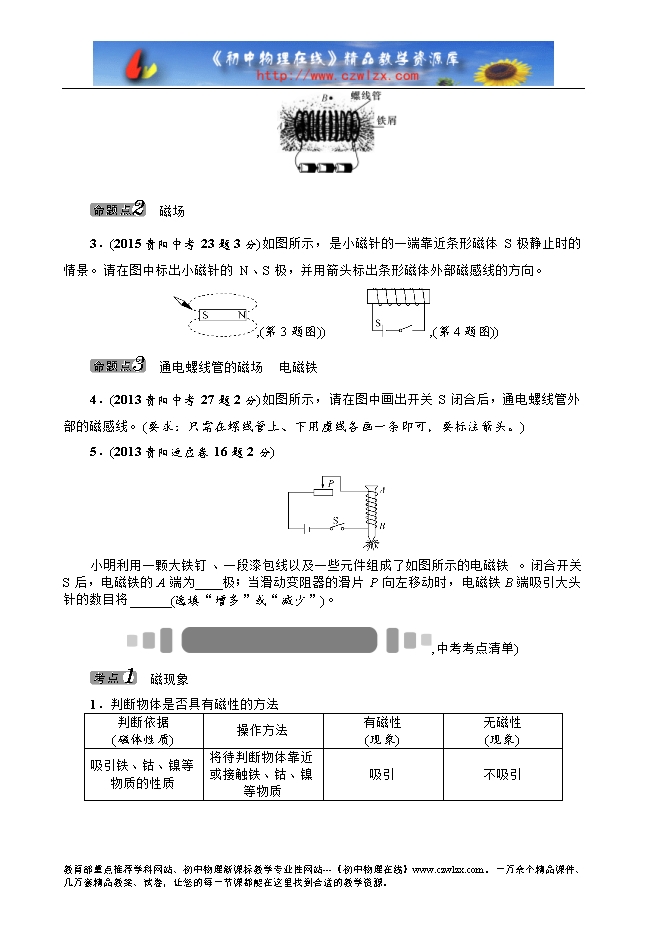

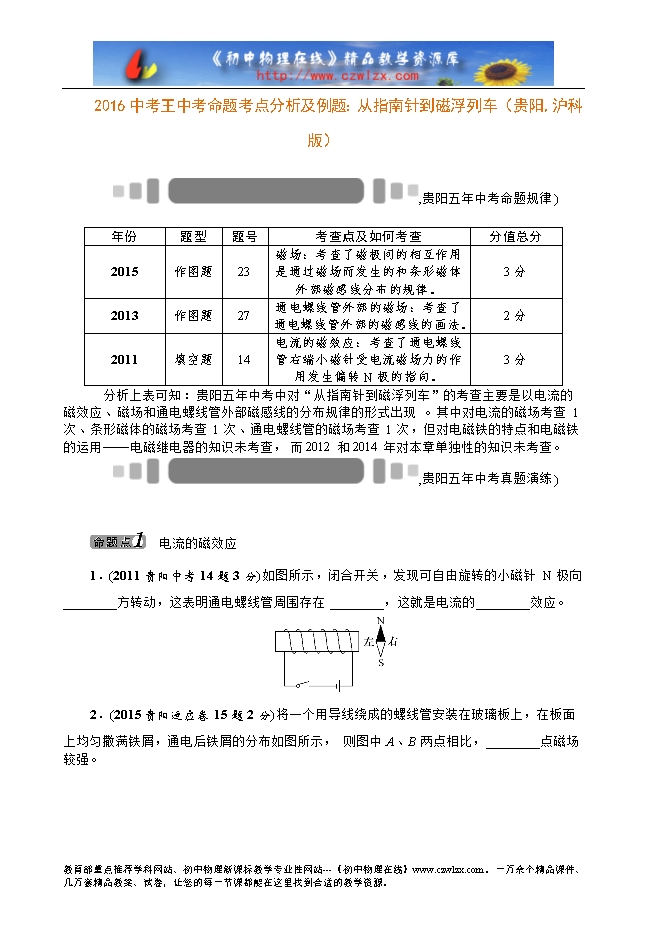

【内容简介】,贵阳五年中考命题规律) 年份 题型 题号 考查点及如何考查 分值总分 2015 作图题 23 磁场：考查了磁极间的相互作用是通过磁场而发生的和条形磁体外部磁感线分布的规律。 3分 2013 作图题 27 通电螺线管外部的磁场：考查了通电螺线管外部的磁感线的画法。 2分 2011 填空题 14 电流的磁效应：考查了通电螺线管右端小磁针受电流磁场力的作用发生偏转N极的指向。 3分 　分析上表可知：贵阳五年中考中对“从指南针到磁浮列车”的考查主要是以电流的磁效应、磁场和通电螺线管外部磁感线的分布规律的形式出现。其中对电流的磁场考查1次、条形磁体的磁场考查1次、通电螺线管的磁场考查1次，但对电磁铁的特点和电磁铁的运用——电磁继电器的知识未考查，而2012和2014年对本章单独性的知识未考查。 ,贵阳五年中考真题演练) 　 　　　　　　 　　　　　 　　　　 　电流的磁效应 1．(2011贵阳中考14题3分)如图所示，闭合开关，发现可自由旋转的小磁针N极向________方转动，这表明通电螺线管周围存在________，这就是电流的________效应。 2．(2015贵阳适应卷15题2分)将一个用导线绕成的螺线管安装在玻璃板上，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示，则图中A、B两点相比，________点磁场较强。 　磁场 3．(2015贵阳中考23题3分)如图所示，是小磁针的一端靠近条形磁体S极静止时的情景。请在图中标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向。 ,(第3题图))　　　 ,(第4题图)) 　通电螺线管的磁场　电磁铁 4．(2013贵阳中考27题2分)如图所示，请在图中画出开关S闭合后，通电螺线管外部的磁感线。(要求：只需在螺线管上、下用虚线各画一条即可，要标注箭头。) 5．(2013贵阳适应卷16题2分) ......... ?
