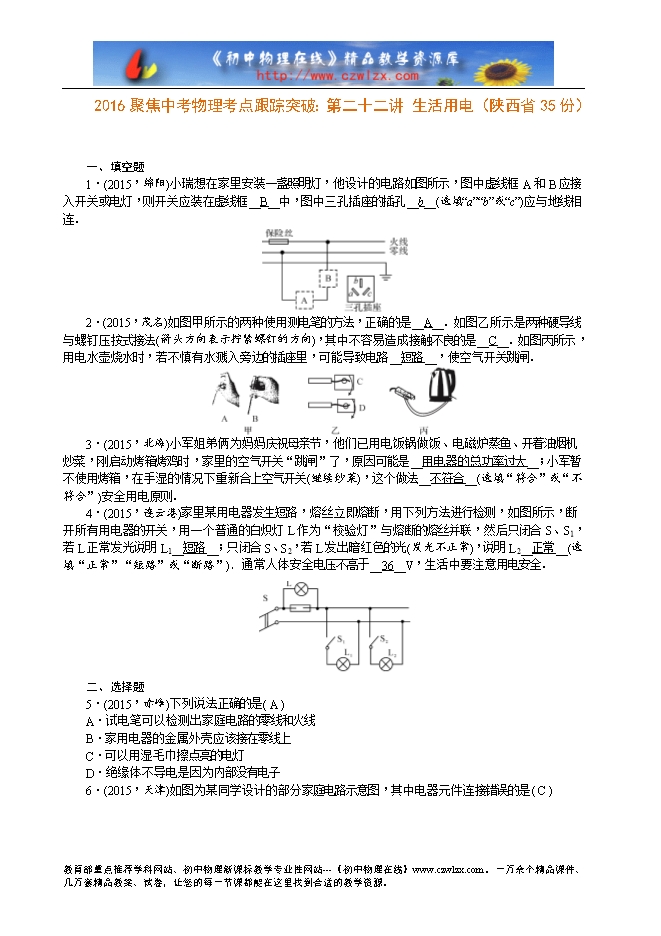

【内容简介】 一、填空题 1．(2015，绵阳)小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框__B__中，图中三孔插座的插孔__b__(选填“a”“b”或“c”)应与地线相连． 2．(2015，茂名)如图甲所示的两种使用测电笔的方法，正确的是__A__．如图乙所示是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是__C__．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路__短路__，使空气开关跳闸． 3．(2015，北海)小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是__用电器的总功率过大__；小军暂不使用烤箱，在手湿的情况下重新合上空气开关(继续炒菜)，这个做法__不符合__(选填“符合”或“不符合”)安全用电原则． 4．(2015，连云港)家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1__短路__；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2__正常__(选填“正常”“短路”或“断路”)．通常人体安全电压不高于__36__V，生活中要注意用电安全． ......... 下载word文档附件
