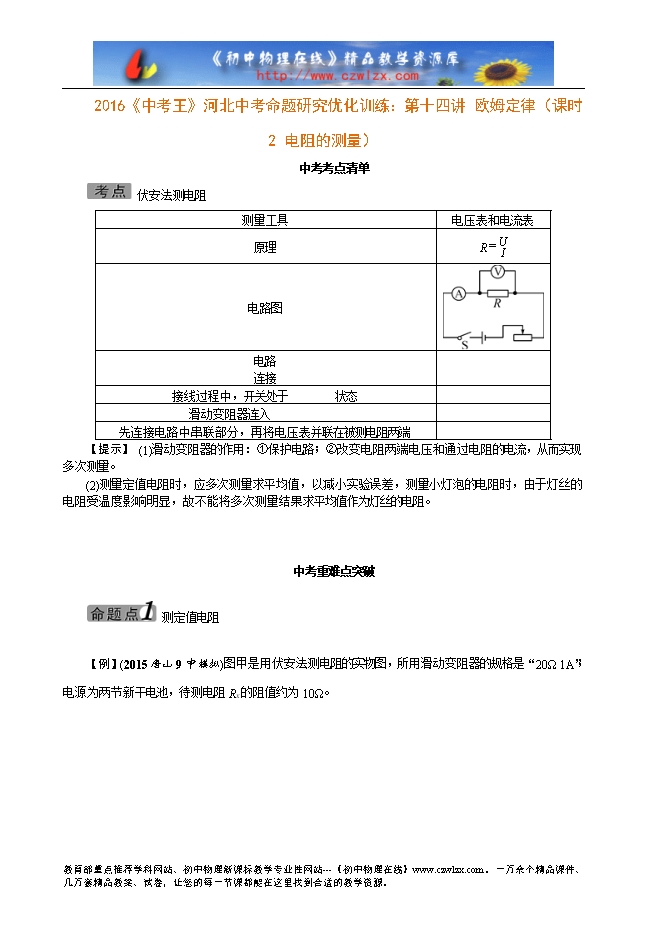

【内容简介】 中考考点清单 伏安法测电阻 测量工具 电压表和电流表 原理 R＝I(U) 电路图 电路 连接 接线过程中，开关处于________状态 滑动变阻器连入____________ 先连接电路中串联部分，再将电压表并联在被测电阻两端 【提示】 (1)滑动变阻器的作用：①保护电路；②改变电阻两端电压和通过电阻的电流，从而实现多次测量。 (2)测量定值电阻时，应多次测量求平均值，以减小实验误差，测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻。 ? 中考重难点突破 测定值电阻 【例】(2015唐山9中模拟)图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω 1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω。 (1)用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大。 (2)正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关，观察两只电表的示数，发现________________________________________________________________________ ________________________________________________________________________。 (3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则Rx的阻值为________Ω。 【实验拓展】 (4)该实验的实验原理：________。 (5)连接电路时，开关必须________。 (6)小明完成实验后，把定值电阻Rx换成了电灯泡，他改变滑动变阻器的阻值，记录电流表、电压表的几组示数，然后确认小灯泡的电流、电压，算出几组电阻值，求出的平均值就是小灯泡正常发光的电阻，他的方法是________________(选填“正确”或“不正确”)的，原因是________________________________________________________________________ ......... ?
