江苏省大丰市万盈二中九年级物理题库全解:16.5电磁感应 发电机
【内容简介】
题型归结:
本节主要介绍了如何让电生磁,根据电磁感应定律可以知道,闭合电路的一部分导体在磁场中切割磁感线运动时,在导体中会产生感应电流。本节主要涉及的题型有选择题(题1,3,5,7,8,9);填空题(题4,6);作图题(题10)实验探究题(题2)。
例1 如图所示,可以使电流表指针发生偏转的情况是( )
A.开关S断开,导线ab竖直向下运动
B.开关S闭合,导线ab竖直向上运动
C.开关S断开,导线ab从纸里向纸外运动
D.开关S闭合,导线ab从纸外向纸里运动
命题意图 考查产生感应电流的条件
思路点拨 为使电流表指针发生偏转,电路中应有感应电流产生,这就需同时满足两个条件:一是电路要闭合;二是一部分导体做切割磁感线运动。对照图1装置可知,A、B、C都错。
全程精解 D。
误区分析 电磁感应产生感应电流的条件必须使导体在磁场中切割磁感线运动,导体的运动方 向与磁场方向应有一个夹角。
例2 如图所示是研究感应电流的方向与哪些因素有关的实验示意图,比较甲、乙两图可以得出感应电流方向与______有关的结论;比较甲、丙两图可以得出感生电流方向与______有关的结论。
命题意图 考查影响感应电流的方向的因素
思路点拨 甲、乙、丙三幅图中有不同之处:甲、乙两图中导线切割磁感线的方向相反,电表指针摆动方向也不同,说明感应电流的方向 与导线切割磁感线的运动方向有关;甲、丙两图中磁极放置的方位不同,导线切割磁感线的方向相同,指针摆动方向相反说明感应电流的方向还与磁场方向有关。
全程精解 导线切割磁感线的运动方向 磁感线方 向。
误区分析 感应电流方向与磁场方向和导体的运动方向有关,这两个因素有一个改变,感应电流方向改变,同时改变,则不变。
.........
下载word文档附件

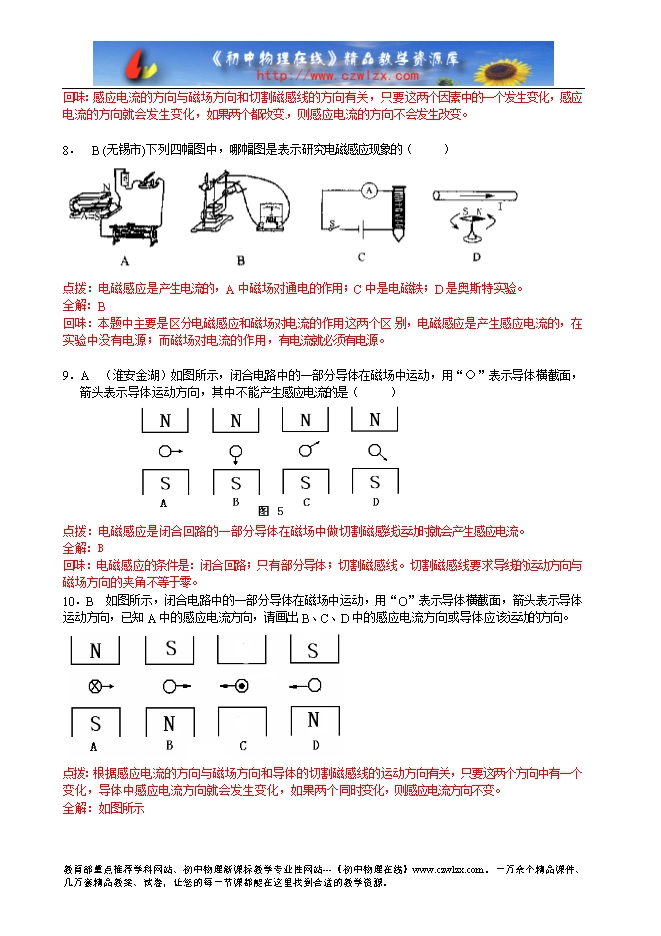

部分内容预览
