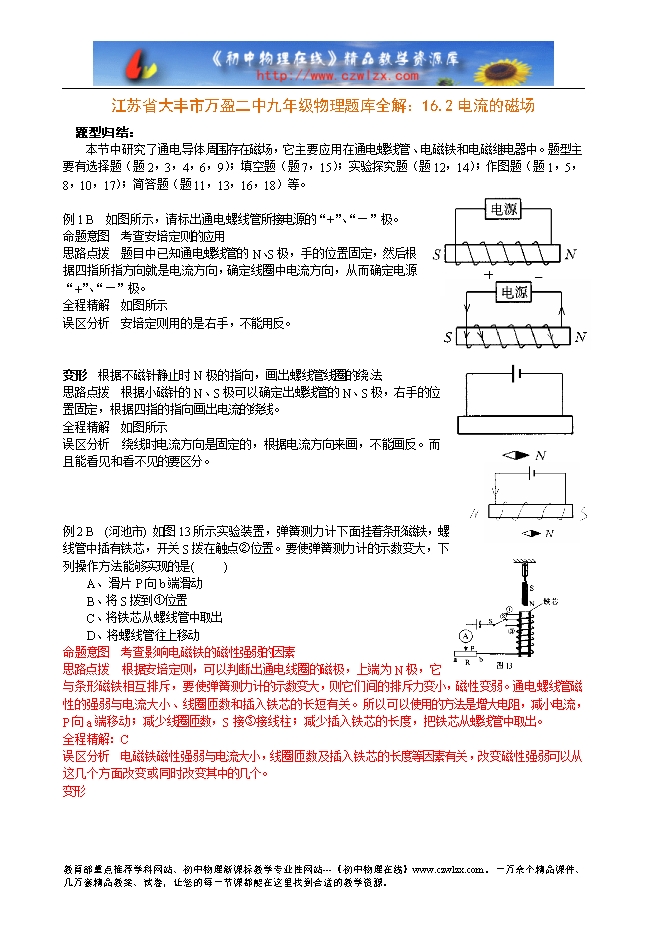

【内容简介】 题型归结： 本节中研究了通电导体周围存在磁场，它主要应用在通电螺线管、电磁铁和电磁继电器中。题型主要有选择题（题2，3，4，6，9）；填空题（题7，15）；实验探究题（题12，14）；作图题（题1，5，8，10，17）；简答题（题11，13，16，18）等。 例1 B 如图所示，请标出通电螺线管所接电源的“+”、“—”极。 命题意图 考查安培定则的应用 思路点拨 题目中已知通电螺线管的N、S极，手的位置固定，然后根据四指所指方向就是电流方向，确定线圈中电流方向，从而确定电源“+”、“—”极。 全程精解 如图所示 误区分析 安培定则用的是右手，不能用反。 变形 根据不磁针静止时N极的指向，画出螺线管线圈的绕 法 思路点拨 根据小磁针的N、S极可以确定出螺线管的N、S极，右手的位置固定，根据四指的指向画出电流的绕线。 全程精解 如图所示 误区分析 绕线时电流方向是固定的，根据电流方向来画，不能画反。而且能看见和看不见的要区分。 例2 B (河池市) 如图13所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。要使弹簧测力计的示数变大，下列操作方法能够实现的是( ) A、 滑片P向b端滑动 B、将S拨到①位置 C、将铁芯从螺线管中取出 D、将螺线管往上移动 命题意图 考查影响电磁铁的磁性强弱的因素 思路点拨 根据安培定则，可以判断出通电线圈的磁极，上端为N极，它与条形磁铁相互排斥，要使弹簧测力计的示数变大，则它们间的排斥力变小，磁性变弱。通电螺线管磁性的强弱与电流大小、线圈匝数和插入铁芯的长短有关。所以可以使用的方法是增大电阻，减小电流，P向a端移动；减少线圈匝数，S接③接线柱；减少插入铁芯的长度，把铁芯从螺线管中取出。 全程精解：C .......... 下载word文档附件
