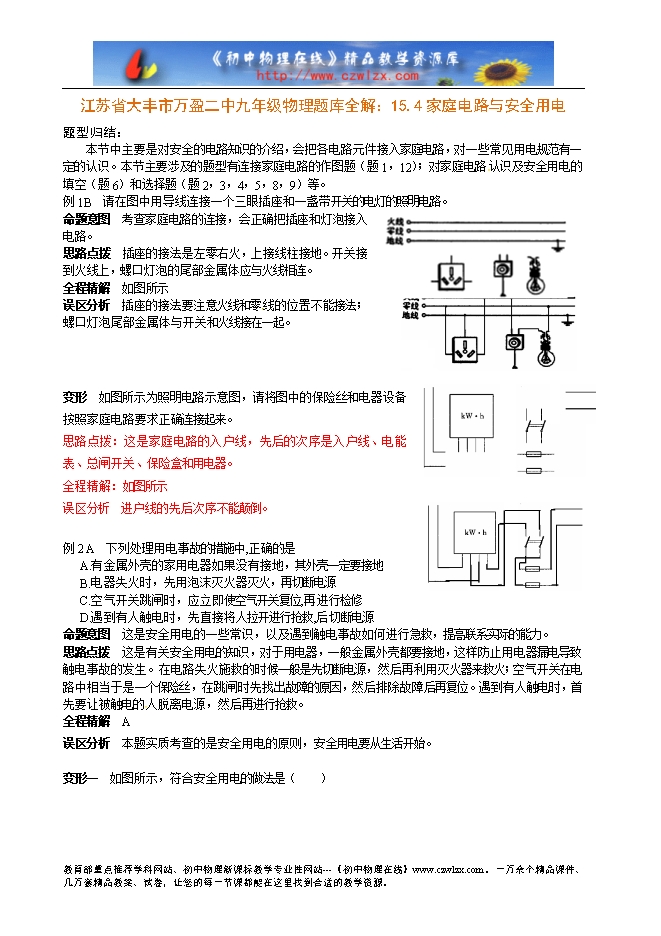

江苏省大丰市万盈二中九年级物理题库全解:15.4家庭电路与安全用电
【内容简介】
题型归结:
本节中主要是对安全的电路知识的介绍,会把各电路元件接入家庭电路,对一些常见用电规范有一定的认识。本节主要涉及的题型有连接家庭电路的作图题(题1,12);对家庭电路 认识及安全用电的填空(题6)和选择题(题2,3,4,5,8,9)等。
例1B 请在图中用导线连接一个三眼插座和一盏带开关的电灯的照明电路.
命题意图 考查家庭电路的连接,会正确把插座和灯泡接入电路。
思路点拨 插座的接法是左零右火,上接线柱接地。开关接到火线上,螺口灯泡的尾部金属体应与火线相连。
全程精解 如图所示
误区分析 插座的接法要注意火线和零 线的位置不能接法;螺口灯泡尾部金属体与开关和火线接在一起。
变形 如图所示为照明电路示意图,请将图中的保险丝和电器设备按照家庭电路要求正确连接起来。
思路点拨:这是家庭电路的入户线,先后的次序是入户线、电能表、总闸开关、保险盒和用电器。
全程精解:如图所示
误区分析 进户线的先后次序不能颠倒。
例2 A 下列处理用电事故的措施中,正确的是
A.有金属外壳的家用电器如果没有接地,其外壳一定要接地
B.电器失火时,先用泡沫灭火器灭火,再切断电源
C.空气开关跳闸时,应立即使空气开关复位,再进行检修
D.遇到有人触电时,先直接将人拉开进行抢救,后切断电源
命题意图 这是安全用电的一些常识,以及遇到触电事故如何进行急救,提高联系实际的能力。
思路点拨 这是有关安全用电的知识,对于用电器,一般金属外壳都要接地,这样防止用电器漏电导致触电事故的发生。在电路失火施救的时候一般是先切断电源,然后再利用灭火器来救火;空气开关在电路中相当于是一个保险丝,在跳闸时先找出故障的原因,然后排除故障后再复位。遇到有人触电时,首先要让被触电的 人脱离电源,然后再进行抢救。
全程精解 A
误区分析 本题实质考查的是安全用电的原则,安全用电要从生活开始。
..........
?
